CA6140车床用铝制安装支撑结构件

　　在普通卧式车床的内部结构布局中，这类铝制支撑安装件属于床身与功能模组之间的衔接承载部件，主要承担导轨副、防护组件或是小型进给附件的安装定位作用，区别于铸铁材质的床身主体结构，铝合金材质的选用本身就是为了在非核心重载承力区域降低整体结构重量，同时兼顾加工便利性与装配精度保持性。从实际装配场景来看，这类零件通常安装在车床床身的侧部安装基准面，一侧通过阵列布置的沉头安装孔与床身预加工的螺纹孔位完成刚性连接，另一侧的开槽结构与平面安装位则用来固定走线拖链、行程限位支架或是局部防护挡板，部分带通槽的区域还需要为传动杆、润滑管路留出穿行空间，因此在设计阶段就需要提前核对相邻部件的运动包络，避免出现装配干涉。

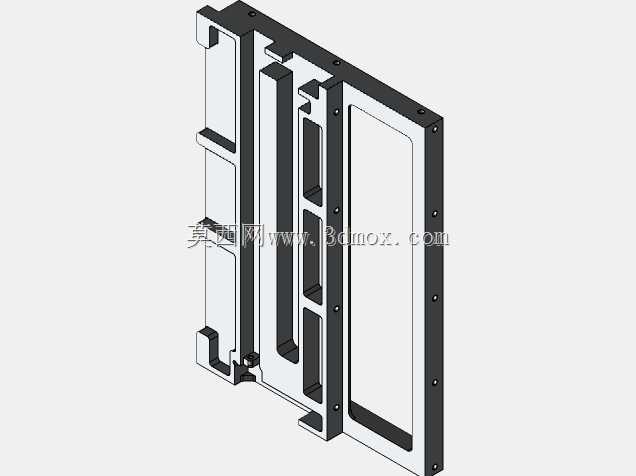

　　从结构设计的逻辑来看，零件整体采用框式加筋的布局形式，外侧的整圈边框保证了整体的结构刚性，避免长条形零件在加工和装配过程中出现翘曲变形，内部的纵向加强筋将大的镂空区域分隔成多个独立的槽位，既减轻了零件自身重量，也为不同的安装附件提供了独立的定位基准，每一处安装孔的位置都对应床身或者待装配件的基准孔位，孔位公差按照IT7级精度控制，保证装配时不需要额外修配即可完成定位。零件上的沉头孔深度经过精确计算，装配后螺栓头部完全沉入零件表面以下，不会突出平面影响后续附件的安装，边缘位置的倒角处理既去除了机加工产生的毛刺，也避免装配过程中锐边划伤操作人员或是损坏相邻零件的表面涂层。

　　在实际加工环节，这类铝制零件通常采用整块铝铣加工成型，加工前需要对毛坯料进行时效处理，消除材料内部应力，避免加工完成后出现零件变形导致尺寸超差。粗加工阶段留0.2-0.3mm的精加工余量，待粗加工完成后再次进行去应力处理，再进行精加工工序，保证各安装面的平面度、孔位的位置度符合设计要求。零件的安装边界需要严格匹配CA6140车床床身侧部的安装空间，整体长度方向的尺寸不能超出床身对应段的长度范围，宽度方向突出床身表面的尺寸需要控制在安全范围内，避免与溜板箱的移动行程产生干涉，厚度方向的尺寸则要保证安装后外侧附件与床身之间留出足够的调整间隙，方便后期维护时拆装相关组件。

　　从功能特性上来说，铝合金材质的导热性优于钢材，在车床长时间运行过程中，该零件还可以辅助带走附近安装的电气元件产生的少量热量，同时铝件表面经过阳极氧化处理后，具备一定的防锈抗腐蚀能力，在车床切削液喷淋、油雾弥漫的工作环境下，不会像普通钢材那样轻易出现锈蚀问题，长期使用也能保持安装基准面的精度稳定。零件上的各个通槽并非随意开设，每一处槽位的宽度和位置都对应特定的穿行部件，较宽的矩形通槽通常用来布置传动丝杠的辅助支撑座，较窄的长槽则用于润滑管路和电气线路的分层排布，避免线路、管路与运动部件产生摩擦破损，提升设备运行的可靠性。

　　在三维建模过程中，这类零件需要重点关注安装孔的阵列间距、加强筋的厚度均匀性、各安装面的平面度要求，建模时需要提前预留加工余量对应的尺寸偏差，同时要把装配倒角、退刀槽等工艺结构完整还原，避免后续生成加工图纸时出现工艺缺失。对于结构设计人员来说，这类支撑件的设计不需要追求过高的材料强度冗余，重点是在保证安装刚性的前提下尽可能优化结构重量，同时核对所有相邻部件的运动边界，确保装配后各部件运行顺畅，不存在干涉卡滞的问题，这类零件虽然不属于车床的核心传动部件，但却是保证设备整体装配精度、附属组件稳定运行的重要基础结构，每一处尺寸的设计都需要结合实际装配需求反复核对，不能仅凭经验随意设定。
