教学演示用经典结构单缸蒸汽机

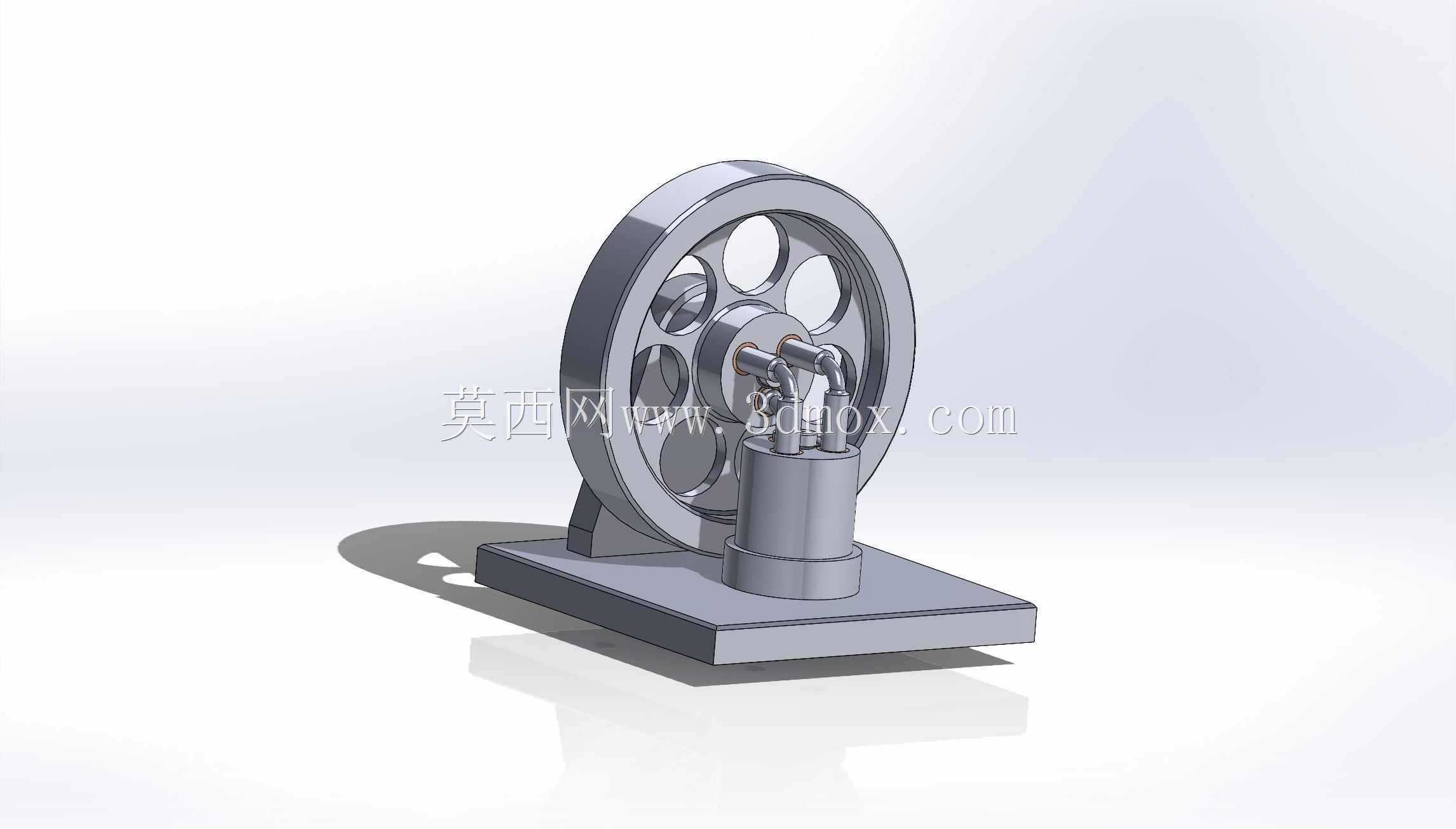

　　这款单缸蒸汽机三维结构，主要面向职业院校机械原理教学、创客空间动力装置科普演示场景，也可作为小型复古动力装置爱好者的结构参考原型，区别于工业级大功率蒸汽机组，它的结构做了大幅简化，去掉了复杂的多级膨胀、冷凝回收模块，把核心的能量转换逻辑完全外露，方便观察者快速理解蒸汽动力的做功过程。从实际用途来看，它并不承担工业生产的动力输出任务，核心作用是把封闭在气缸内的蒸汽压力能，通过曲柄连杆机构转化为飞轮的旋转机械能，整套结构的做功逻辑完全复刻了早期往复式蒸汽机的核心原理，教学场景下可以配合透明气缸罩件，直观展示进汽、膨胀做功、排汽的完整冲程，帮助学习者建立热力循环、运动转换的具象认知，避免纯理论讲解的抽象感。

　　设计思路上，整套结构优先考虑装配便捷性与结构可视性，没有采用集成式的铸造机身，而是拆分出独立安装底板、气缸支架、飞轮支座三个主要承载模块，所有连接位置都采用外露的标准紧固件，学习者可以按照装配顺序逐件拆解组装，直观理解每个零件的定位关系与配合要求。主结构的安装基准是一块带安装孔位的矩形平板底板，底板厚度根据整体配重需求设定，保证飞轮高速转动时整机不会出现倾覆，底板边缘预留的四个沉头安装孔，可以直接固定在木质或金属演示台面上，安装边界完全适配常规教学实验台的台面尺寸，不需要额外制作转接支架。

　　核心做功部件的圆柱形锅炉（蒸汽发生腔）布置在飞轮侧前方，采用竖直安装方式，相比卧式布置能大幅缩小整机横向占用空间，锅炉侧壁开设的双入口蒸汽阀接口，可同时接入两路蒸汽供给，一路作为主进汽路承担做功蒸汽供给，另一路可接调压支路用于演示进汽压力对输出转速的影响，阀口的通径设计匹配小流量蒸汽供给参数，避免进汽量过大导致飞轮转速失控。连接气缸与飞轮的曲柄连杆机构，采用偏心轴铰接结构，连杆两端都做了轴套配合设计，减少往复运动过程中的磨损，偏心轴的偏心距经过反复校核，既保证活塞有足够的做功行程，又不会因为偏心距过大导致连杆运动过程中与气缸侧壁发生干涉。

　　飞轮部分做了等距分布的减重切口设计，在保证转动惯量满足储能要求的前提下，尽可能降低飞轮自身重量，减少启动阶段的蒸汽消耗，飞轮轮缘做了加厚处理，转动时的储能效果可以保证活塞越过止点位置时动力输出平稳，不会出现转速骤降的卡顿问题，飞轮与主轴的连接采用平键定位，传递扭矩的同时方便拆卸更换不同直径的飞轮，演示转动惯量对转速稳定性的影响。

　　整套结构的所有运动部件都没有设置额外的安全防护罩，完全是为了教学演示时的结构可视性考虑，实际使用时需要在教师指导下操作，避免运动部件剐蹭。零件的配合公差都按照教学模型的宽松标准设定，不需要高精度加工设备就可以制作出可用的实物，3D打印、普通铣床、车床都能完成全部零件的加工，非常适合作为金工实习的综合实训课题，让学生从建模、加工到装配调试，完整走完一套机械产品的制作流程，理解公差配合、运动干涉检查、结构配重这些实际工程中必须考虑的设计要点。
