在离散制造的流体控制回路搭建场景里,气动执行机构始终是压缩空气驱动类阀件的核心动力载体,从机加工车间的工装夹具气路切换,到化工管线的介质通断控制,再到食品灌装线的工位动作执行,这类部件的结构合理性直接决定整套气路系统的响应速度与运行稳定性。本次设计的气动执行器外壳,首先从安装适配性出发做了边界约束,整体采用方正的紧凑型轮廓,外壳侧壁预留的安装孔位采用对称式排布,横向与纵向的孔距严格匹配常规气动阀的安装法兰标准,不管是直接集成在CA6140这类普通车床的冷却气路控制段,还是搭配转接板安装在自动化生产线的阀岛支架上,都不需要额外做安装面的二次加工,能直接适配现有通用安装基座的尺寸公差要求。

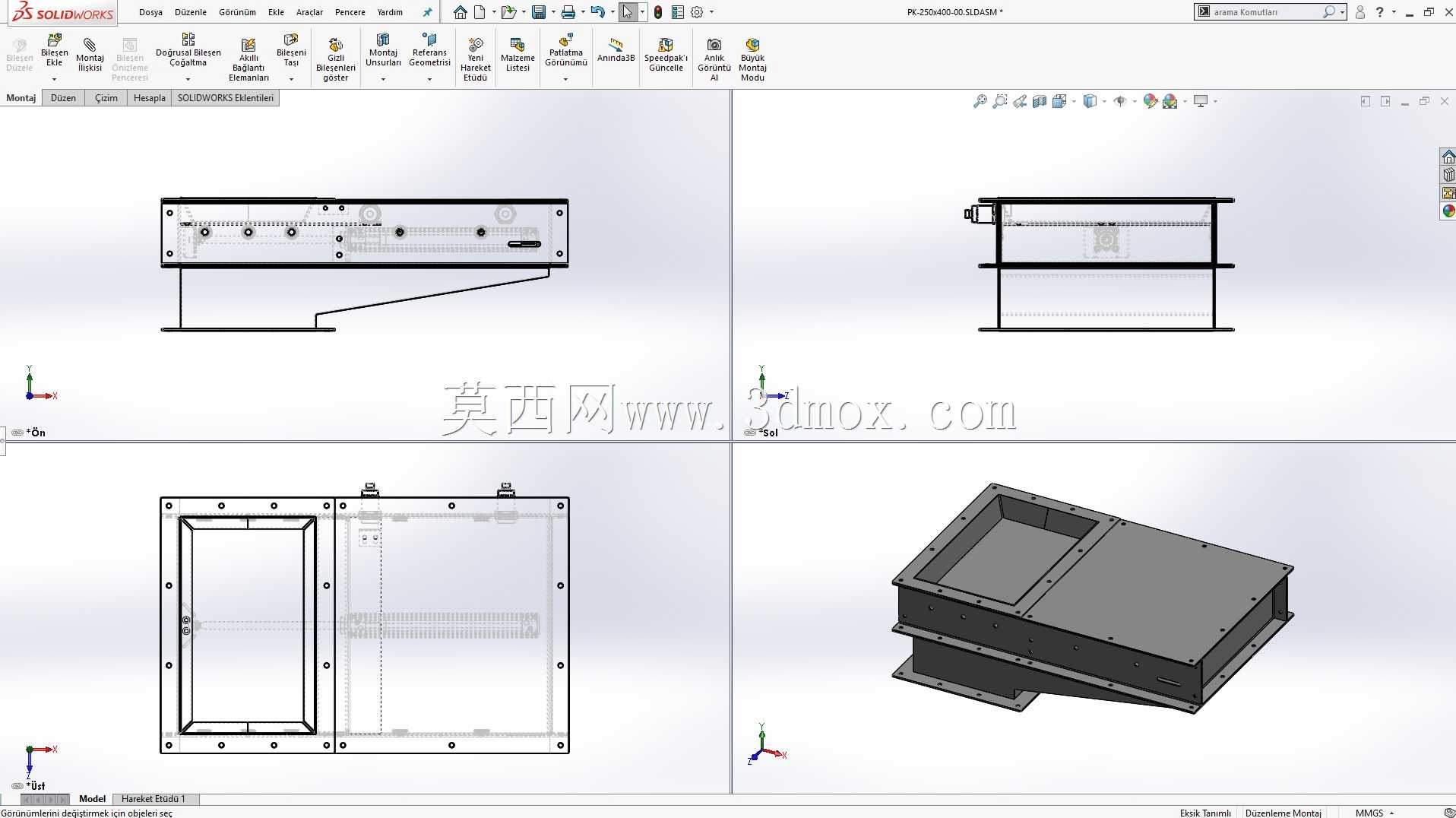

从结构强度设计逻辑来看,外壳的腔体壁厚做了梯度优化,靠近气动活塞运动的承压区域壁厚做了加厚处理,避免长期往复气压冲击下出现腔体形变,而外壳的非承压侧翼则做了局部减薄,在保证整体刚性满足1.0MPa工作气压耐压要求的前提下,尽可能降低部件自重,减少安装位置的承重负载。外壳的视图表达覆盖了俯、侧、前三个正交视角以及等轴测视角,能让结构工程师在做装配校核时,直接提取各个安装面的配合尺寸,不需要反复切换视角推算隐藏结构的位置关系,比如腔体内部的密封槽预留位置、端盖连接的螺纹孔深度、气路接口的同轴度公差,都能在视图里找到明确的结构参照。
实际应用中,这类气动阀外壳的防护等级设计也贴合工业现场的使用需求,外壳的合模面做了止口结构设计,搭配密封垫安装后可以阻挡车间内的切削液飞溅、金属粉尘进入腔体内部,避免活塞运动时出现卡滞问题。和传统的铸造型气动执行器外壳相比,这个结构的安装孔位做了沉头设计,固定螺栓安装后不会突出外壳表面,在排布密集的阀组安装场景里,能有效减少相邻阀件之间的安装干涉,就算是多联阀并排安装在狭窄的设备控制柜内,也能预留出足够的气管插拔操作空间。
在做结构建模的时候,特意把外壳的外部棱边做了R2的圆角处理,一方面是避免加工和装配过程中尖锐棱边划伤操作人员,另一方面也能减少应力集中,在长期受气压交变载荷的工况下,降低棱边位置出现疲劳裂纹的风险。外壳的气路接口位置做了凸台加强结构,避免外接气管反复插拔时造成接口位置开裂,同时凸台的高度也预留了足够的管螺纹旋合长度,保证气压密封的可靠性。从设备选型的角度来看,这个紧凑结构的气动执行器外壳,尤其适合安装空间受限的设备改造场景,比如老旧机床的气路升级、小型自动化专机的阀件集成,不需要对原有设备的安装空间做大规模改造,就能直接替换原有老旧的气动阀部件,大幅降低现场改造的施工工作量。
结构细节上,外壳的端盖连接孔采用等间距圆周排布,不管是哪个角度的端盖安装都能实现对位,装配时不需要刻意对准孔位标记,能提升现场装配的效率。腔体内部的活塞运动导向面做了平直度公差约束,保证活塞往复运动时不会出现偏磨,延长密封件的使用寿命。整体结构没有多余的异形曲面,不管是采用机加工方式做小批量试制,还是开模做批量压铸生产,都能简化加工工艺,降低生产制造成本,同时也方便后期的维护拆解,清理腔体内部积存的杂质时不需要复杂的专用工具,就能完成端盖拆卸和内部清洁作业。
- 上一篇:DN15-DN80规格盘式止回阀结构设计
- 下一篇:KITZ小型气动三通球阀结构设计
- 全部评论(0)
- 模板大小: 8.79 MB
- 售价:5金币
- 下载次数: 3
- 系统要求: AutoCAD,SOLIDWORKS,Other,Rendering
- 软件分类: 阀门
