CA6140车床配套螺旋弹簧减震结构

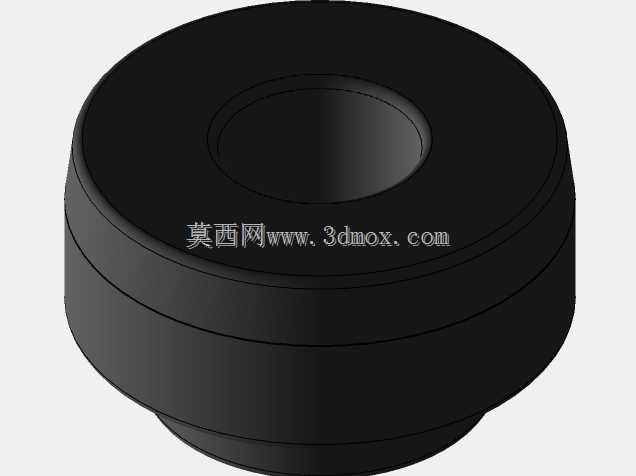

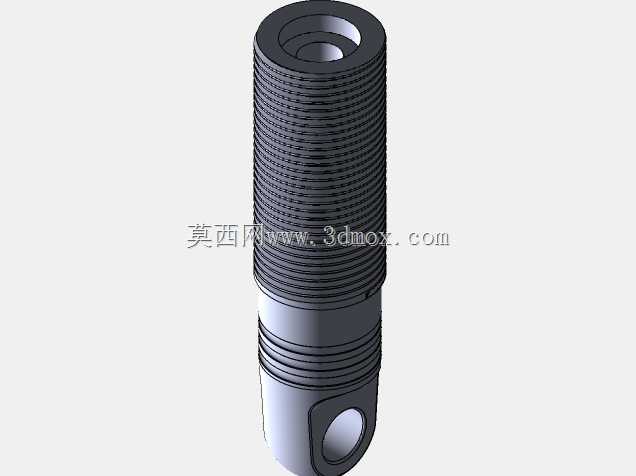

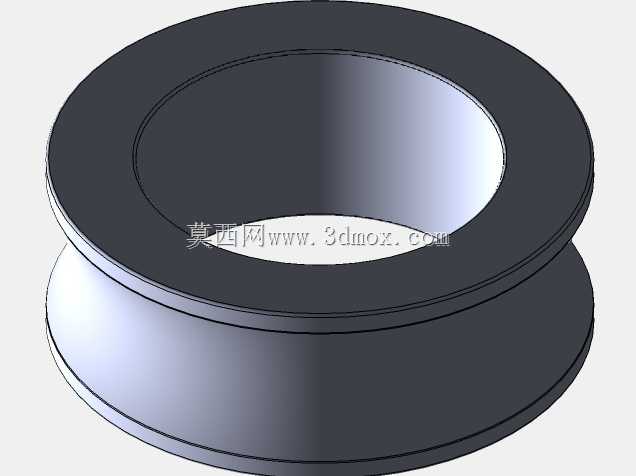

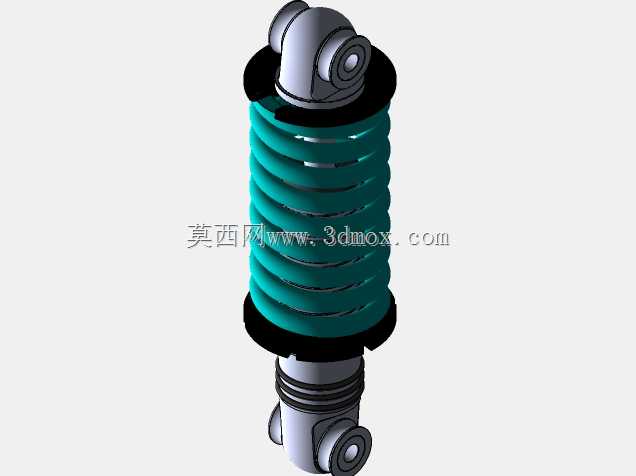

　　在普通卧式车床的运行工况里，切削过程产生的交变振动会直接传导至床身与进给机构，长期积累的振动能量不仅会加快导轨面的磨损，还会导致加工件表面出现振纹，影响尺寸精度与表面粗糙度，这款配套CA6140车床的减震结构，正是针对机床加工过程中的振动抑制需求设计的弹性阻尼部件。从结构组成来看，该减震部件采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧上下端设置了刚性支撑座，上端支撑座集成了铰接式吊耳结构，下端预留了与安装基座匹配的连接轴孔，弹簧内侧预留了阻尼杆的安装空间，可配合液压阻尼芯实现弹性形变与阻尼耗能的协同作用。实际安装时，上端吊耳通过销轴与车床的溜板箱辅助支撑托架连接，下端轴孔与床身预设的安装座铰接，

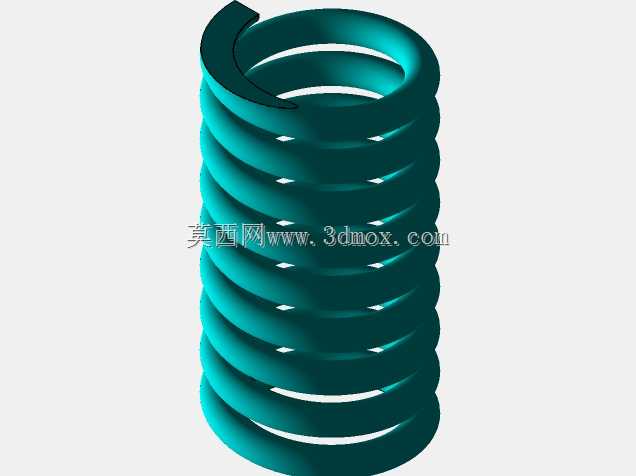

　　安装过程需要保证减震器的轴线与振动传导方向保持同轴，避免侧向力导致弹簧出现偏磨，铰接结构的设计可以抵消安装过程中存在的小角度装配误差，同时适应设备运行过程中产生的微小位移，避免连接部位出现应力集中。从功能特性来看，该减震结构的刚度匹配了CA6140车床常规切削工况下的载荷范围，在进行粗车加工时，较大的切削冲击力会使弹簧产生可控压缩，通过弹簧的弹性形变吸收瞬时冲击能量，配合阻尼结构将振动能量转化为热能耗散，避免冲击力直接传递到床身基础；在精车加工时，弹簧的预紧力可以保证支撑结构的稳定性，不会因为刚度过低导致进给机构出现颤振，有效提升精加工过程的平稳性。设计过程中，螺旋弹簧的圈数、丝径、中径参数经过匹配计算，既要保证足够的承载能力，

　　避免长期载荷下出现塑性变形，又要控制固有频率避开车床主轴的常用转速区间，防止出现共振现象；上下支撑座采用了包覆式结构，弹簧的两端分别嵌入支撑座的定位槽内，避免弹簧在压缩过程中出现径向窜动，支撑座与弹簧接触的端面做了平面度处理，保证弹簧受力均匀，不会出现局部应力过大导致的弹簧断裂问题。从安装边界来看，该减震器的整体安装长度适配CA6140车床托架与床身之间的安装间距，上端吊耳的销轴孔径、下端连接轴的轴径都与车床原有安装位的尺寸匹配，不需要对床身进行额外加工即可完成替换安装，弹簧的最大压缩量控制在安装空间允许的范围内，不会出现并圈现象导致的刚性冲击，外侧预留的防尘间隙可以适配车床加工环境中的金属碎屑、切削液飞溅工况，

　　配合可选的防尘套可以延长部件的使用寿命。在实际应用场景中，这类减震结构除了用于普通车床的振动抑制，也可根据载荷参数调整后适配其他需要缓冲减震的机械设备连接部位，其核心的弹簧加铰接支撑的结构形式，具备结构简单、维护方便、性能稳定的特点，不需要额外的辅助动力即可实现被动减震，适合在长期连续运行的机加工设备上使用。建模过程中，对弹簧的螺旋升角、支撑圈的磨平结构、铰接部位的配合间隙都做了还原，可直接用于设备改造的结构验证、配件加工的图纸参考，也可作为机床教学演示的结构样例，帮助理解弹性阻尼部件在机械设备中的振动抑制原理。
