高精度步进电机结构三维建模设计

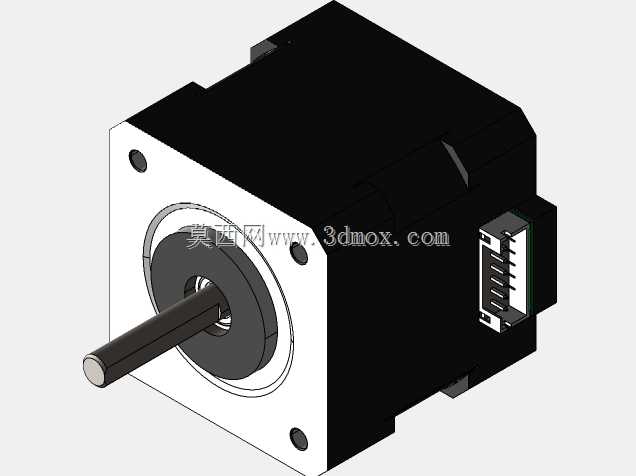

　　在自动化设备的传动选型环节，步进电机是开环控制场景下应用极广的执行元件，这款步进电机的三维建模完全围绕实际安装与使用需求展开，从结构细节到安装边界都做了完整还原，能直接用于设备装配干涉校验、运动仿真验证等工程场景。从实际应用场景来看，这类方形法兰安装的步进电机常被用在小型数控滑台、3D打印设备进给轴、点胶机位移机构、小型传送带驱动单元等对位置控制精度有一定要求、成本控制较为严格的场合，相比伺服电机它不需要额外的编码器反馈，控制逻辑简单，调试门槛低，在低速大扭矩输出区间的表现完全能覆盖多数轻载自动化工位的需求。从功能特性来看，模型完整还原了电机本体的定子壳体、前端法兰安装面、输出轴、尾部接线端子排等核心结构，

　　前端法兰的四个安装孔位做了精准的位置还原，输出轴的轴径、伸出长度、轴端倒角都按照常规工业级42系列步进电机的通用尺寸做了建模，尾部的接线座保留了引脚排布结构，能方便设计人员在做整机布线时预留接线空间，避免出现线束与周边结构件干涉的问题。设计思路上，建模过程优先保证安装基准的准确性，将前端法兰的安装面作为整个模型的装配基准面，输出轴的轴心线与法兰面保持严格垂直，所有安装孔的位置度公差在建模时做了约束还原，能直接导入装配体中与安装支架、联轴器、负载端的轴承座做配合校验，不需要二次调整基准。外形尺寸与安装边界方面，模型还原的电机本体为方形截面结构，机身长度适配常规两相四线步进电机的尺寸规格，输出轴为单出轴结构，轴身做了光轴还原，

　　可适配不同内径的顶丝式联轴器，尾部接线座的突出高度也做了准确建模，在做设备结构布局时，能准确核算电机尾部需要预留的接线与插拔空间，避免出现设备组装时接线座被其他结构件挡住、无法插拔线束的问题。在实际工程应用中，这类步进电机的安装法兰面通常需要与设备的安装板贴合，建模时特意保留了法兰面的平面度特征，四个安装孔为通孔结构，可适配M3规格的安装螺丝，设计人员在做安装板设计时，可以直接提取模型上的孔位坐标来加工安装板，不需要额外核对二维图纸的尺寸。输出轴的轴肩位置也做了还原，在选配联轴器时，可以根据轴肩到轴端的长度来选择合适长度的联轴器，避免联轴器顶到电机前端盖、造成电机转动卡滞的问题。另外模型中电机本体的外壳棱角、

　　接线座的卡扣结构都做了细节还原，在做设备外观渲染、装配工艺演示时，也能直接使用该模型，不需要额外补充外观细节。对于做非标自动化设备设计的工程师来说，这类准确还原安装尺寸的电机模型，能大幅缩短整机设计的周期，不需要从零开始绘制电机模型，只需要将模型导入装配环境，就能快速完成电机的布局，同时提前校验电机与周边结构的间隙，比如电机侧面与设备护板的距离、输出轴与负载的同轴度、尾部接线的弯折空间等，这些细节如果在设计阶段没有校验到位，往往会在设备组装时才发现干涉问题，需要返工修改结构件，造成时间和成本的浪费。这款模型在建模时还考虑了不同设计软件的装配兼容性，所有特征都做了实体化处理，没有碎面、破面问题，导入不同的三维设计软件时都能正常识别实体特征，方便设计人员根据实际需求做局部修改，比如调整输出轴长度、更改接线座方向等，适配不同的设备安装场景。
