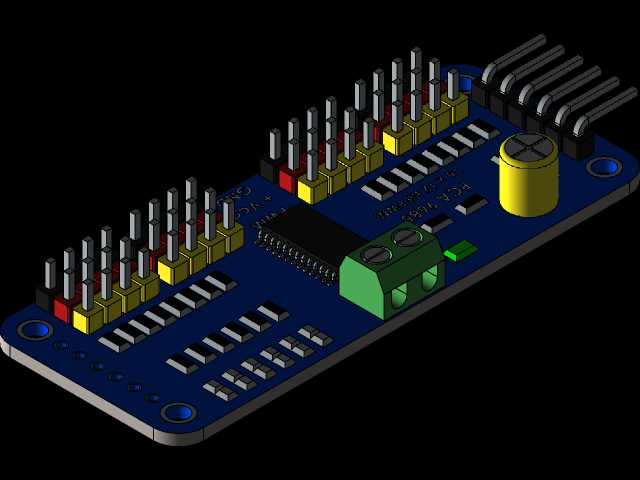

十二通道脉宽调制舵机驱动控制板

　　在小型自动化执行机构、航模舵机组态、教学实验平台搭建这类场景里，多通道PWM信号输出模块是连接主控单元与执行舵机的核心中转部件，这款12通道PWM控制板的设计，完全围绕多舵机并行控制的实际工程需求展开。从实际使用场景来看，这类模块常被用于多自由度机械臂关节舵机驱动、智能小车转向与动作组控制、航模固定翼/多旋翼的舵面与油门联动控制，也会出现在学生创新竞赛的小型机器人项目里，承担多路舵机的信号分配与驱动中转作用，解决单主控IO口数量不足、直接驱动舵机信号带载能力弱的问题。

　　从功能特性上看，这块控制板集成了12路独立PWM信号输出通道，每一路都对应标准的舵机接口排针，排针旁预留了信号指示焊盘，可根据使用需求焊接贴片指示灯，直观显示每一路信号的输出状态，方便调试阶段快速排查通道故障。板载的电源输入部分采用大电流接线端子，支持宽电压输入范围，能够同时为12路舵机提供稳定的动力电源，避免舵机动作时的电流倒灌影响主控单元的供电稳定性；板上布置的大容量电解电容，专门用于吸收舵机启停瞬间的电压尖峰，抑制电源纹波，减少多舵机同时动作时的信号干扰问题。信号输入侧预留了标准通讯排针，可通过I2C接口与常见的Arduino、STM32等主控板连接，仅占用两个IO口就能实现12路舵机的独立角度控制，大幅降低主控单元的资源占用。

　　设计思路上，这块板采用了模块化布局逻辑，将强电相关的电源输入、滤波电容、大电流接线端子布置在板边一侧，信号输出排针沿板的两个长边整齐排布，既方便舵机接线时的走线整理，也能让电源回路与信号回路保持合理间距，减少电源走线对微弱PWM信号的电磁干扰。PCB板的四个角预留了标准安装孔，安装孔直径适配M3规格的铜柱与螺丝，可直接固定在标准铝型材框架、3D打印的设备支架或者航模机身的安装位上，安装孔的位置避开了板上所有元器件的焊盘与走线，不会出现安装螺丝短路电路板的问题。板上的排针采用标准2.54mm间距设计，兼容市面上绝大多数杜邦线与舵机插头，不需要额外制作转接线材就能直接投入使用；接线端子采用5.08mm间距的绿色螺钉式端子，接线时可直接将多股铜芯线插入端子后拧紧螺钉，不需要焊接，现场调试时的接线效率更高，也能承受舵机工作时的大电流通过，避免接插件过热的问题。

　　从安装边界尺寸来看，这块控制板的长宽尺寸适配小型设备的内部安装空间，板上最高的元器件是顶部的电解电容，整体安装高度控制在常规电子模块的通用范围内，不会与周边安装的其他板卡、结构件产生空间干涉。排针的伸出高度经过测算，在插上舵机插头后，插头顶部与上层板卡的预留间隙满足绝缘安全距离要求，不需要额外增加绝缘垫片。板上的芯片全部采用贴片封装，减少了直插元器件的占用空间，也让整块板的结构强度更高，在设备移动、震动的使用场景下，不会出现直插元器件引脚脱焊的问题。在实际选型使用时，可根据控制的舵机总功率匹配对应的输入电源，每一路通道的PWM输出精度满足常规舵机0.5度以内的角度控制要求，信号输出的刷新率可通过程序配置，适配数字舵机与模拟舵机的不同信号要求，不需要额外增加信号转换电路。板上预留的地址选择焊盘，可通过焊接不同的焊盘组合修改模块的通讯地址，在需要控制超过12路舵机的场景下，可将多块同型号控制板挂载在同一条I2C总线上，扩展出更多的控制通道，满足多自由度复杂机构的控制需求。
