a2212外转子无刷直流动力电机结构

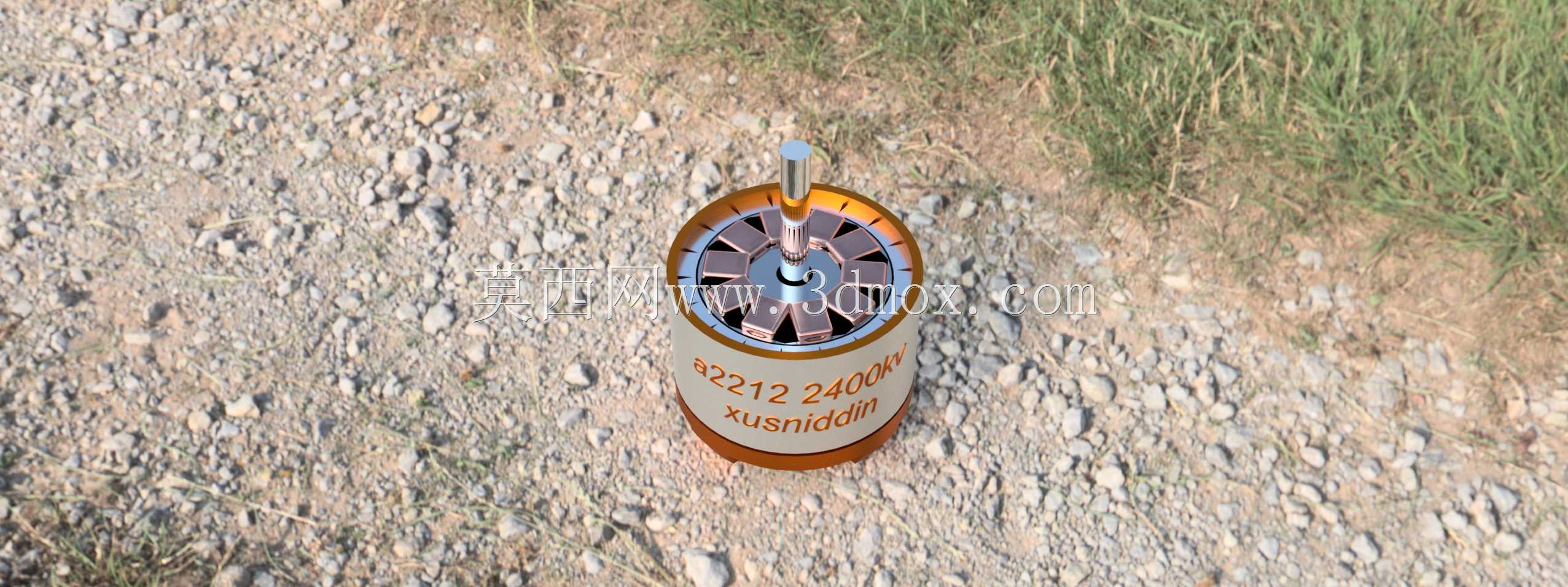

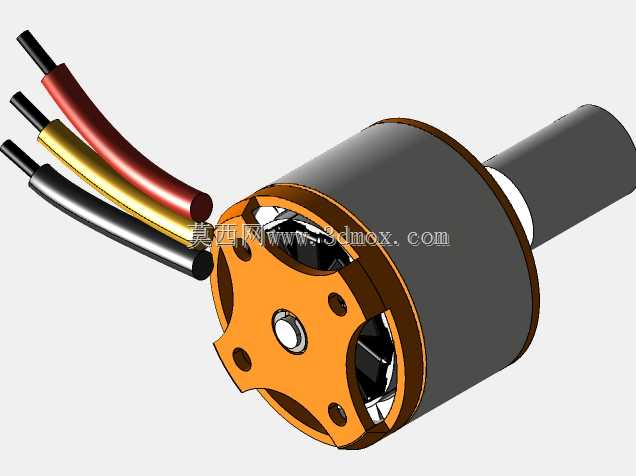

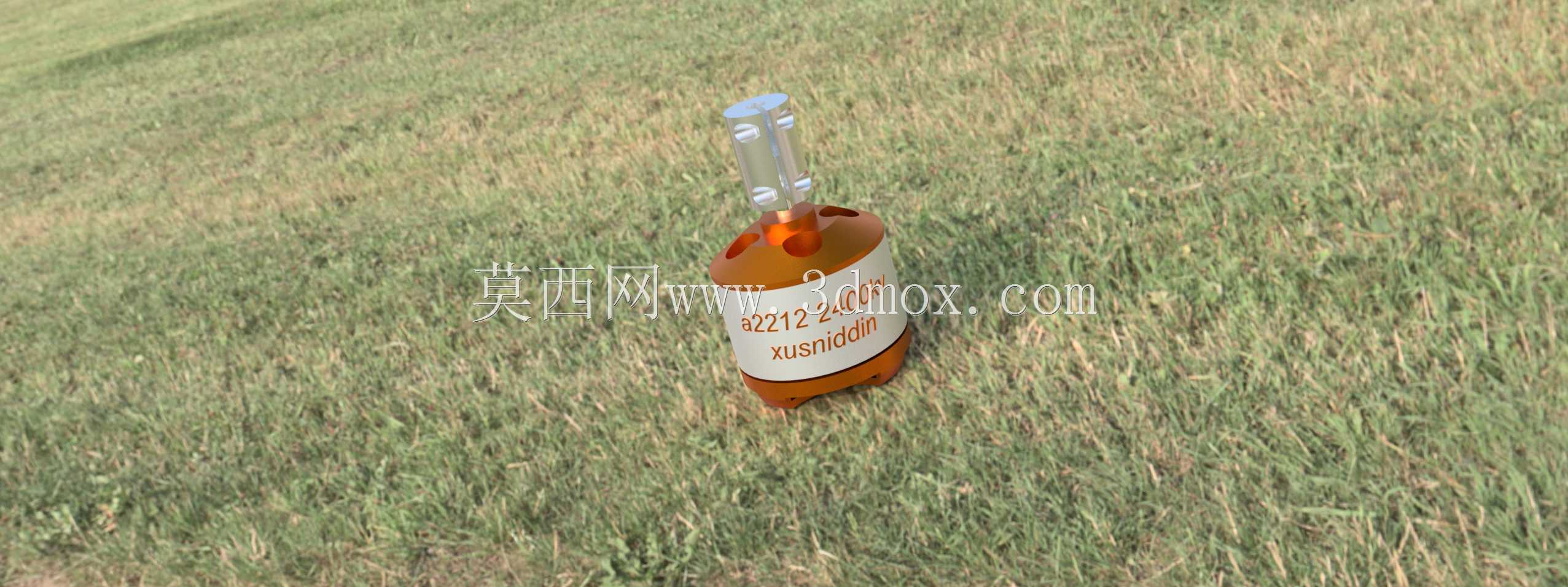

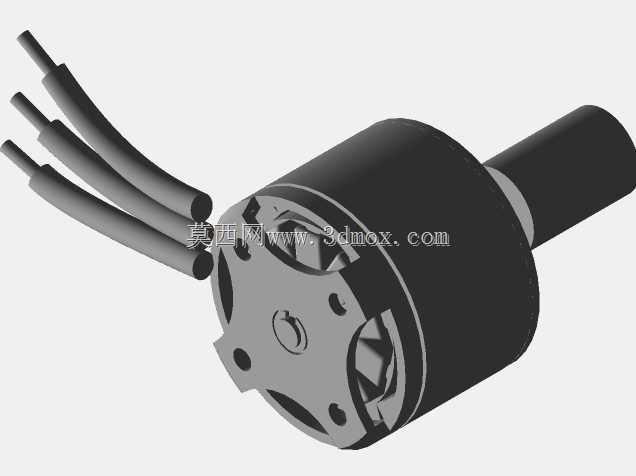

　　这款外转子无刷直流动力单元，在小型动力驱动场景里的适配性非常广，日常做小型设备动力选型时经常会碰到同规格的产品。先从实际安装的边界说起，这类22系列外转子电机的定子基座直径通常在22mm区间，整体轴向长度不含输出轴的话在12mm左右，输出轴多为3mm直径的光轴或者带扁位结构，安装孔位分布在定子端盖的圆周上，孔距一般是16mm或者19mm两种常见规格，安装时要注意转子外壳和周边结构件预留至少1mm的安全间隙，避免转子转动时和周边的机架、线材发生剐蹭，毕竟外转子结构的转动件是外壳部分，运转时的径向跳动虽然控制在0.05mm以内，但安装同轴度如果偏差过大，很容易出现扫膛的问题。

　　从实际应用场景来看，这类小规格外转子无刷电机最早是在航模领域普及，不管是小型固定翼航模、多旋翼无人机还是小型车模、船模，都能看到同规格产品的身影，除此之外现在很多小型桌面级自动化设备、小型云台传动结构、微型风扇驱动单元、甚至是小型电动玩具的动力输出端，也会选用这类电机作为动力源，核心原因就是它的功率密度比同尺寸的有刷电机高很多，而且没有碳刷磨损的问题，连续运转的寿命能达到有刷电机的数倍，日常维护的成本极低。

　　功能特性上，这类无刷电机需要搭配对应的电子调速器才能运转，通过调整输入的PWM信号占空比就能实现0到上万转的转速调节，不同KV值的同尺寸电机适配的场景差异很大，高KV值的适合搭配小直径螺旋桨做高速动力输出，低KV值的可以搭配减速组输出更大的扭矩，带动更大负载的结构件。它的外转子结构设计本身就自带散热优势，运转时转动的外壳会带动周边空气流动，直接把绕组工作产生的热量带出去，长时间满负荷运转时的温升比同功率的内转子无刷电机要低10到15摄氏度，连续工作的稳定性更好。

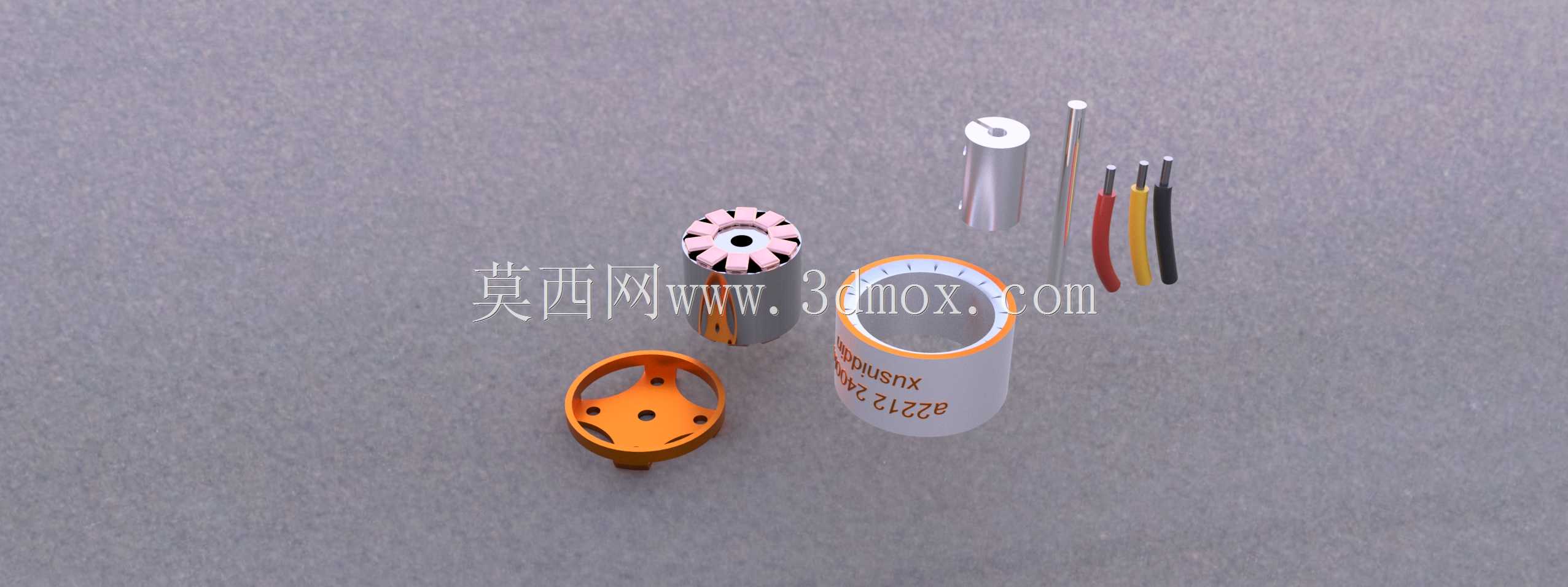

　　设计思路上，这类电机的定子部分是由硅钢片叠压而成的铁芯，绕制三相分布式绕组，绕组的线径和匝数直接决定了电机的KV值和扭矩特性，转子部分是环形的永磁钢片贴合在金属外壳内壁，和定子铁芯之间保持均匀的气隙，气隙大小一般控制在0.2到0.3mm之间，气隙太小容易因为加工误差出现扫膛，气隙太大则会降低磁通量的利用率，导致电机效率下降。输出轴和转子外壳是过盈压装配合，部分高规格的产品会在配合处涂厌氧胶加固，避免高速正反转时出现轴和转子松脱的问题。定子端盖内部嵌有滚珠轴承，一般是两个微型轴承分别支撑输出轴的两端，保证轴转动时的同轴度，减少径向窜动。

　　做结构设计选用这类电机的时候，除了要关注安装尺寸的匹配，还要注意动力线的出线方向，一般出线是从定子基座的尾部或者侧面引出，布线时要预留足够的弯折半径，避免线材被转子剐蹭，同时要做好线材和机架的固定，避免电机运转时的震动把线材焊点扯断。如果是用在对震动比较敏感的设备上，还可以在电机安装位和机架之间加一层薄的橡胶减震垫，过滤掉电机高速运转时产生的高频震动，避免震动传递到其他精密结构件上影响设备精度。另外在做三维结构适配的时候，要注意电机转子的转动方向，不同接线顺序下电机的转向会有区别，设计周边结构比如螺旋桨、传动齿轮的时候，要提前确认转向和固定螺纹的旋向，避免运转时出现连接松脱的问题。

　　这类电机的绕组绝缘一般都做了浸漆处理，能够适应常规的温湿度环境，但如果是用在多尘或者潮湿的场景，还需要额外做防护处理，避免粉尘或者水汽进入绕组间隙造成短路。日常做三维建模的时候，这类标准件不需要完全复刻内部的绕组和磁钢结构，只需要把外部的安装尺寸、输出轴尺寸、转子外径、整体长度这些关键装配尺寸做准确，就能满足结构干涉检查和装配模拟的需求，内部结构如果要做运动仿真的话，可以简化成定子固定、转子绕轴转动的运动副，设置好对应的转速参数就能模拟实际运转时的状态，检查周边结构和转动件的安全间隙是否足够。
