14针蝶形封装光纤DFB激光器结构

项目分类:通用机械零部件 发布时间:2024-01-26 ID:725539
  • 14针蝶形封装光纤DFB激光器结构
  • 14针蝶形封装光纤DFB激光器结构
  • 14针蝶形封装光纤DFB激光器结构
  • 14针蝶形封装光纤DFB激光器结构

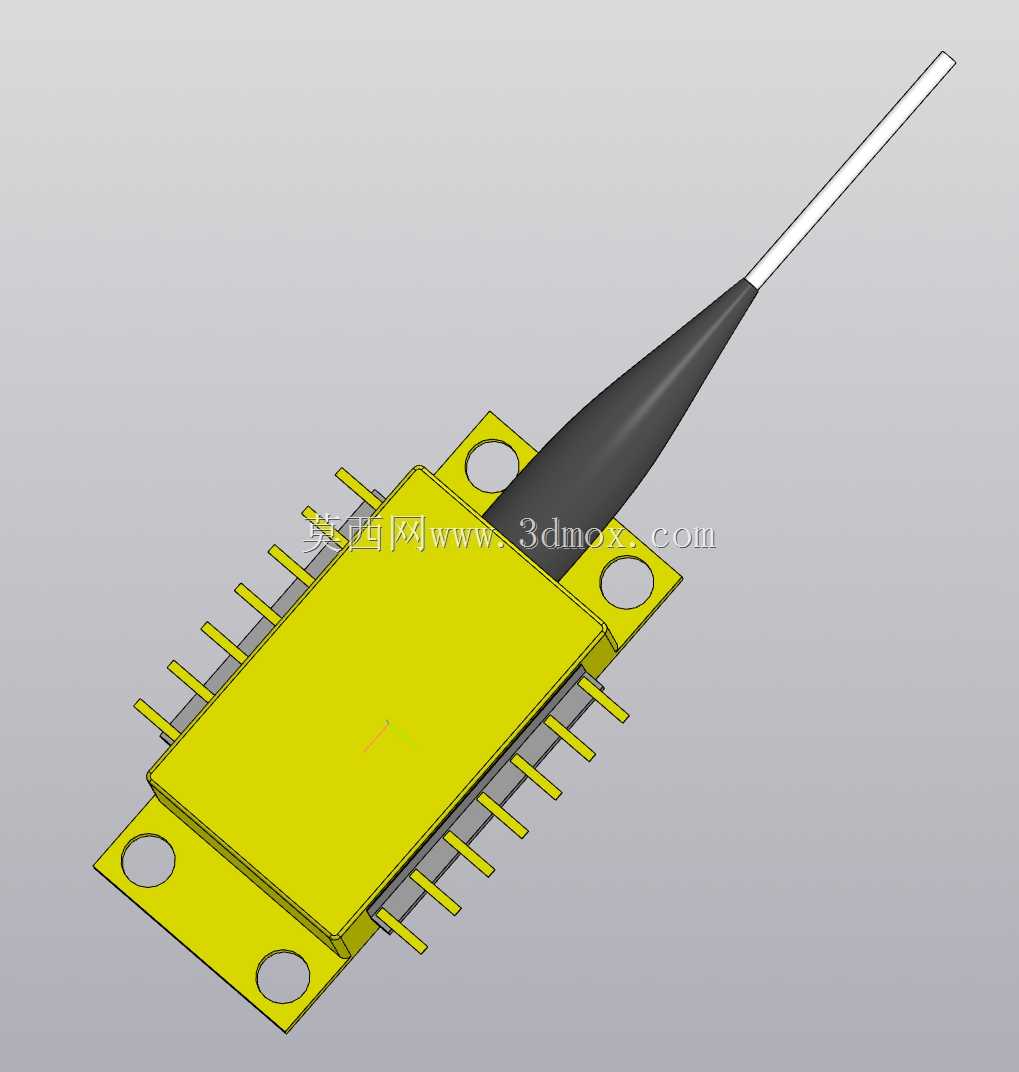

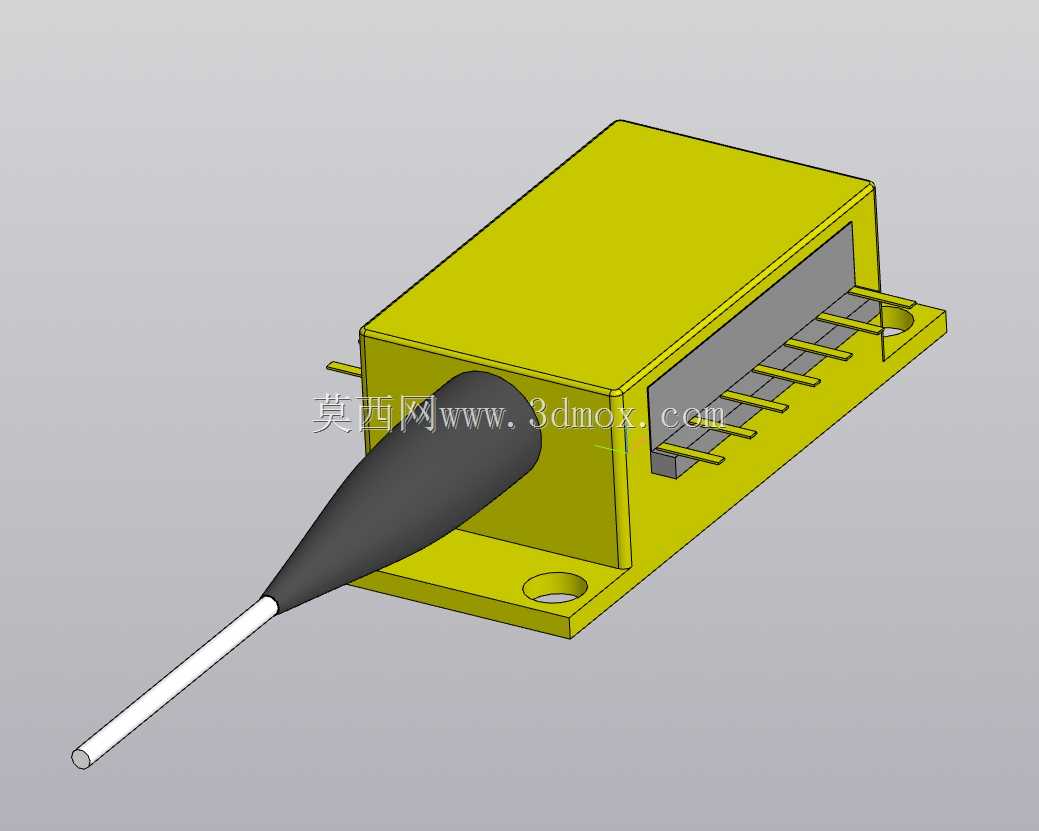

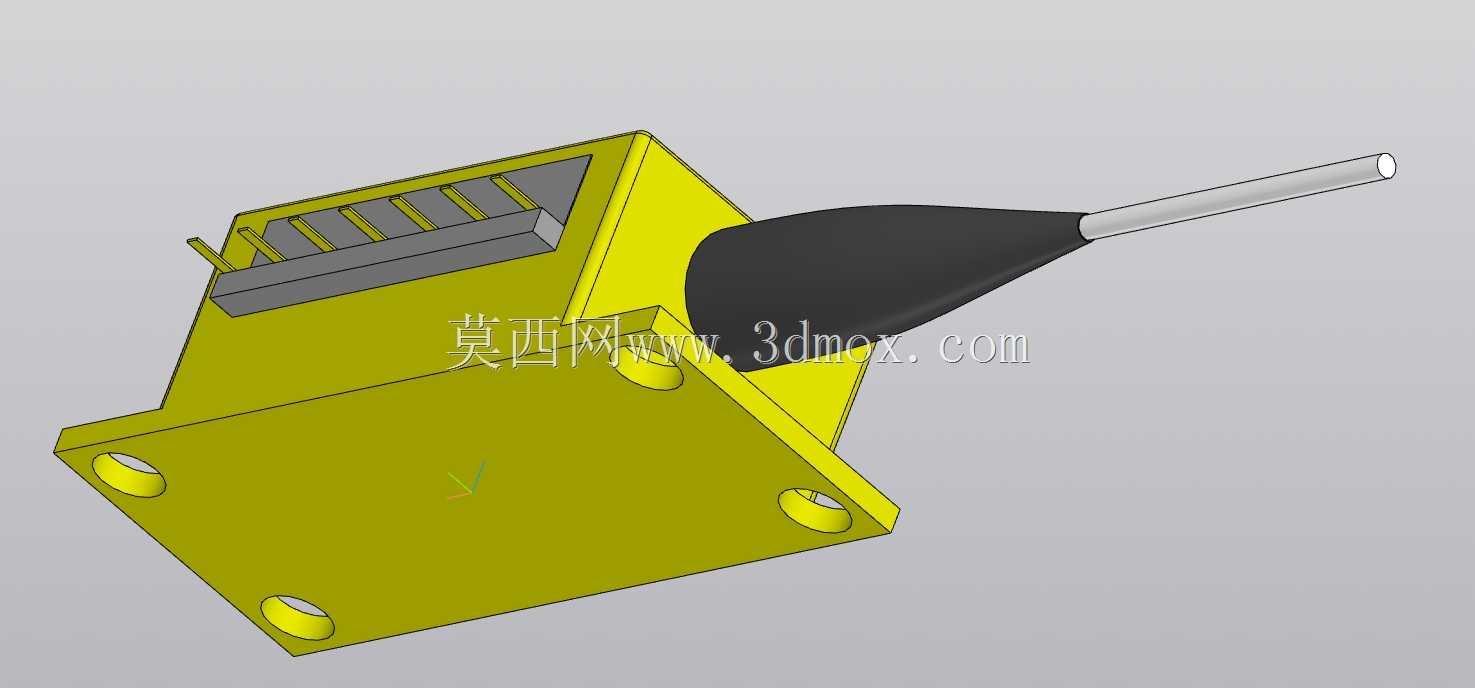

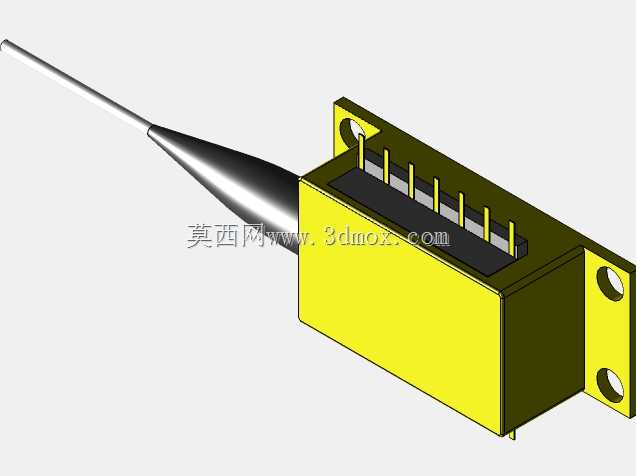

  这款蝶形封装的光纤DFB激光器,是光通讯、光纤传感领域常用的核心发射器件,日常在光纤通信干线传输、分布式光纤测温传感系统、高精度激光雷达光源模块、相干光通信实验平台中都能见到它的身影。不同于同轴封装的小功率激光器,14针蝶形封装的结构本身就是为了满足内置半导体制冷片、热敏电阻、背光检测二极管的多引脚接线需求设计的,能在宽温工作环境下维持激光器芯片的输出波长稳定,避免温度漂移带来的通讯误码或者传感精度下降问题。从结构设计上看,整个器件采用金属气密封装壳体,两侧伸出的带安装孔固定耳是核心安装定位基准,安装孔的中心距、孔径都严格对应行业通用的PCB安装焊盘与固定螺丝规格,设计时特意将引脚间距设置为标准2.54mm排针间距,

  能直接匹配常规PCB板的通孔焊盘,不需要额外做转接板设计,降低了集成时的结构适配成本。前端伸出的锥形金属尾套是光纤的应力释放结构,内部紧包缓冲层从尾套中心穿出,尾套的锥度设计经过反复验证,能避免光纤在弯折时出现过小曲率半径导致的光功率损耗增大或者光纤断裂问题,尾套与壳体的连接位置采用激光焊接密封,保证壳体内部的氮气填充环境不会泄漏,避免内部芯片、制冷片受潮氧化失效。14根引脚的排布并非均匀分布,而是根据内部元件的接线需求做了功能分区:靠近尾纤一侧的引脚对应热敏电阻、制冷片的接线端,另一侧对应激光二极管驱动、背光检测二极管的接线端,设计时特意将大电流的制冷片引脚与小信号的检测引脚做了物理间距分隔,减少驱动电流对微弱检测信号的电磁干扰。

  安装边界上,器件主体的矩形壳体高度控制在标准8mm以内,固定耳的厚度与壳体侧壁齐平,安装后整个器件在PCB板上方的占用高度不会超过12mm,能满足紧凑型光模块内部的堆叠安装需求,引脚伸出壳体底部的长度控制在3.2mm,刚好能穿过1.6mm厚度的常规PCB板,过波峰焊后焊锡爬升高度不会触碰到壳体底部,避免出现短路问题。在实际选型集成时,结构工程师需要重点关注尾纤的最小弯曲半径要求,在PCB布局时给尾纤留出足够的弯折空间,不能让尾纤在安装后长期处于受迫弯折状态;固定耳的安装螺丝建议采用M2规格的盘头螺丝,锁紧扭矩控制在0.12N·m以内,避免扭矩过大导致陶瓷绝缘安装片碎裂或者壳体变形,影响内部光路的耦合精度。

  这款器件的内部光路耦合采用了透镜耦合结构,将激光器芯片发出的发散光经过非球面透镜聚焦后耦合进单模光纤,耦合效率能达到60%以上,壳体内部的所有光学元件都通过紫外固化胶加激光焊接的双重固定方式,能承受1000g以上的冲击振动,满足车载、工业现场等恶劣工况下的使用要求。不同于普通的FP激光器,DFB结构的激光器内置了光栅选模结构,输出光谱线宽极窄,波长稳定性好,在长距离光纤传输时不会出现明显的色散问题,14针的引脚配置也给用户提供了更多的功能扩展空间,部分型号还可以在内部集成光隔离器,避免光纤端面的反射光返回激光器芯片造成输出功率波动。做三维建模时,需要重点还原固定耳的安装孔位置精度、引脚的共面度、尾套的锥度尺寸,这些尺寸直接影响后续PCB设计的可装配性,如果引脚共面度偏差超过0.1mm,过焊时就会出现虚焊问题;如果安装孔位置偏差超过0.2mm,装配时螺丝就无法顺利穿过固定孔,强行锁紧会导致器件受应力作用,长期使用后内部光路偏移造成功率下降。
