简易拼装式样板房三维结构设计

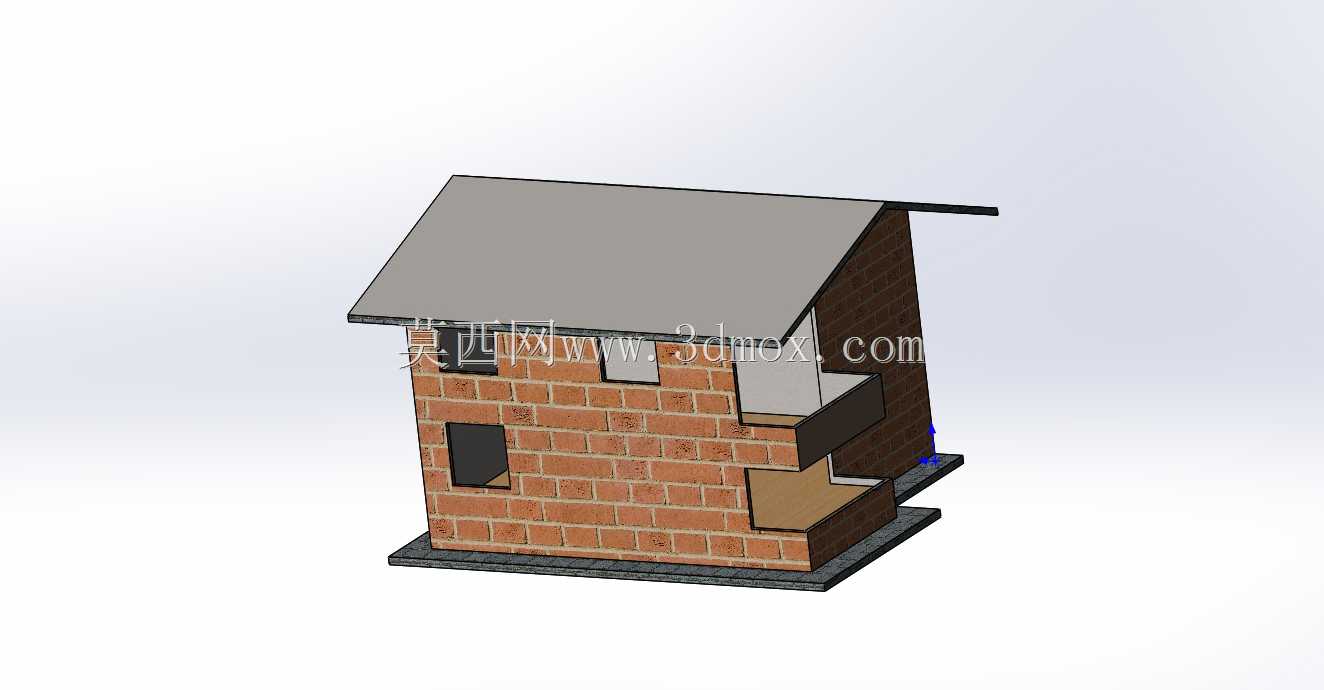

　　这款简易样板房的结构设计，最初是针对工地临时办公、户外作业临时值守点、展会临时展示隔间这类快速搭建场景做的方案，核心诉求是拆装效率高、构件通用性强、不需要复杂的现场焊接或浇筑作业，普通作业人员参照装配指引就能完成搭建。从结构拆分来看，整个房屋拆分为底板、两侧山墙、前后围护墙、坡屋顶五大独立构件，所有构件之间的连接都采用预留卡扣位的设计，不需要额外的定制连接件，现场拼装时只需要对准卡扣位按压锁定即可，单组三人作业小队两小时内就能完成整屋搭建，拆卸时同样只需要解锁卡扣就能拆分构件，转运时可以叠放收纳，单辆普通货运面包车就能装载整套房屋的所有构件，大幅降低短途转运的成本。

　　设计过程中优先考虑了构件的加工可行性，所有墙板、底板、屋顶构件都采用等厚度板材加工，板材边缘做了45度倒角处理，一方面是拼装时能起到导向定位的作用，避免构件对位时出现卡滞，另一方面也能消除板材锐边，减少现场作业人员的磕碰风险。墙板上预留的窗洞位置，采用了内嵌式的安装边界，窗洞边缘做了一圈凸起的止口，后续安装窗体时不需要额外打密封胶，依靠止口的挤压就能实现基础的防水密封，窗洞的尺寸统一采用常规民用窗的通用模数，不需要单独定制窗体配件，现场可以直接采购标准尺寸的窗户直接安装，减少配件采购的周期与成本。

　　从安装边界来看，底板的外轮廓尺寸比墙体拼装后的外轮廓每边宽出100mm，一方面是拼装时墙体可以直接落在底板的定位凸台上，不需要额外做地面放线定位，凸台的高度为20mm，刚好能卡住墙体的底部边缘，避免墙体受到侧向推力时出现移位；另一方面外伸的底板边缘可以作为临时的滴水檐，下雨时墙面流下的雨水会直接落在底板外侧，不会顺着墙体底部渗进室内。坡屋顶的设计采用了双坡对称结构，坡度设置为28度，这个坡度是兼顾排水效率与屋顶构件加工难度的平衡值，坡度太小容易在屋顶积水增加渗漏风险，坡度太大则会提升屋顶构件的加工难度，同时增加整体房屋的重心高度，降低抗风稳定性。屋顶构件的边缘同样做了下折的扣边，拼装时扣边刚好能卡在墙体顶部的预留槽位内，不需要额外的螺栓固定就能实现屋顶与墙体的锁定，遇到大风天气时，气流从屋顶下方流过产生的负压会让屋顶与墙体的扣合更加紧密，不会出现屋顶被掀翻的情况。

　　在功能特性上，这款样板房没有做多余的装饰结构，所有构件都兼顾结构强度与实用功能，墙板的内侧是平整的平面，后期可以直接粘贴装饰面板或者挂载临时的置物架，墙板内部预留了穿线的空腔，现场布设电线时不需要在墙面开槽，直接把电线穿入预留空腔就能完成布线，既提升了布线效率，也避免了明线布设带来的安全隐患。底板的表面做了防滑的纹理处理，人员在室内行走时不会因为地面沾水出现滑倒的情况，底板底部预留了150mm的架空高度，地面有少量积水时不会渗进室内，同时架空层也能起到一定的隔热作用，夏季高温时室内地面不会因为直接接触晒热的地面出现温度过高的情况。

　　实际应用中，这款结构除了作为临时建筑使用，也可以作为户外设备的临时防护机房，只需要把对应位置的窗洞换成通风百叶就能满足设备的散热需求，构件的模块化设计也支持多组房屋横向拼接，只需要拆除相邻位置的墙板，就能把多个独立样板房拼成更大的连通空间，满足临时会议室、临时仓储这类更大空间的使用需求。设计时也考虑了重复使用的需求，所有构件的连接位都做了耐磨加强处理，正常拆装周转次数可以达到50次以上，构件出现局部损坏时可以单独更换对应的损坏构件，不需要整体报废，进一步降低了长期使用的成本。
