SMS系列EMI电磁屏蔽罩结构设计

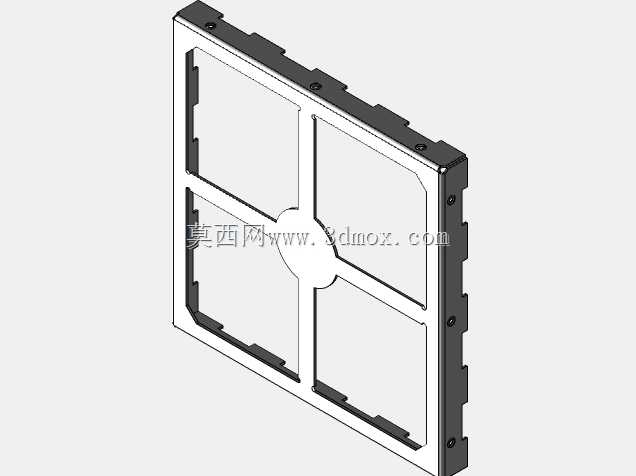

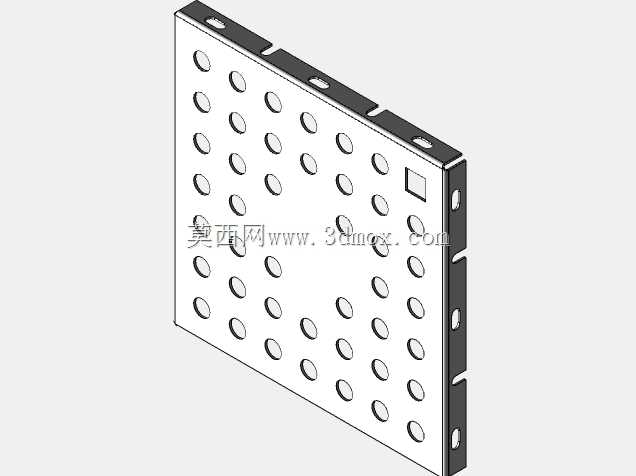

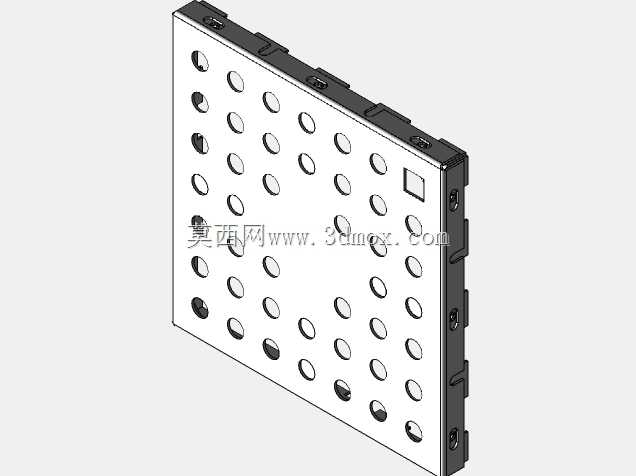

　　在高密度电子组装场景中，板级电磁干扰始终是影响电路稳定性的核心问题，这类薄型阵列孔屏蔽结构，正是针对紧凑型PCB板上多颗敏感器件集中布局的场景开发的防护构件。不同于全封闭的屏蔽罩设计，这款构件的面板区域采用规则阵列排布的通孔结构，孔位的排布间距、孔径大小均经过匹配计算，既能够保证屏蔽腔体内的空气流通，为工作状态下的芯片、被动元器件提供散热通路，又不会因为开孔尺寸过大导致电磁泄漏超标，兼顾屏蔽效能与热管理需求。从结构细节来看，构件整体采用薄金属板材冲压折弯成型，侧边设置有连续的卡扣结构，安装时无需额外螺丝固定，可直接卡接在PCB板预设的焊盘位置，配合SMT工艺可实现与板路的同步焊接固定，装配效率远高于传统螺丝锁紧的屏蔽构件，

　　适配高速自动化产线的组装节奏。侧边的折弯边高度经过严格控制，刚好覆盖板上敏感器件的高度边界，不会与周边布置的 taller 元件产生空间干涉，同时折弯边与面板的衔接处做了小圆角过渡，避免冲压成型后的锐边在装配过程中划伤操作人员、或是刮损板上的线路阻焊层。面板上预留的方形无孔区域，对应板上需要预留调试接口、或是顶部需要接触散热结构的器件位置，无需后期对屏蔽罩进行二次裁切加工，减少生产环节的额外工序。这类屏蔽结构主要应用在通讯终端、工业控制板卡、消费类电子产品的主板上，可有效阻隔板上高速数字电路对射频接收模块、高精度模拟采样电路的辐射干扰，同时也能避免外部空间的电磁杂波侵入敏感电路区域，保障设备在复杂电磁环境下的工作稳定性。

　　设计过程中需要重点考量几个核心边界：首先是安装定位精度，卡扣的位置公差需要控制在±0.05mm范围内，保证回流焊过程中屏蔽罩不会出现偏移、浮高问题；其次是材料选型，通常采用高导磁率的薄钢板或是洋白铜材料，厚度控制在0.2mm到0.3mm之间，兼顾结构刚性与轻量化需求，过薄的材料容易在焊接受热后出现变形，过厚则会占用过多板上空间，同时提升材料成本；再者是开孔的设计边界，所有圆形通孔的直径不能超过需要屏蔽的电磁波波长的1/20，从物理层面保证屏蔽效能满足民用电子设备的EMC测试标准，阵列孔的排布采用等间距矩阵布局，也能在冲压加工时减少板材的应力集中，降低成型后的翘曲变形量。构件侧边的卡扣采用分段式设计，每段卡扣之间预留有变形间隙，

　　在卡接装配时可提供足够的弹性变形量，既能够保证卡扣与PCB焊盘的卡接力度，避免运输、使用过程中屏蔽罩脱落，又不会因为卡扣刚性过大导致装配时压伤板上的小型元器件。从实际使用的反馈来看，这种带阵列散热孔的卡扣式屏蔽罩，相比全封闭焊接式屏蔽结构，可让腔体内器件的工作温度降低4到6摄氏度，同时装配工时缩短60%以上，非常适合大批量生产的消费电子、工业通讯类产品使用。设计建模过程中，需要同步预留PCB板上的定位丝印对应位置，将卡扣的中心与板上焊盘中心严格对齐，同时要考虑冲压加工的工艺可行性，所有折弯位置的内R角不小于板材厚度，避免折弯处出现裂纹，面板上的所有孔位均采用同向冲裁，减少冲压模具的复杂度，提升量产时的加工良率。另外，构件的整体外形尺寸完全适配标准SMD编带包装的尺寸要求，可直接适配自动贴片机的吸嘴取料流程，无需特殊定制包装，进一步降低批量生产的配套成本。
