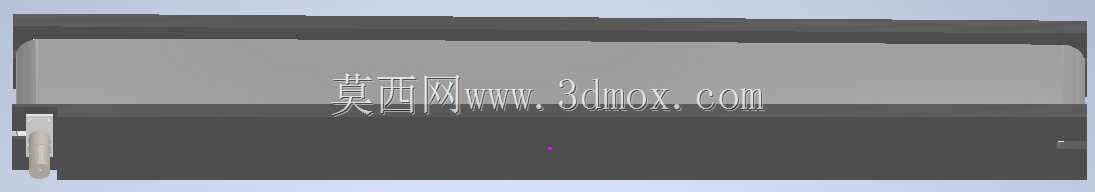

简易DIY轻型物料输送传送带结构设计

　　这款轻型DIY传送带主要面向小批量物料的短距离转运场景，常见于小型加工工位的工序间物料传递、教学实训场景的传动结构演示、个人DIY工作台的工件自动送进环节，也可适配小型电子元器件、轻型塑料件、小尺寸五金零件的水平输送需求，整体结构偏向轻量化搭建，不需要重型机架的支撑条件，可直接放置在常规工作台面完成安装固定，适配桌面级生产的紧凑空间布局。从功能特性来看，该结构依靠带轮与传动带的摩擦传动实现物料的连续输送，整体传动路径简洁，没有冗余的中间传动环节，运行过程中传动损耗较低，空载状态下运行阻力小，搭配小功率驱动单元即可实现稳定运转，可根据实际输送物料的重量调整驱动端的输出扭矩，适配0.5kg以内单件物料的连续输送需求，

　　输送速度可通过调整驱动轮的转速实现无级调节，满足不同工序节拍的送料速度要求。设计过程中优先考虑了结构的易加工与易装配属性，所有结构件均可采用常规的机加工或者3D打印方式制作，不需要特殊的定制加工件，两侧的机架支撑板采用平板式结构，可直接通过型材或者板材裁切获得，带轮的安装轴采用标准光轴搭配紧固件固定，不需要复杂的轴系加工工序，普通的加工条件即可完成整机组装。需要注意的是，头部驱动带轮与驱动单元的连接结构存在优化空间，当前设计中电机输出轴与带轮轴的连接采用直连方式，没有设置过载保护结构，当输送过程中出现物料卡滞时，容易造成驱动电机堵转或者带轮打滑磨损，后续优化可在传动链路中加入联轴器或者摩擦式过载保护结构，

　　同时调整头部带轮的张紧调节结构，当前结构的张紧调节需要拆解侧支撑板才能完成，可在尾部从动轮位置增设长圆孔调节结构，无需拆解机架即可快速调整传动带的张紧度，降低后期维护的操作难度。从安装边界来看，整机的横向宽度控制在常规工作台的可容纳范围内，长度可根据实际输送距离需求调整侧支撑板的尺寸进行拓展，安装时只需要保证两侧支撑板的平行度，避免带轮出现偏斜导致传动带跑偏，驱动单元可根据安装空间选择布置在机架侧方或者机架下方，不需要预留过大的检修空间，日常维护只需要定期清理传动带表面的附着杂物，检查带轮的固定紧固件是否出现松动即可。该结构的传动带可根据输送物料的特性选择不同的材质，输送表面光滑的小件可选择防滑纹路的PVC带，

　　输送有一定温度的工件可选择耐高温的硅胶带，适配不同的工位输送需求，整体搭建成本较低，结构逻辑清晰，适合作为小型输送工位的基础结构进行二次改造，也可作为传动结构教学的演示模型，直观展示带传动的运行原理与结构组成。在实际工位应用中，可在传送带的两侧加装简易的导向挡边，避免物料在输送过程中从侧边掉落，进料端可搭配小型振动盘或者人工上料，出料端可直接衔接加工工位的进料口，实现工序间的物料自动流转，减少人工转运的重复操作，提升小型加工工位的作业效率，整体结构没有复杂的电控元件，普通的直流减速电机即可驱动，接线与控制逻辑简单，不需要复杂的电控程序支持，接通电源即可实现连续运转，适合非专业自动化集成的场景快速搭建使用。
