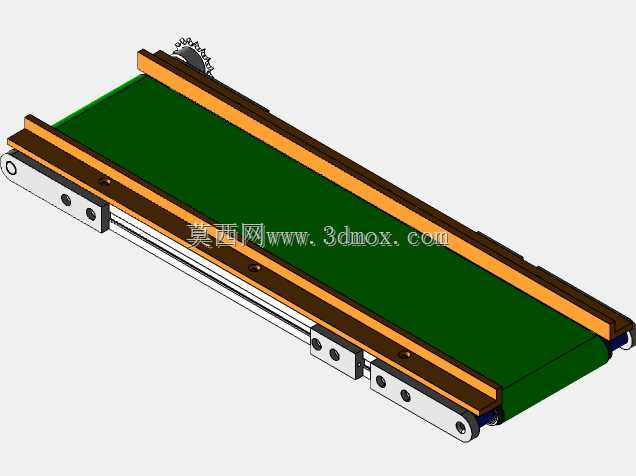

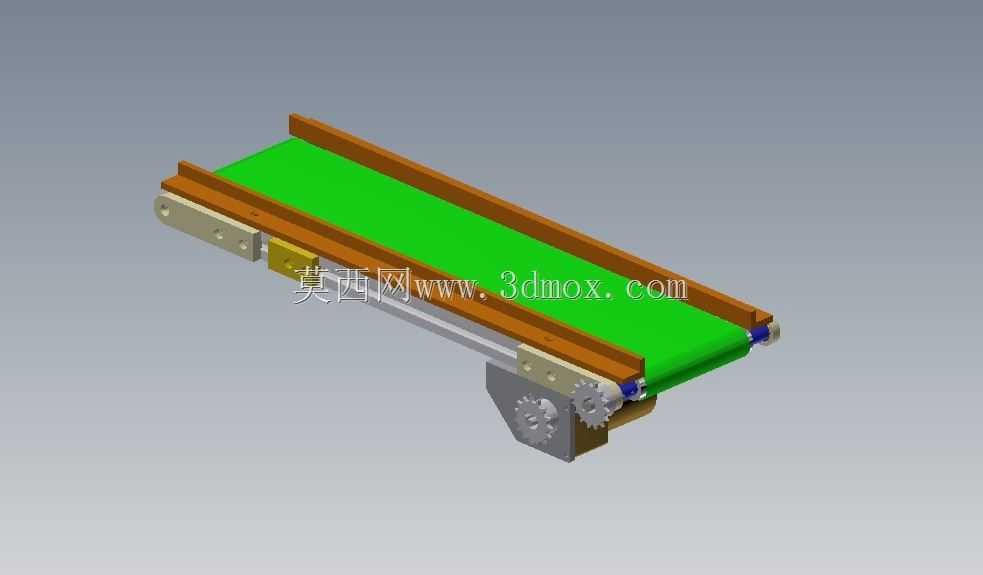

短距平皮带输送机构三维设计

　　这款短距平皮带输送结构，在轻工装配、小型零件加工转运场景里适配性极强，常见于电子元器件组装线、小五金件工序间传递、包装线前段供料等工位，用来承载重量不大的规整工件，完成相邻工位间的水平短距离输送，替代人工反复取放物料的重复动作，降低工位间物料转运的人力消耗，也能避免人工搬运过程中对精密小件造成的磕碰损伤。从结构设计逻辑来看，整体采用侧置安装的动力布局，驱动端的齿轮传动组布置在机架侧下方，没有占用输送面上方的作业空间，这种布局在需要贴近设备出料口、或者和其他工装夹具紧凑拼接的场景里优势明显，不会因为动力单元突出造成安装干涉。机架两侧采用硬质型材作为承载边，既给皮带提供了侧向的限位支撑，避免皮带运行过程中出现跑偏蹭边的问题，

　　也作为整体结构的受力主梁，承担输送过程中物料的竖向载荷，型材的安装槽位也方便后期加装挡条、光电传感器支架、工件定位挡块等附属配件，不需要额外在主梁上打孔焊接，适配不同工位的定制化改造需求。输送面采用绿色平皮带，这类皮带表面摩擦系数适中，对于纸质包装盒、塑料壳体、小型金属加工件都有足够的摩擦力带动工件同步移动，不会出现物料和皮带之间的打滑窜动，同时皮带表面平整，不会刮伤工件的表面涂层或者加工面，适合对外观质量有要求的成品件转运。张紧结构集成在机架两端的辊筒安装位，通过调整端部辊筒的固定位置就能实现皮带张紧度的调节，日常维护时不需要拆解整体机架，只需要松开端部的锁紧件调整辊筒位置，就能补偿皮带长期运行产生的蠕变伸长，

　　降低后期运维的操作难度。传动端采用齿轮啮合传动，相比同步带传动的结构，齿轮传动的传动比更稳定，在频繁启停的工位工况下不会出现传动滞后，能精准匹配前后工位的节拍，不会因为传动打滑导致物料输送位置出现偏差，影响后续工位的自动取料或者定位操作。从安装边界尺寸来看，这款输送机构的有效输送长度为640mm，皮带有效宽度为144mm，整体竖向高度较低，底部的动力单元突出高度控制在合理范围，安装时只需要预留对应长宽的水平安装面，将机架底部的固定位和设备支架或者工作台面锁付即可，不需要额外搭建高大的支撑机架，适合直接集成在桌面型加工设备、小型装配工作台的出料端，作为设备的出料延伸输送段。设计过程中特意将所有传动部件都布置在机架侧下方的护罩范围内，

　　运行过程中不会有外露的旋转部件，避免操作人员的衣物或者工具卷入传动结构，满足车间作业的基本安全要求，同时护罩采用快拆结构，日常检查齿轮润滑状态、清理传动区域积攒的碎屑时，只需要拆开侧护罩就能操作，不需要拆解整个输送单元。在实际选型适配时，这款输送结构适合输送单重不超过5kg的小型工件，输送速度可以通过更换驱动端的齿轮配比或者调整驱动单元的转速来调整，适配不同节拍的生产线需求，不管是需要慢速平稳输送的精密件装配工位，还是需要快速转运的包装上料工位，都能通过简单的参数调整满足使用要求。机架两端的辊筒采用小直径设计，端部和机架端面基本齐平，在和其他输送线或者设备对接时，对接缝隙可以控制在很小的范围，不会因为缝隙过大导致小型工件卡在对接位置，输送过程的过渡更顺畅。
