两自由度平面关节机械臂结构设计

　　这套两自由度平面运动机构，主要面向教学实验、小型工位分拣搬运、平面轨迹演示这类对工作空间要求集中在二维平面的应用场景，区别于多关节空间机械臂，它的所有运动都约束在单一平面内，控制逻辑更简单，负载自重比表现更优，很适合入门级自动化工位的改造或者教学演示平台搭建。从实际用途来看，它可以搭配末端执行器完成平面范围内的点位搬运、轨迹描画、简易装配对位这类动作，比如小型电子元器件的工位间转序、教学场景下的运动学算法验证，不需要复杂的空间姿态调整，仅通过两个关节的转动配合就能覆盖矩形或者扇形的平面工作区域，部署的时候不需要预留太大的竖向空间，对安装台面的高度要求比较宽松。

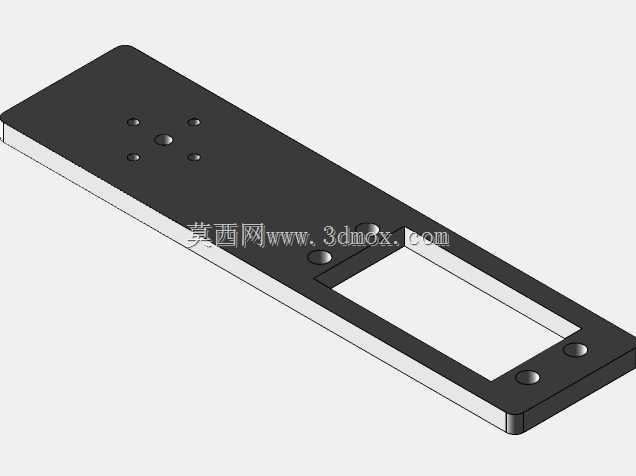

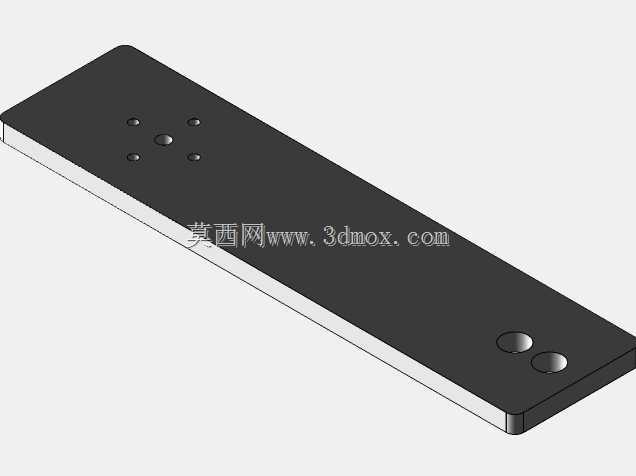

　　设计思路上，整套结构优先做了零件的拆分细化，把两个转动关节、两段连杆、末端安装接口都做了独立的零件设计，没有采用一体化的打印或者铸造结构，方便后续根据负载需求更换不同材质的连杆，比如负载稍大的时候可以把塑料连杆换成铝合金件，不需要重新设计整套关节结构。关节位置预留了标准的转动件安装位，能适配常规的深沟球轴承或者轴套，转动副的同轴度公差在建模的时候就做了约束，避免装配后出现卡滞或者运动间隙过大的问题。两段连杆的长度比例参考了常规平面作业的覆盖范围，大臂长度略长于小臂，保证在关节转动角度范围内，末端能到达工作区域内的绝大多数点位，同时避开机构自身的运动死点，两个关节的转动角度范围都做了机械限位的预留结构，防止运动过程中连杆和基座发生碰撞。

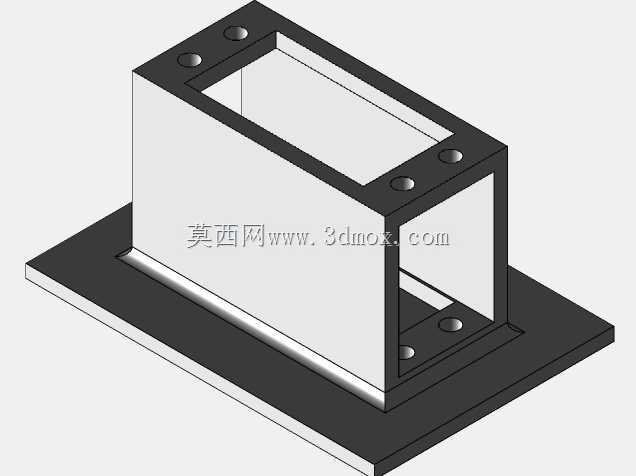

　　从安装边界来看，整套机构的基座采用平板式安装结构，底部预留了均匀分布的安装孔位，可以直接固定在铝型材工作台或者钢制机架台面上，安装孔的孔距符合常规工业铝型材的槽距标准，不需要额外做转接板就能完成固定。外形尺寸上，整套机构完全展开后在运动平面内的最大回转半径控制在常规小型工位的允许范围内，竖向的厚度尺寸较薄，不会占用过多的台面上方竖向空间，相邻工位部署的时候不会产生运动干涉。末端的安装接口采用标准的法兰式结构，能直接适配小型夹爪、吸盘、画笔这类常用的末端执行件，接口的安装孔位做了通用化设计，不需要二次加工就能完成末端工具的换装。

　　结构细节上，每个关节的位置都预留了驱动元件的安装空间，不管是选用舵机还是小型伺服电机，都能找到对应的安装定位面，电机输出轴和关节转轴的连接位置预留了键槽或者顶丝孔的安装空间，保证动力传递的可靠性，不会出现长时间运转后转轴打滑的问题。连杆部分的截面做了加强筋设计，在保证整体重量较轻的前提下，提升连杆的抗弯刚度，避免末端带负载的时候连杆出现过大的挠曲变形，影响运动精度。所有零件的装配关系都在建模阶段做了干涉检查，装配的时候不需要额外修配就能完成组装，每个连接位置的紧固件都选用了标准件，降低后续的维护替换成本。

　　实际应用的时候，这套机构不需要复杂的防护结构，因为运动范围完全在平面内，只需要在运动边界外侧设置简单的安全挡板就能满足工位安全要求，控制层面只需要两个关节的运动解算，相比多自由度机械臂，运动学正逆解的计算量非常小，用普通的小型控制器就能完成运动控制，很适合小型自动化项目的快速搭建，也适合作为机械原理教学的演示模型，能直观展示平面连杆机构的运动特性、关节转动和末端轨迹的对应关系。
