汽车悬架用双向连接销轴结构设计

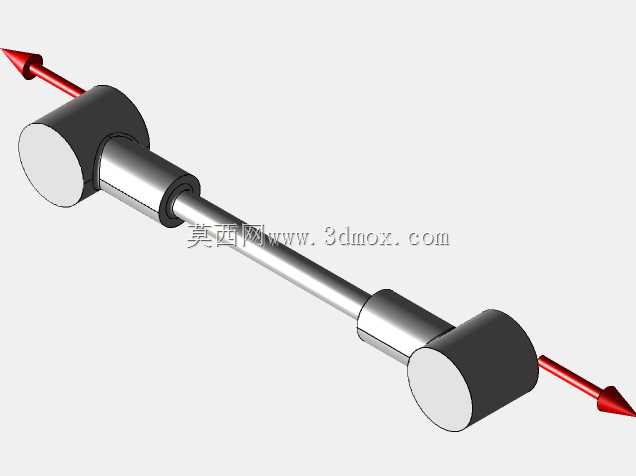

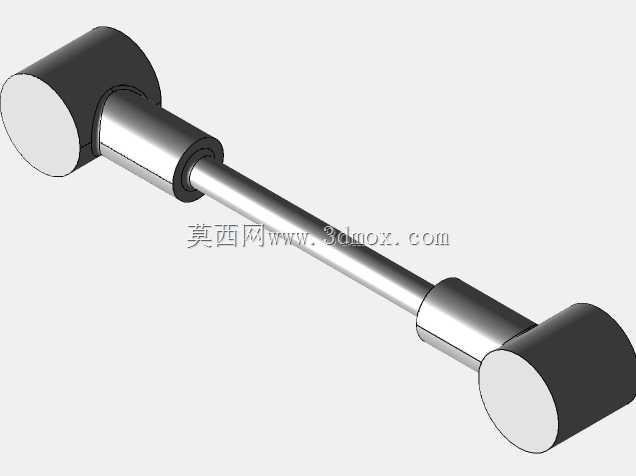

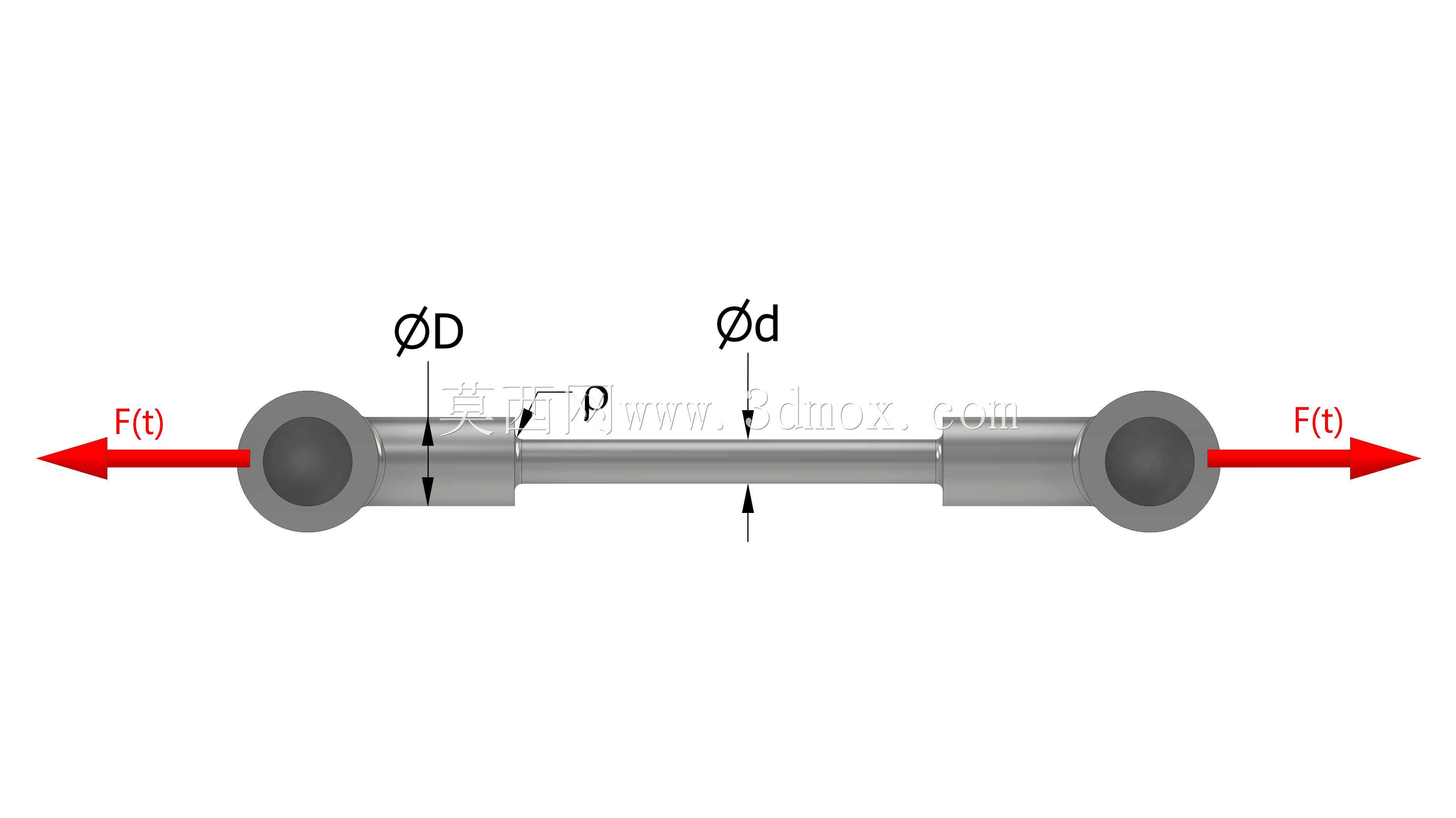

　　在商用车与乘用车辆的底盘悬架系统中，这类两端带限位端头的长轴类构件，主要承担摆臂与副车架、减震组件与车身安装点之间的铰接传力作用，日常工况下需要持续承受路面颠簸带来的交变径向载荷，同时要适配悬架跳动过程中的小角度转动需求，是底盘行走系统里核心的传力连接件。从结构设计逻辑来看，两端的大直径圆柱端头是核心的限位结构，安装时端头会卡在对应安装座的限位槽内，避免轴体在车辆行驶过程中出现轴向窜动，防止连接松脱引发的底盘异响甚至构件脱落风险；中间的长杆段是主要的传力主体，杆身与轴套、橡胶衬套配合的部位做了等直径设计，保证衬套压装后受力均匀，不会出现局部应力集中导致的衬套过早磨损。靠近两端端头的位置设计了直径略小于杆身的台阶槽，

　　这个结构是用来安装轴用挡圈或者密封胶圈的，一方面可以阻挡泥沙、积水进入衬套配合面，延缓衬套老化锈蚀，另一方面也能对衬套的轴向位置做二次限位，避免长期交变载荷下衬套出现移位。从安装边界来看，这类轴件的总长度需要严格匹配悬架摆臂两侧安装座的开档间距，端头直径要大于安装座的开孔尺寸，保证限位有效；中间杆身的直径要和配套衬套的内径保持过渡配合公差，压装后既不会出现松旷，也不会因为过盈量过大导致衬套橡胶层被挤压变形失效。在实际建模过程中，这类轴件的同轴度公差是核心管控要点，两端端头的圆柱面与中间杆身的同轴度需要控制在0.02mm以内，否则安装后会出现衬套偏磨，车辆行驶时会出现跑偏、轮胎异常磨损的问题；杆身的表面粗糙度需要达到Ra1.6以上，

　　降低与衬套摩擦过程中的磨损速率，延长构件的使用寿命。端头的边缘做了小尺寸的倒角处理，一方面是安装时起到导向作用，方便轴件快速穿入安装孔，另一方面也能去除加工毛刺，避免安装时毛刺刮伤衬套内表面。在实际应用场景中，这类轴件不仅用在传统燃油车的悬架系统上，在新能源车型的底盘副车架连接、电池包悬置结构中也有类似的结构应用，只是根据载荷大小调整了杆身直径与端头厚度。设计时需要根据整车满载载荷、极限冲击载荷计算杆身的最小直径，保证在过坑、急刹等极限工况下，轴件不会出现弯曲变形或者断裂；同时要考虑维修拆装的便利性，轴件的端头不需要额外加工螺纹，直接通过压装或者敲入的方式即可完成安装，拆卸时使用专用冲子从一端敲击即可取出，降低售后维修的操作难度。

　　杆身的材质一般选用中碳钢调制处理，表面做镀锌或者达克罗防腐处理，应对车辆底盘复杂的泥水、盐雾腐蚀环境，保证构件的使用寿命能覆盖整车的质保周期。在建模装配验证阶段，需要模拟悬架上下极限跳动的全行程，检查轴件与周边摆臂、减震器、车身护板等构件的间隙，避免极限工况下出现运动干涉，同时要核对轴件的安装方向，保证挡圈槽的位置与安装座的挡圈卡槽完全对齐，避免挡圈无法装入导致的装配失效。
