不混溶液体混合用静态螺杆结构设计

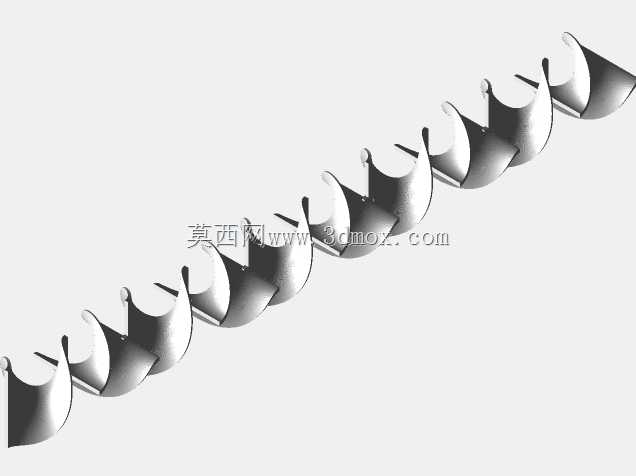

　　在精细化工、食品加工、石油炼化等涉及多相流体输送的生产场景中，不同黏度、不相溶的介质混合均匀度直接决定最终产品的品质稳定性，传统动态搅拌部件往往存在动密封泄漏风险、剪切力破坏热敏性物料、能耗偏高的痛点，这类无动力驱动的静态混合螺杆正是针对上述工况开发的核心传质元件。该部件整体采用连续螺旋叶片沿中心轴等距排布的结构形式，没有额外的运动构件，完全依靠流体在流道内流经螺旋曲面时产生的分割、剪切、旋转、重新汇合作用，实现不同相介质的均匀分散混合，不需要外接动力输入，也不存在动密封点，能适配高压、高洁净要求的流体输送管路。从结构设计逻辑来看，螺旋叶片的导程、叶片扭转角度、相邻叶片的衔接弧度都经过流场仿真校核，

　　叶片边缘与外管内壁的间隙控制在合理范围，既避免流体走短路形成混合死区，也不会因为间隙过小导致大颗粒杂质卡滞，叶片与中心轴的连接采用圆滑过渡结构，减少流体阻力的同时也避免物料在连接缝隙处残留结垢，适配含少量固体颗粒的浆料混合工况。安装层面，该静态螺杆的整体外径与常规工业管路的内径匹配，两端可根据管路连接形式适配焊接、法兰快装等接口，轴向长度根据混合精度要求可灵活调整，单段螺杆可直接嵌入对应规格的管道内部，不需要额外改动原有管路的支撑结构，安装边界完全贴合现有工业流体管路的布置规范，不需要为其预留额外的设备安装空间。实际工况应用中，这类静态螺杆可用于油品调合过程中不同组分油品的均匀混合，避免分层导致的产品指标波动；

　　在食品饮料生产线上可用于糖浆、香精与基液的在线混合，相比传统搅拌罐减少了物料滞留时间，适配连续化生产节奏；在污水处理药剂投加工段，可实现絮凝剂与污水的快速分散混合，提升絮凝反应效率。结构细节上，螺旋叶片的厚度根据输送介质的腐蚀、磨损特性做对应选型，面对腐蚀性介质时叶片表面可做钝化处理，面对含固体颗粒的磨损性介质时可适当提升叶片厚度并做表面硬化处理，中心轴的两端设置定位台阶，嵌入管道后可通过两端的挡圈或者法兰凸缘实现轴向固定，避免流体长期冲刷导致螺杆轴向窜动影响混合效果。流体经过该螺杆时，每经过一个螺旋单元就会被分割成多股流束，流束在螺旋曲面的引导下发生旋转并改变流动方向，中心区域的流体被推向管壁，管壁附近的流体被导向中心，

　　形成径向的对流交换，同时相邻流束之间在流动过程中产生速度差形成剪切作用，将分散相的液滴或者气泡破碎到更小的尺寸，最终实现不同介质的均匀混合，整个混合过程完全依靠流体自身的动能完成，压损控制在合理区间，不会对管路系统的输送泵造成额外的负载压力。设计过程中需要重点校核螺旋叶片的导程与管径的比例关系，导程过大会导致流体旋转强度不足，混合均匀度达不到工艺要求，导程过小则会大幅提升流体阻力，增加系统输送能耗；叶片的扭转角度需要保证流体在流经叶片表面时不会形成局部涡流区，避免长期运行过程中杂质沉积在叶片背面导致流道堵塞；中心轴的直径也需要匹配管径，轴径过大会挤占流道通流面积，轴径过小则会导致整体结构刚性不足，在高速流体长期冲刷下产生振动疲劳。
