CA6140车床配套热杯结构三维设计

　　在普通卧式车床的日常加工运维场景里，这类配套热杯部件是CA6140系列车床润滑与温控系统里的关键组成，很多一线车间的机修和结构设计人员在做车床备件测绘、老设备改造时，都会接触到这类零件的结构复刻与优化。从实际装机的工况来看，它安装在车床主轴箱侧部的预留安装位，和主轴的循环润滑回路直接连通，核心作用是承接润滑系统回流的润滑油，同时在设备连续高速切削作业时，通过自身的腔体结构和外部空气形成热交换，带走润滑油携带的主轴轴承、齿轮副运转产生的摩擦热量，避免润滑油温过高导致粘度下降，影响传动副的润滑膜形成，最终出现齿轮磨损加剧、主轴回转精度超差的问题。

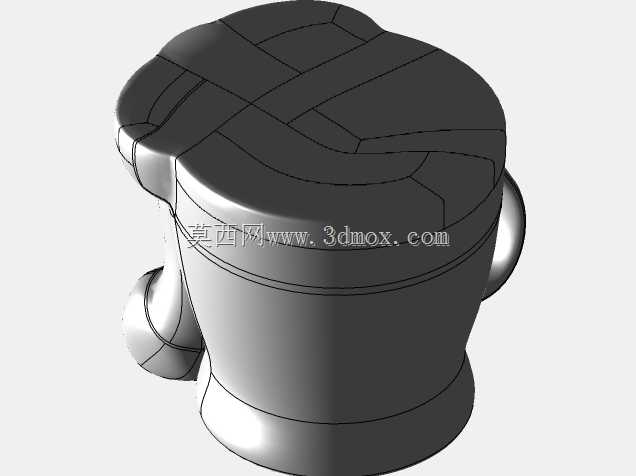

　　从结构设计的逻辑来看，这个部件的整体外形做了带侧置接口的桶式结构，顶部的分块式密封端盖是设计里的重点，没有采用整体式平端盖，而是拆分了多块密封压合面，一方面是为了适配安装位置上方的车床床身筋板避让空间，不用在安装时额外拆除周边的走线架或护板，就能直接完成端盖的拆装维护；另一方面分块式的密封结构可以在局部密封件老化时，单独更换对应位置的密封压条，不用整体拆解整个端盖，减少日常维护的工作量。侧部伸出的两个管状接口，分别对应润滑油的进油和回油通路，接口的位置做了加厚的凸台结构，避免长期受油管振动拉扯出现接口根部开裂的问题，这也是很多原厂备件在长期使用后容易出现故障的位置，建模时特意保留了这个位置的圆角过渡和壁厚加强设计，和实际装机的零件结构完全匹配。

　　从安装边界的尺寸来看，整个部件的主体桶身直径适配CA6140车床主轴箱侧部的安装座孔，底部的定位止口和安装座的配合公差选的是过渡配合，安装时不需要额外做适配加工，就能直接卡入原有安装位，侧部接口的中心高和原有润滑油管的接头中心高完全对齐，更换备件时不用重新调整油管的走线路径，直接对接锁紧管接头就能完成装配。顶部端盖的最高凸起位置，和上方床身护板的预留间隙控制在15mm以上，即使设备运行时出现轻微的振动位移，也不会和周边部件发生运动干涉。桶身内部的腔体做了平滑的圆弧过渡，没有直角死角，避免润滑油回流时携带的金属切屑杂质沉积在腔体角落，堵塞回油通路，腔体底部做了1:50的斜度导向回油口，能让回流的润滑油带着杂质顺利流回油箱，不会在腔体内存积油泥。

　　很多刚接触车床结构设计的人员容易忽略这类辅助部件的细节，比如端盖的密封槽深度、接口的壁厚加强、安装止口的公差配合，这些细节如果在建模时没有还原到位，做出来的备件装机后很容易出现漏油、温升高、安装干涉的问题。这个结构在建模时完全按照实际测绘的尺寸还原，包括桶身外壁的加强筋位置、端盖分块的拼接缝位置、侧部接口的外螺纹规格，都和原厂零件保持一致，不管是用来做备件加工的参考，还是做车床整体的装配模拟，都能直接匹配CA6140车床的整体装配结构，不需要再做额外的结构调整。在实际车间应用里，这类部件的损坏大多是因为长期冷热交替导致的密封件老化，或者是接口受外力拉扯开裂，还原这个结构的时候也特意保留了易损位置的设计基准，方便设计人员在做备件优化时，针对性地调整壁厚或者密封结构，提升部件的使用寿命。
