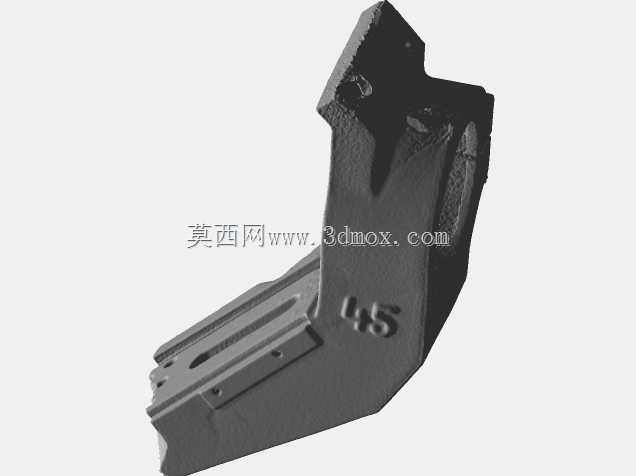

CA6140车床随机扫描异形支撑结构件

　　在普通卧式车床的长期运维与精度保持工作中，床身、溜板、刀架等核心部件之外的各类异形支撑连接件，往往是决定整机运行稳定性的隐性关键要素，这类零件大多没有规则的几何外形，传统测绘手段很难精准还原其铸造圆角、安装面形位公差、加强筋布局等细节，通过三维扫描获取的实体数据，能为备件复刻、磨损修复、结构优化提供最贴合原机状态的基准参考。本次还原的这款支撑结构件，是CA6140车床床身与溜板箱辅助定位机构的连接部件，日常承担着分散切削载荷、抵消纵向走刀时的侧向扭矩、保障导轨副配合间隙稳定的作用，在车床进行大进给量外圆切削、端面重切削作业时，该零件会承接来自刀架传递的部分振动载荷，避免载荷直接作用在导轨面造成局部磨损不均。从结构设计逻辑来看，

　　该零件采用一体化铸造成型后再做安装面机加工的工艺路线，主体为变截面L型支撑结构，拐角处设置了45°加厚加强筋，筋板与主体壁面采用R8圆角过渡，避免应力集中造成的铸造裂纹或长期受载断裂；零件上部设置两个对称的沉头安装孔，用于和床身侧的定位凸台配合锁紧，下部的长条形开槽结构则用于和溜板侧的调节滑块配合，可实现小范围的安装位置微调，抵消长期使用后的装配间隙累积。安装边界方面，零件上部安装面的平面度要求控制在0.02mm以内，与床身贴合后不得有超过0.01mm的塞尺塞入间隙，下部开槽的宽度公差为H7，与配合滑块的间隙控制在0.01-0.03mm之间，保证滑动调节顺畅无卡滞，同时不会在切削过程中产生窜动。在实际的设备维修场景中，

　　这类异形铸件如果采用传统卡尺测绘的方式进行复刻，很容易忽略铸造拔模斜度、非加工面的自然形变、安装孔位的相对位置偏差等细节，导致加工出的备件无法顺利装配，或是装配后出现受力不均、振动偏大的问题，而基于三维扫描获取的点云数据逆向构建的模型，能够1:1还原零件的所有几何特征，包括非加工面的铸造纹理过渡、安装孔的倒角尺寸、筋板的实际厚度等细节，加工出的备件可以直接替换原有磨损件，无需二次修配，大幅缩短车床故障停机的维修周期。从功能特性上看，该零件的非安装面保留了铸造毛坯的原始表面，没有做额外的机加工处理，既可以控制零件的生产成本，也能通过铸造表面的应力释放层提升零件的抗振阻尼，吸收切削过程中产生的高频振动；

　　零件上标注的45°标识是安装方向对位标记，维修装配时可通过该标记快速确认安装朝向，避免装反造成的机构运动干涉。在进行车床改造升级时，该模型也可作为基础参考，通过对筋板厚度、安装孔位的微调，适配加装数显尺、自动进给机构等改造需求，不用重新对整机结构进行测绘，大幅降低改造设计的工作量。对于从事机床维修、备件加工、设备改造的结构工程师来说，这类扫描得到的实体零件模型，比理论设计图纸更具实际参考价值，因为理论图纸往往只标注加工面的尺寸公差，不会体现铸件长期使用后的自然形变、铸造工艺带来的尺寸偏差，而实际装配过程中这些非理论尺寸的细节，恰恰是决定备件能否顺利替换、装配后设备精度能否达标的关键。在建模过程中，需要重点关注安装面的形位公差还原、加强筋与主体的过渡圆角处理、开槽部位的平行度控制，这些细节直接影响零件的实际使用性能，如果过渡圆角处理过小，零件在受冲击载荷时容易在拐角处产生裂纹，如果开槽平行度超差，会导致调节滑块卡滞，无法正常调整间隙。
