CA6140车床圆形旋转底座鼓轮结构

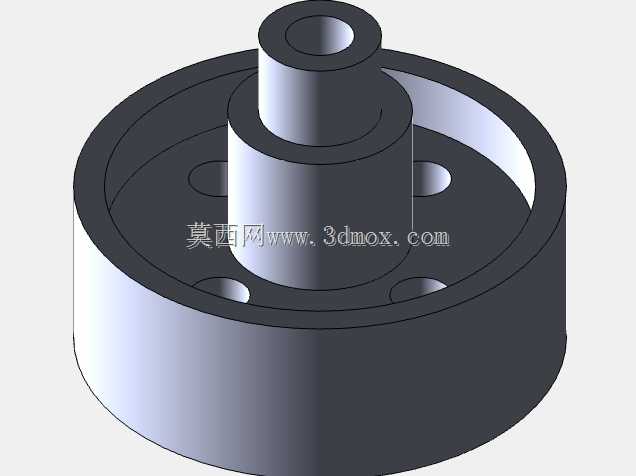

　　该回转鼓轮构件是CA6140普通车床进给传动系统中的配套功能部件，主要承担进给运动的行程切换、传动路径换向的核心作用，安装在车床溜板箱内部的传动轴系上，与操纵机构的拨叉、行程挡块配合动作，实现车削加工过程中不同进给量的自动切换、纵横进给的互锁以及行程过载时的安全脱开。从结构设计来看，整体采用同轴回转体布局，主体为带环形外缘的盘式基座，中心设置阶梯式通孔用于与传动轴配合安装，孔的公差带选用H7级精度，保证与轴颈的过渡配合要求，既可以传递额定扭矩，又能在检修时顺利拆卸不会出现卡滞。盘体端面上均匀分布四个沉头安装孔，用于固定端面端盖或者联动拨盘，孔位的位置度公差控制在0.02mm以内，避免高速回转时出现动不平衡量引发的机床振动。中心向上延伸的阶梯凸台是与操纵机构摆杆配合的工作面，凸台外圆按照设计轨迹加工有不同深度的曲线槽，槽道的轮廓精度直接决定了进给切换的动作顺畅度，槽边做了R0.5的圆角钝化处理，减少摆杆触头在槽内滑动时的磨损，延长构件的实际使用寿命。

　　在实际加工场景中，该构件的工作转速通常不超过200r/min，承受的径向载荷来自摆杆触头的周期性接触压力，轴向载荷来自传动齿轮的端面抵紧力，因此材质选用45号钢经调质处理，硬度控制在HB220-250区间，兼顾芯部韧性与表面耐磨性，曲线槽表面做高频淬火处理，硬度达到HRC45-50，避免长期滑动摩擦出现槽道塌陷导致进给动作失灵。安装边界方面，构件的最大外圆直径需要匹配溜板箱内部的安装腔空间，装配后外缘与腔体内壁的单边间隙保留2.5-3mm，既不会因为间隙过小出现运转剐蹭，也不会因为间隙过大浪费箱体内部的宝贵安装空间；中心凸台的高度需要严格控制，保证装配后摆杆触头的行程完全覆盖曲线槽的全段轨迹，不会出现脱槽或者行程不足的问题。

　　设计过程中需要重点考虑动平衡性能，由于盘体上的安装孔、曲线槽都是非对称分布结构，建模阶段需要对回转体做质量属性分析，在质量偏大的对应端面做去重平衡处理，将剩余不平衡量控制在G6.3级精度以内，避免车床高速进给时出现溜板箱振动，影响工件的表面加工粗糙度。同时曲线槽的轨迹设计需要严格匹配车床进给量的切换逻辑，不同槽段的深度差对应不同的拨叉移动行程，槽道的过渡段采用平滑圆弧衔接，保证摆杆触头在槽内移动时没有卡滞点，切换进给动作时不会出现冲击异响。在装配适配性上，构件的端面与相邻止推垫片的接触平面需要保证平面度公差在0.01mm以内，避免装配后出现端面跳动，导致传动轴承受额外的弯曲载荷，长期运转引发轴系疲劳损坏。日常维护时，该构件的曲线槽需要定期涂抹锂基润滑脂，减少触头与槽道的干摩擦，每半年的设备二级保养时需要检查槽道的磨损量，当槽道深度磨损超过0.3mm时需要及时更换，避免出现进给动作失灵引发的加工撞刀事故。
