CA6140车床用旋钮多层叠装注塑成型模具

　　这套叠层结构的模具，核心服务于CA6140普通车床操作面板上的调节旋钮批量注塑生产，在机床附件加工车间的注塑工段，这类模具直接决定了操作旋钮的成型精度与装配适配性——毕竟车床操作旋钮是操作人员每天高频触碰、调节进给参数与主轴转速的核心交互部件，尺寸偏差、配合间隙过大都会直接导致操作卡顿、档位定位不准，甚至在设备运行中出现旋钮松脱的安全隐患。

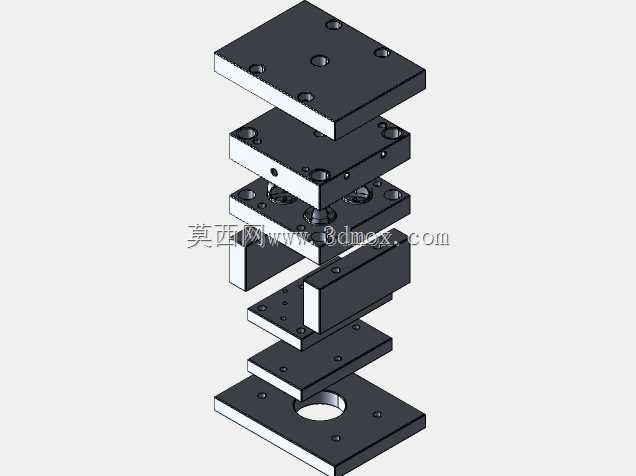

　　从结构设计逻辑来看，整套模架采用多层板叠装的分体式布局，从顶层到底层依次排布了定模座板、定模板、动模镶块安装板、卸料板、导向承托板、动模座板，每一层板件都做了精准的销钉定位孔与螺栓过孔，合模时依靠四角的导柱导套实现零错位对中，避免注塑过程中出现披锋、偏心的问题。设计时特意将旋钮的型腔设置在中间层的镶块位置，一方面方便后续磨损后单独更换镶块，不用整套模架报废，降低车间的模具维护成本；另一方面多层叠装的流道设计可以缩短熔融塑料的填充路径，让ABS或者增强尼龙材质的熔料在型腔内填充更均匀，减少旋钮成型后的缩痕、翘曲问题，保证旋钮外圆的圆柱度控制在0.02mm以内，和车床面板上的安装轴配合时，转动阻尼均匀无卡滞。

　　在安装边界上，整套模架的外形尺寸适配车间常用的120吨卧式注塑机的拉杆间距，安装时直接通过动定模座板上的U型槽压块固定在注塑机的动定模板上，不需要额外做转接板，适配性很强。模架的开模行程设计预留了足够的卸料空间，开模后卸料板会自动把成型好的旋钮从型芯上顶出，不需要人工手动取件，能适配自动化机械手取件的生产节拍，单班产能可以稳定在1200件以上，满足机床厂每月上百台CA6140车床的旋钮配件装配需求，同时也能覆盖售后维修市场的配件供应。

　　实际生产场景中，这套模具的冷却水路做了分层环绕设计，每一层模板都对应设置了独立的冷却水循环通道，靠近型腔的位置水路距离型腔壁保持15mm的均匀间距，保证成型过程中型腔各位置温度一致，旋钮冷却收缩均匀，成型后的旋钮内孔尺寸公差稳定在H7级别，和操作面板上的电位器轴配合时，不需要额外做二次修配，直接压装就能达到设计要求的转动手感。导向部件全部采用标准模架的导柱导套，配合面做了淬火处理，硬度达到HRC58以上，长期反复开合模也不会出现拉毛、错位的问题，模具的正常使用寿命可以达到30万模次以上，对于机床配件这类批量不算特别大但精度要求稳定的生产场景来说，这种结构的模具性价比远高于简易的两板模。另外在浇口位置的设计上，特意选择了旋钮内侧的潜伏式浇口，开模时浇口会自动和产品分离，不需要人工修剪浇口，成型后的旋钮外表面没有浇口痕迹，外观质感统一，装配到车床上之后和操作面板的整体视觉风格匹配，不会出现突兀的浇口残留影响操作体验。
