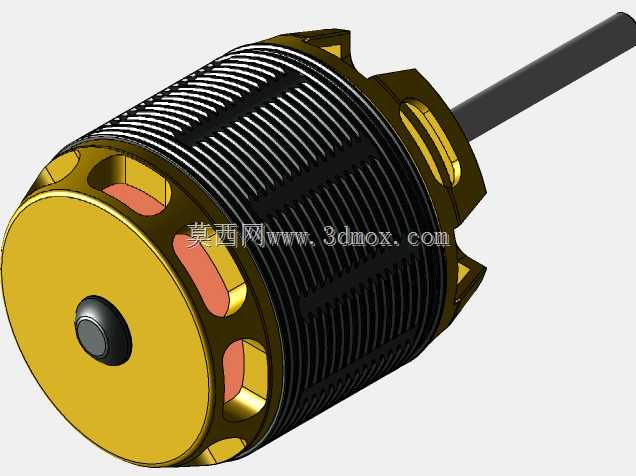

ScorpionHKI-4530外转子无刷电机三维结构

　　这款外转子无刷电机的建模工作，最初是为了适配中型航模固定翼、500级遥控直升机以及大尺寸穿越机的动力选型需求开展的，在实际的航模动力系统匹配中，这类高KV值外转子电机的输出特性、安装尺寸直接决定了整机的推重比、续航表现以及飞行操控手感，不少结构设计从业者在做航模动力舱布局时，往往会因为缺少精准的电机三维数模，出现安装孔位错位、电机轴与传动机构同轴度偏差、散热间隙预留不足等问题，直接影响后续的装机调试效率。

　　从实际使用场景来看，这类540KV规格的外转子无刷电机，除了航模领域外，也可适配小型电动滑板、桌面级数控转台、轻型云台的动力输出单元，其外转子结构的设计本身就自带扭矩输出优势，相比同尺寸内转子电机，低转速下的扭矩储备更充足，不需要搭配大减速比的减速组就能直接驱动负载，能有效缩减动力总成的整体体积与重量。建模过程中首先还原的是定子与转子的配合边界，定子铁芯部分的散热筋结构做了等比例还原，外壳上的轴向散热槽并非装饰性结构，实际运行时转子随输出轴同步转动，会带动外部空气顺着散热槽形成轴向风道，直接带走定子绕组工作时产生的热量，避免长时间大负载运行下出现绕组退磁、效率骤降的问题。

　　输出轴部分采用6mm直径的标准轴径，轴伸长度为55mm，这个尺寸是匹配主流螺旋桨夹、同步带轮以及齿轮传动件的通用规格，设计时特意预留了轴上的扁位定位结构，避免传动件与轴之间出现相对滑动，传递扭矩时不会产生虚位。电机前端盖的安装孔位采用均布设计，四个安装孔的节圆尺寸严格按照实物测量值还原，安装孔的沉台深度也做了精准复刻，选型时只要匹配对应孔位的电机座，就能直接完成装配，不需要二次修配安装位。端盖上的镂空结构一方面是为了减轻整体重量，另一方面也能辅助散热，让空气从端盖侧面进入电机内部，配合外转子的散热槽形成完整的散热循环。

　　建模时对电机的出线位置也做了精准定位，动力线从电机尾部侧方引出，出线口的位置避开了安装孔位与机身结构的干涉区域，在做整机布线设计时，可以直接根据数模上的出线位置规划走线槽，避免装机后出现动力线被转子剐蹭、被安装座挤压的问题。转子外壳的磁钢排布结构在数模中做了分层还原，磁钢与转子外壳的过盈配合边界也做了标注，对于需要做电机性能仿真的从业者来说，可以直接基于这个数模划分网格，开展磁场仿真、散热仿真以及动平衡校核工作。

　　从安装边界来看，电机主体的最大外径为45mm，总长度不含输出轴的部分为30mm，在做动力舱布局时，只要预留出直径47mm、长度方向包含轴伸总共90mm的安装空间，就能满足电机的装配与运行需求，不会出现结构干涉。电机尾部的轴端固定结构也做了还原，卡簧槽的位置与尺寸完全匹配实物，拆解维护时可以直接参照数模的结构顺序拆卸，不会因为结构不清晰造成零件损坏。不同于很多简化版的电机模型，这个数模把所有影响装配的细节都做了还原，包括端盖与定子的配合止口、转子磁钢与定子的气隙宽度、轴承的安装位尺寸，不管是用来做整机装配的干涉检查，还是用来做动力系统的匹配计算，都能直接使用，不需要再额外核对实物尺寸调整模型参数。在实际的选型工作中，很多设计者容易忽略电机轴伸长度与安装位的匹配问题，比如轴伸过长会导致螺旋桨夹与电机端盖产生摩擦，轴伸过短则无法固定传动件，这个数模精准还原的55mm轴伸尺寸，可以直接用来匹配对应的传动连接件，减少选型时的尺寸核对工作量。另外，电机外壳的散热筋深度也做了1:1还原，在做散热仿真时，可以直接提取散热筋的表面积参数，计算不同负载下的电机温升，为动力系统的散热设计提供准确的模型依据。
