机床用立式导向滑轮安装组件结构设计

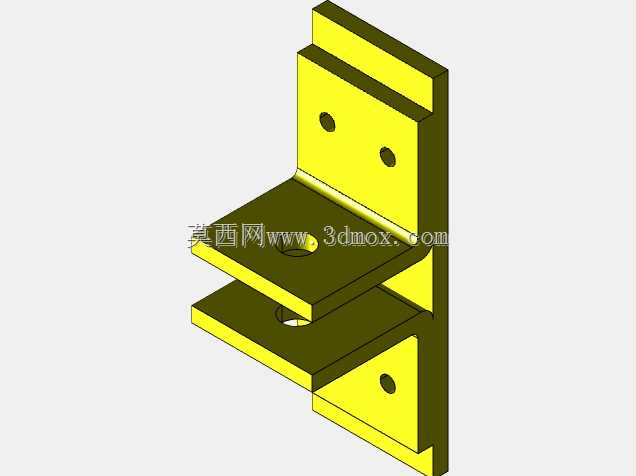

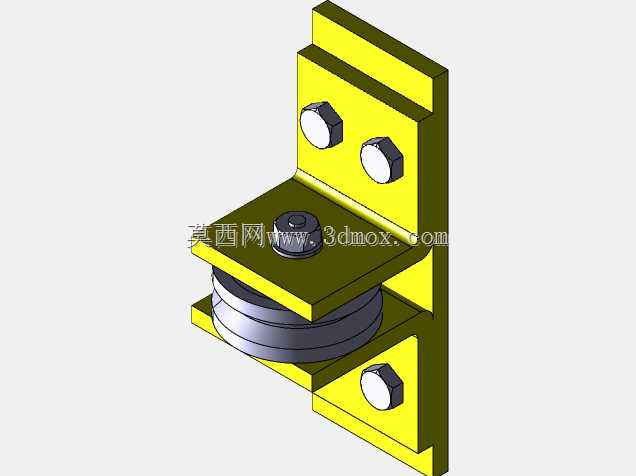

　　这套导向滑轮安装组件，主要应用在普通车床、CA系列普通机床的进给系统侧部走线、软轴传动或者配重牵引的辅助导向场景，很多车间里在用的老款卧式车床，床身侧面的配重钢索、或者润滑管路的导向固定，都会用到这类结构，相比一体式焊接的滑轮架，这种分体装配的结构在后期维护更换滑轮的时候，不需要整体切割支架，只需要拆开上部的压板就能取出滑轮，维修效率能提升不少。从结构设计逻辑来看，整个组件采用L型立式安装背板作为承载基体，背板上预留了四个内六角圆柱头螺钉的安装孔位，上下分布的孔位可以适配床身侧壁不同间距的安装螺孔，安装的时候不需要额外在床身上重新打孔，直接利用原有设备的预留安装位就能固定，安装边界控制得比较紧凑，背板整体厚度在8mm左右，

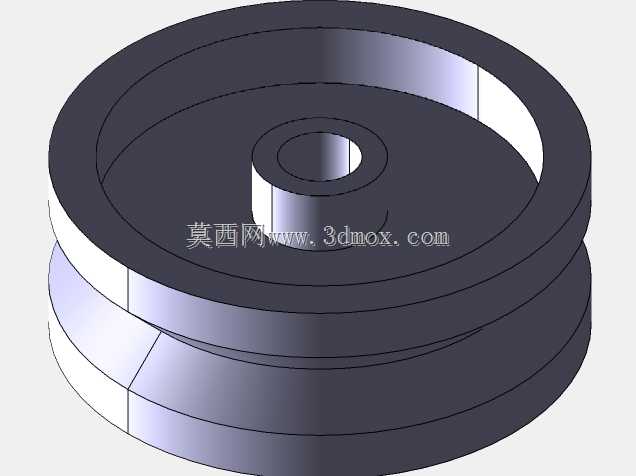

　　突出安装面的总高度不超过120mm，横向宽度控制在70mm以内，不会和床身旁边的溜板箱、进给手轮等运动部件产生运动干涉，这点在机床改造或者备件替换的时候非常重要，很多维修工程师找替换件最在意的就是安装尺寸能不能直接对上，不需要额外修配。滑轮部分采用单轮槽的结构设计，轮槽的弧度适配直径6-10mm的钢索或者尼龙拉绳，轮体内部镶嵌了滑动轴承，不需要额外加装润滑嘴，日常维护的时候只需要在轮槽和轴承缝隙处滴注少量机油就能保证转动顺畅，不会出现卡滞导致钢索磨损加剧的问题。上部的压板采用和背板同材质的Q235钢板加工，两个内六角螺钉穿过压板直接拧入背板的螺纹孔，把滑轮的中心轴牢牢压在安装槽内，这种固定方式相比轴端卡簧固定的结构，承载能力更强，

　　在承受配重类的交变载荷的时候，不会出现轴窜动或者卡簧脱落的问题，毕竟机床的配重牵引是长期往复运动的工况，紧固件的防松设计必须到位，所有螺钉都采用标准内六角圆柱头螺钉，装配的时候用标准内六角扳手就能操作，不需要特殊工具，车间一线的维修人员不用准备专用工装就能完成拆装。下部的加强折边是整个结构的受力补强设计，因为滑轮在承受钢索拉力的时候，会对背板产生一个垂直于安装面的倾覆力矩，如果没有下部的折边分担受力，长期使用后背板容易在螺钉孔位置出现变形，导致滑轮偏磨，加了这个折边之后，折边会顶在安装基准面上，抵消大部分倾覆力矩，让四个安装螺钉主要承受拉力，而不是复合的拉弯载荷，大幅提升整个组件的使用寿命。实际使用的时候，钢索从滑轮槽内绕过，

　　运动方向可以实现90度的转向，不管是垂直方向的配重牵引，还是水平方向的软轴传动导向，都能通过这个组件完成方向转换，轮槽的边缘做了圆角钝化处理，不会在钢索运动的时候刮伤钢索表面的钢丝，减少钢索断丝的概率，降低设备运行的安全隐患。很多做机床备件加工的厂家在生产这类滑轮组件的时候，都会把表面做喷塑或者镀锌处理，图里的黄色外观就是常见的机床附件喷塑配色，和机床整体的钣金配色保持一致，同时也能起到防锈的作用，在车间多切削液、多油污的环境下，表面涂层不容易脱落，能长时间保持基体不被锈蚀。从建模的角度来说，整个组件的装配关系非常清晰，背板、压板、滑轮、螺钉、中心轴这些零件都是标准件加简单机加工件的组合，没有复杂的曲面特征，结构工程师在做同类导向组件设计的时候，可以直接参考这种安装固定方式，根据实际的载荷大小调整背板厚度、滑轮直径和螺钉规格，不需要从零开始构思结构，能节省不少设计时间，尤其是在做机床改造、自动化生产线的辅助牵引导向的时候，这种结构的适配性非常强，只要安装空间足够，调整几个尺寸参数就能用到不同的设备上。
