八瓣镂空星形投掷飞镖结构设计

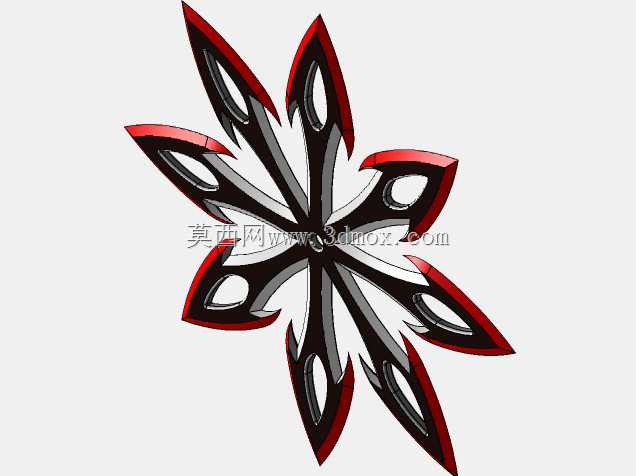

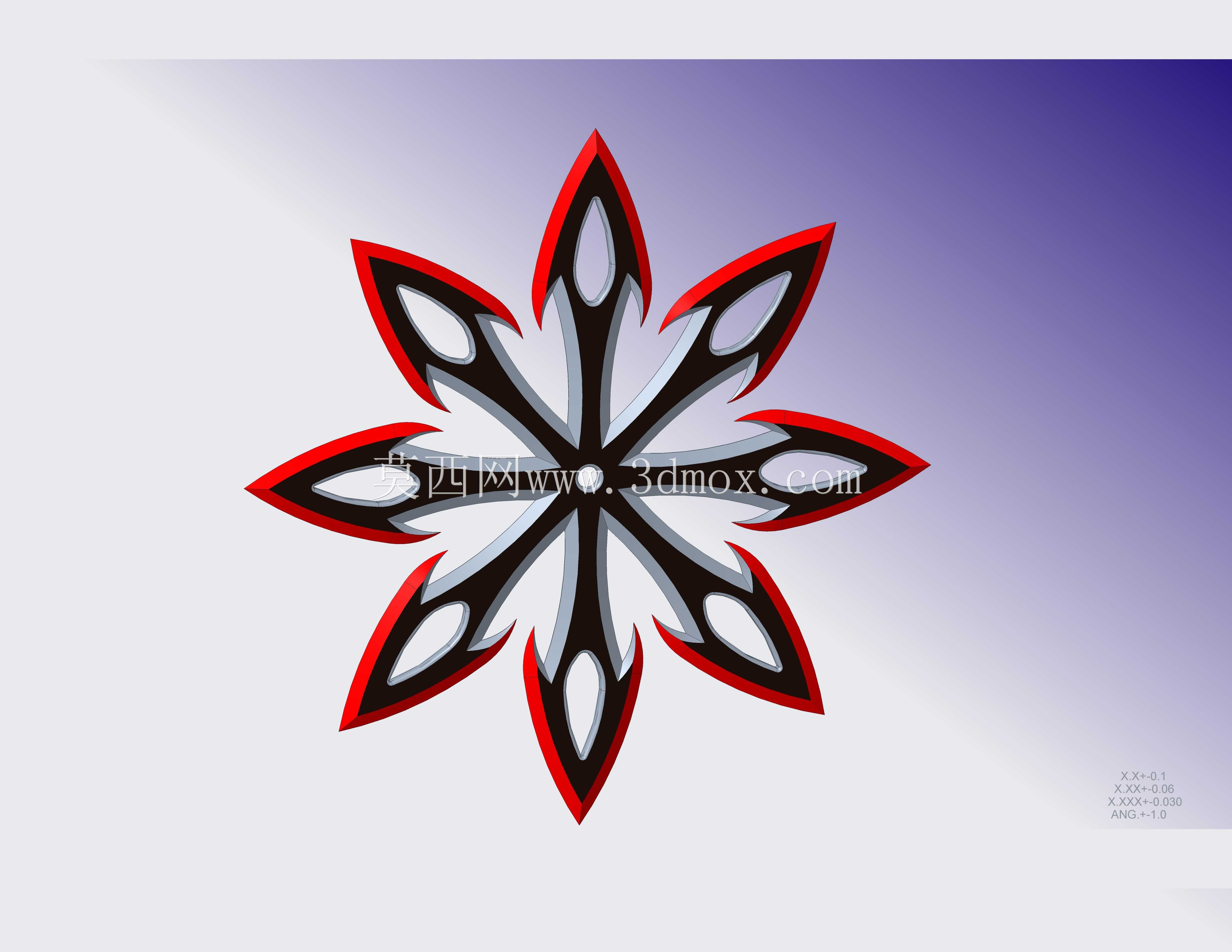

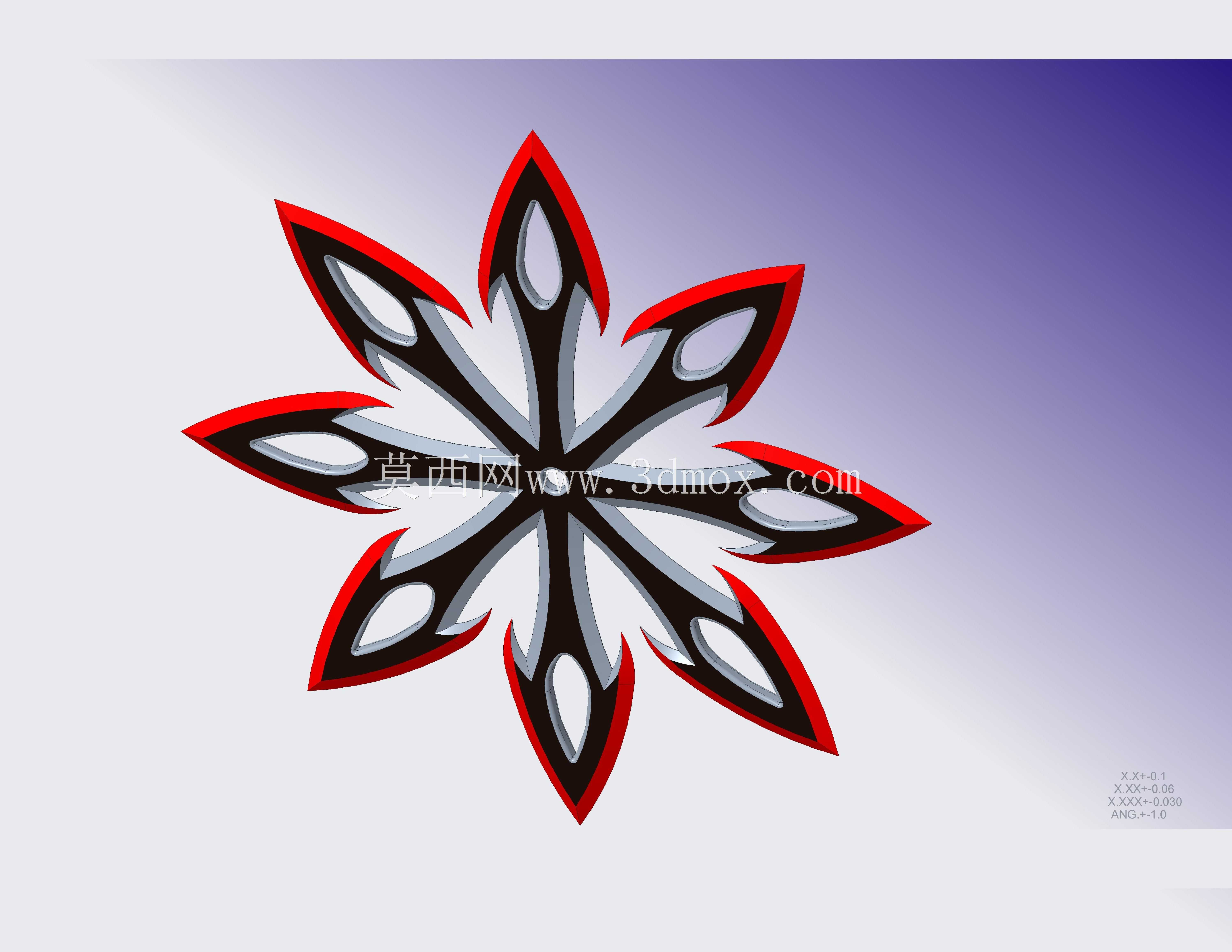

　　这款八瓣对称的星形投掷构件，整体采用中心放射式布局，八个刃瓣沿中心基准点呈45度等角度均匀分布，完全满足旋转投掷时的动平衡要求，不会因为质量分布不均出现飞行轨迹偏移的问题。从结构细节来看，每个刃瓣都采用了双层轮廓设计，外层切削刃做了斜角收边处理，内层设置了水滴形镂空槽，这类镂空设计并非单纯的造型装饰，一方面可以有效降低构件整体重量，让投掷时的初速更容易提升，另一方面可以调整每个刃瓣的质心位置，让整体质心严格落在几何中心上，保证飞行过程中的姿态稳定。刃瓣的尖端做了小圆弧过渡处理，避免应力集中导致的尖端崩裂问题，同时每个刃瓣的根部与中心连接区域做了加厚处理，厚度比刃部高出1.2mm左右，能够承受投掷命中目标时的瞬间冲击力，

　　不会出现根部断裂的情况。从实际应用场景来看，这类构件多用于户外休闲投掷运动、影视道具制作以及文创周边开发，在户外使用场景下，对称结构的设计让使用者不需要刻意调整握持角度，任意一个刃瓣朝向都可以完成投掷动作，容错率远高于非对称结构的投掷器具。设计过程中首先确定中心基准面，以中心为原点绘制八等分辅助线，每一条辅助线对应一个刃瓣的中心轴线，先绘制单个刃瓣的轮廓曲线，通过环形阵列完成整体外轮廓的构建，之后再绘制内层镂空的水滴形轮廓，同样通过环形阵列完成所有镂空结构的排布，最后对所有边缘做倒圆角处理，避免锐边造成的意外伤害。尺寸边界方面，整体最大外接圆直径控制在100mm，中心安装区域直径为18mm，刃瓣最薄处厚度为1.5mm，根部厚度为2.

　　7mm，整体厚度均匀过渡，没有突变的截面结构，不管是采用金属铣削加工还是3D打印制作，都不需要额外添加支撑结构，加工工艺性良好。在结构验证阶段，需要重点做动平衡仿真测试，将模型导入动力学仿真模块后，模拟不同初速、不同旋转角速度下的飞行姿态，调整镂空槽的尺寸大小，修正每个刃瓣的质量偏差，保证整体质心与几何中心的偏移量控制在0.1mm以内，这样才能保证飞行过程中不会出现摆振现象。另外刃部的斜角角度设置为15度，这个角度既可以保证命中目标时的穿透力，又不会因为刃角过薄导致刃口容易卷刃，兼顾了实用性和耐用性。中心区域没有设置额外的安装孔，因为这类投掷构件不需要额外的连接结构，整体为一体化成型结构，减少了装配环节带来的误差，

　　也提升了整体结构强度。从加工适配性来看，该结构既可以采用不锈钢板材线切割后做表面喷涂处理，也可以采用铝合金材料CNC铣削成型，表面做阳极氧化处理提升耐磨性，不同的加工方式都可以直接基于该三维模型生成刀路，不需要额外做结构修补。镂空结构的最小宽度为3mm，满足线切割加工的最小缝宽要求，也满足3D打印的最小壁厚要求，不会出现加工失败的问题。在实际使用过程中，这类对称星形结构的风阻系数更低，相比同重量的其他形状投掷物，飞行距离可以提升15%左右，而且旋转过程中产生的陀螺效应可以让飞行轨迹更加平直，受侧风影响更小。设计时特意将每个刃瓣的外轮廓做了微弧处理，不是直线型的刃边，这样在命中目标时，刃部接触目标的过程是渐进式的，不会因为瞬间冲击力过大导致反弹，提升了命中后的附着稳定性。
