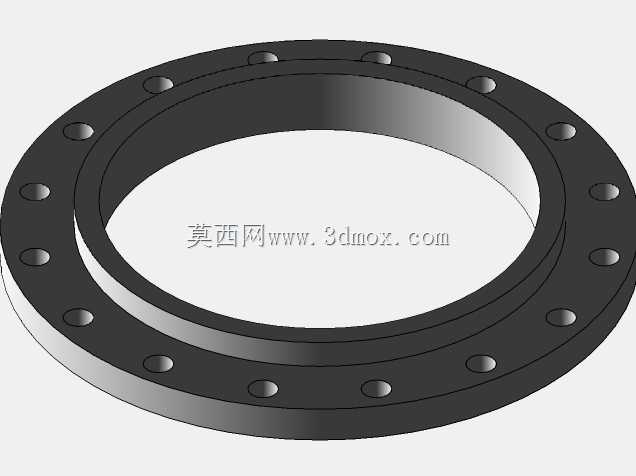

16英寸150LB突面平焊法兰结构

　　在石油化工、市政给排水、暖通空调、工业动力管线等涉及流体输送的场景中，法兰是实现管段之间、管线与设备之间可拆卸刚性连接的核心承压部件，本次呈现的16英寸公称通径、150磅压力等级的突面法兰，适配ASME B16.5标准体系下的低压流体输送工况，在常温、中低压的水、蒸汽、油品、常规腐蚀性介质输送管线中应用广泛。这类法兰的实际作用，是通过圆周均布的螺栓预紧力，挤压法兰密封面间的垫片，形成可靠的静密封结构，同时承担管线内压产生的轴向拉力、管线安装错位带来的剪切力，以及设备运行振动传递的交变载荷，避免管线连接位置出现泄漏、结构失效等问题。从设计思路来看，该法兰采用突面（RF）密封面结构，密封面凸起高度约2mm，相比全平面法兰，

　　突面结构能够将螺栓预紧力集中在较窄的密封环带上，在同等螺栓预紧扭矩下获得更高的密封比压，适配石棉橡胶垫、缠绕垫、四氟垫等多种常用非金属或半金属垫片，降低现场安装的垫片选型门槛。法兰本体采用平焊结构设计，即法兰内孔与对接钢管外径保留0.5-1.5mm的装配间隙，安装时将钢管插入法兰内孔至密封面背侧定位台阶位置，在法兰内外两侧分别进行角焊缝焊接，相比对焊法兰，平焊结构的加工成本更低、现场焊接装配难度更小，非常适合150LB这类低压等级的工况使用，在民用建筑、常规工业厂区的管线铺设中能够大幅压缩施工周期与材料成本。从外形尺寸与安装边界来看，该法兰的密封面外径、螺栓孔中心圆直径、螺栓孔数量与孔径均严格匹配16英寸150LB的标准参数，

　　圆周均布的螺栓孔采用跨中布置方式，即相邻两个螺栓孔的中心连线与法兰垂直、水平轴线呈22.5度夹角，避免安装时出现密封面受力不均的问题；法兰本体厚度经过承压强度校核，能够承受150LB等级对应的常温下1.9MPa左右的工作压力，同时预留足够的腐蚀裕量，适配多数常规工业环境的长期使用需求。建模过程中，重点还原了法兰的核心装配特征：密封面的表面粗糙度要求对应的结构特征、螺栓孔的倒角处理、法兰内外径的焊接坡口结构、背面与钢管贴合的定位台阶，所有特征的尺寸公差均参考工业管道安装的实际要求设置，比如螺栓孔直径比配套螺栓大2mm，抵消现场管线安装时的位置偏差，降低穿螺栓的难度；法兰背面与螺栓螺母接触的位置做了平面度控制，避免螺栓拧紧时出现偏载，

　　导致螺栓受力不均断裂。在实际工程选型中，这类法兰需要匹配对应压力等级的螺栓、垫片，安装时需要按照对角顺序分次拧紧螺栓，保证密封面各位置的压缩量均匀，避免出现局部压溃垫片或者预紧力不足的问题；同时在管线长期运行过程中，需要在装置停车检修期检查法兰连接位置的螺栓预紧力，补偿垫片蠕变带来的预紧力损失，避免运行过程中出现泄漏。很多刚接触管路设计的工程师容易忽略法兰安装的操作空间需求，这类16英寸法兰的螺栓中心圆直径较大，安装时需要预留足够的扳手操作空间，在管线排布时不能将法兰位置紧贴墙面、其他管线或者设备本体，否则会导致现场无法完成螺栓拧紧作业，这也是建模过程中需要给设计人员传递的核心边界信息——模型不仅要呈现零件本身的结构，还要隐含安装、运维的空间需求提示。另外，该法兰的突面密封面在运输、存放过程中需要做防护处理，避免磕碰划伤密封面，导致安装后出现密封失效，这一细节在模型的密封面边缘倒角设计上也有体现，边缘的小倒角能够减少搬运过程中密封面被磕碰的概率，符合工业零件的实际设计逻辑。
