电梯导轨固定用TK5A型轨夹结构

　　在电梯井道的导轨安装作业中，轨夹是承担导轨定位、载荷传递、位移限制的核心连接零件，TK5A型轨夹正是适配T型导轨安装场景的专用压紧固定件，主要应用于乘客电梯、载货电梯的主副导轨与井道支架的连接节点，同时也可在升降类输送设备、垂直提升工装的轨道固定场景中通用。从实际使用场景来看，电梯运行过程中导靴会沿导轨持续传递水平方向的晃动载荷、制动瞬间的冲击载荷，轨夹需要持续提供稳定的压紧力，既要避免导轨在长期交变载荷下出现窜动移位，也要预留微量的形变余量，抵消建筑沉降、温度形变带来的尺寸偏差，防止导轨出现硬点卡滞导靴的问题。

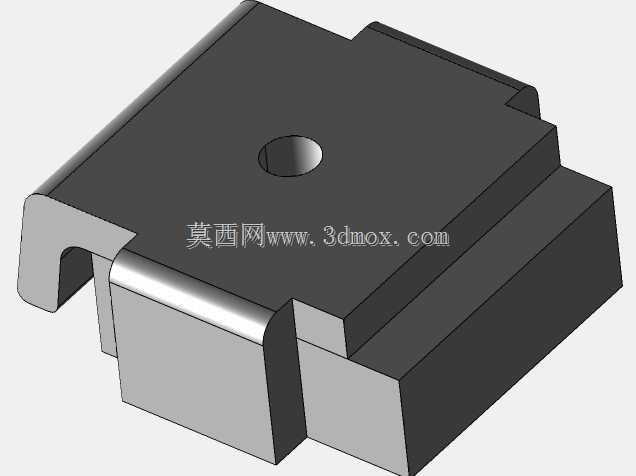

　　这款轨夹的结构设计完全围绕压紧受力与安装便捷性展开，主体采用方块式承力结构，底部设置与T型导轨侧边轮廓匹配的卡槽结构，卡槽的内侧面做了圆弧过渡处理，避免应力集中在棱角位置，长期受载时不会出现裂纹断裂问题；主体顶面居中设置沉头安装孔，用于穿装固定螺栓，将轨夹锁紧在井道预埋的安装支架上，沉孔的深度刚好覆盖螺栓头的高度，安装后螺栓头不会突出零件表面，避免与周边的导靴、安全钳部件产生运动干涉。零件的侧边设置阶梯式的压紧凸台，凸台的压紧面与导轨背面完全贴合，螺栓锁紧时压紧力会均匀作用在导轨的接触面上，不会出现局部压痕或者单点压紧导致的导轨倾斜问题。

　　从安装边界来看，这款轨夹的整体外形为方块式结构，各边均做了倒角处理，没有尖锐的棱角，井道内安装作业时不会划伤施工人员的手套或者线缆，安装时不需要额外的加工适配，直接卡入T型导轨的侧边，穿入螺栓预紧后调整导轨的垂直度与直线度，再按照规定扭矩锁紧即可完成固定，相比焊接式的导轨固定方式，这种轨夹连接的结构后期调整导轨精度、更换导轨段时不需要动火作业，维保效率提升明显。设计过程中针对受力薄弱位置做了加厚处理，卡槽的壁厚满足1.5倍额定载荷的强度冗余，即使在电梯安全钳动作的极端冲击载荷下，也不会出现断裂、滑脱的问题；零件的各安装面均设置了合理的形位公差，压紧面的平面度控制在0.1mm以内，保证锁紧时与导轨、支架的面接触状态，避免线接触导致的压紧力不足、长期使用后螺栓松动的问题。

　　在实际选型适配时，这款轨夹专门匹配TK5A规格的T型导轨，卡槽的开口尺寸与导轨的侧边厚度做了公差适配，安装时既可以轻松卡入导轨，又不会出现过大的配合间隙导致导轨晃动；零件的整体高度经过优化，不会超出导轨安装支架的安装空间，在狭小的井道空间内也能顺利完成安装作业，不需要额外预留操作余量。不同于普通的平板式压块，这款轨夹的一体式结构没有拼接焊缝，整体的受力一致性更好，长期使用过程中不会出现焊缝开裂的问题，金属材质的本体经过表面防锈处理，在井道内的潮湿环境下也不会出现锈蚀卡死的问题，后期维保调整时螺栓可以正常拆卸，不会因为锈蚀导致零件无法拆解。
