电梯客舱导向靴结构三维设计

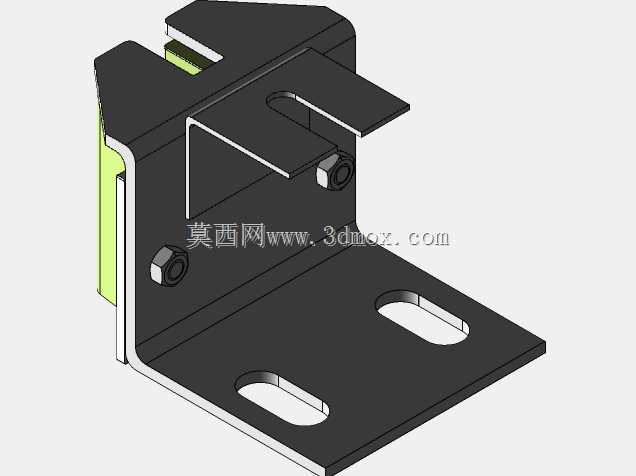

　　这款导向靴是电梯运行系统里直接对接轿厢与导轨的核心接触部件，日常安装在轿厢架的上下四角位置，承担着沿导轨方向约束轿厢水平自由度、抵消运行过程中偏载晃动的作用，是保障电梯平稳运行的关键受力件。从结构组成来看，主体采用折弯钣金支架作为承载基体，支架底部设计两个平行的长圆形安装腰孔，这类腰孔的设计并非随意设置，现场安装时可以根据导轨的实际安装偏差，在水平方向微调导向靴的固定位置，抵消土建施工或者导轨安装带来的位置误差，避免硬装配导致的运行卡滞。支架的立板部分通过两个内六角圆柱头螺钉固定滑动导向块，导向块采用耐磨的非金属复合材质，和T型电梯导轨的工作面直接接触，滑动过程中不会刮伤导轨表面，同时自身具备一定的自润滑特性，

　　能降低运行过程中的摩擦噪音与磨损速率。立板上方伸出的两个平行定位折边，刚好卡在导轨的顶面两侧，形成上下方向的辅助限位，避免电梯启停瞬间的冲击力导致导向块脱出导轨工作面，这部分折边的折弯角度经过反复校核，和导轨顶面预留了0.5到1毫米的间隙，既不会因为间隙过大失去限位作用，也不会因为间隙过小在导轨接头位置产生磕碰。设计这类导向靴的时候，首先要匹配对应型号的导轨截面尺寸，这款适配的是常规T型导轨，导向块的开槽宽度和导轨工作面的宽度公差控制在0.2毫米以内，保证滑动过程中不会出现横向窜动。钣金支架的板材厚度选用3毫米的冷轧钢板，折弯后做喷塑防锈处理，整体的强度可以承受额定载重下轿厢的偏载冲击力，不会在长期运行后出现支架变形的问题。

　　安装边界方面，支架底部的安装面到导向块工作面的垂直距离是固定的，适配常规轿厢架的安装板尺寸，两个腰孔的中心距按照行业通用的安装孔位设计，可以直接替换同规格的老旧导向靴，不需要对轿厢架做额外的打孔改造。实际应用场景里，除了常规的乘客电梯，这类导向靴也可以用在载货电梯、杂物梯的轿厢导向系统中，部分低速的自动人行道梯级导向结构也会采用类似的折弯支架加滑动块的设计思路。设计过程中需要重点校核几个受力点：一是底部安装孔的拉拔强度，要保证在安全钳动作的瞬间，支架不会从安装板上撕裂；二是导向块固定螺钉的剪切强度，避免长期受横向力导致螺钉断裂；三是折弯处的圆角处理，避免应力集中导致支架在长期交变载荷下出现疲劳裂纹。和滚轮导靴相比，

　　这种滑动式导向靴结构更简单，成本更低，维护的时候只需要定期检查导向块的磨损量，磨损到限位刻度的时候直接更换导向块即可，不需要复杂的调整工序，非常适合中低速电梯的使用场景。导向块和支架之间预留了微小的调整间隙，安装时可以通过垫片微调导向块和导轨的贴合压力，保证四个角的导向靴受力均匀，避免单侧磨损过快。整个支架的折弯工艺性也经过优化，所有折弯边都预留了足够的折弯让位，不会出现工艺干涉，量产时可以通过数控冲床下料、数控折弯一次成型，不需要额外的焊接工序，生产效率高，尺寸一致性好。
