电梯设备用电缆卷绕滚筒结构

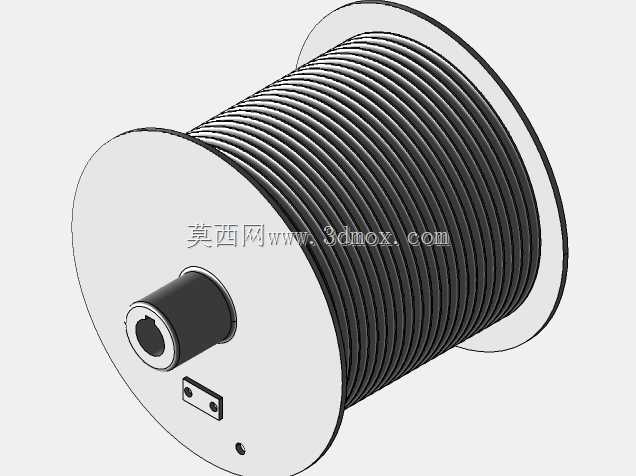

　　在电梯垂直运行的整套系统里，电缆卷筒的核心作用是承载随行电缆的有序收放，避免线缆在轿厢上下往复运动过程中出现缠绕、剐蹭、过度拉扯的问题，直接关系到电梯供电与信号传输的稳定性。这类卷绕部件的设计首先要匹配随行电缆的弯曲半径要求，卷筒的筒体直径不能小于电缆允许最小弯曲直径的1.2倍，否则长期往复弯折会造成电缆内部线芯断裂、屏蔽层破损，引发信号中断或者供电故障。从结构上看，该滚筒采用双侧挡边的工字形轮廓，筒体表面加工有等距的环形凹槽，每道凹槽的宽度与单根电缆的外径匹配，能够让电缆在卷绕过程中自动排列整齐，不会出现叠层、跑偏的情况，挡边的高度要大于满卷状态下电缆层叠的总厚度，预留至少15mm的安全余量，

　　防止电缆在收放速度波动时从筒体边缘脱出。端部的安装轴采用带键槽的空心轴结构，既可以减轻整体转动惯量，降低驱动端的负载，又能通过平键传递扭矩，保证卷筒转动时与支撑轴之间不会出现相对滑动，轴端的固定块采用沉头螺钉锁紧，安装时可以快速嵌入设备机架的安装座内，不需要额外设计复杂的抱紧结构，适配电梯井道内狭小的安装空间。设计过程中需要重点考虑动平衡性能，因为电梯运行时卷筒的转速会随轿厢移动速度变化，最高线速度通常能达到2m/s以上，如果筒体的质心偏离回转中心，会产生周期性振动，传递到井道构件上引发共振噪音，因此建模时要对筒体壁厚做均匀化处理，双侧挡边的厚度、重量保持一致，安装轴的同轴度公差控制在0.05mm以内。实际应用场景中，

　　这类电缆卷筒除了用在乘客电梯、货梯的随行电缆收放，还可以适配自动扶梯、施工升降机的线缆排布需求，安装边界需要预留出筒体直径1.5倍的径向空间，以及轴向两侧各20mm的安装操作间隙，支撑座的安装孔位要与轴端的固定尺寸匹配，保证转动时无卡滞。筒体表面的凹槽深度通常设置为电缆外径的1/3，既能够对电缆形成有效的导向约束，又不会因为凹槽过深导致电缆嵌入后脱出阻力过大，造成收放过程中电缆拉扯张力异常。挡边与筒体的连接位置做了圆角过渡处理，避免尖锐棱角在电缆卷绕时割伤电缆外护套，长期运行下也能减少应力集中，防止挡边与筒体连接位置出现疲劳开裂。端部的轴套采用自润滑材质设计，不需要定期加注润滑脂，适配电梯设备少维护的使用要求，能够在井道内多尘、

　　温湿度波动的环境下长期稳定运行，不会因为润滑失效出现转动卡涩的问题。建模时对所有配合面做了公差匹配，安装轴与机架轴承位的配合采用过渡配合，既保证装配时的便利性，又能避免运行过程中出现轴窜动，键槽的位置对称度公差符合通用机械传动的设计标准，能够直接适配常规的联轴器或者驱动连接结构，不需要二次修改尺寸。
