LAN8720以太网通讯接口板结构设计

　　在工业控制、嵌入式设备联网的场景中，以太网物理层接口板是实现设备数据交互、组网通讯的核心硬件载体，这款LAN8720 ETH板的三维结构设计，完全围绕实际硬件装配、设备集成的工程需求展开，没有多余的装饰性结构，所有几何特征都服务于功能实现与安装适配。从实际应用场景来看，这类接口板常被集成进小型工业控制终端、嵌入式数据采集模块、机床状态监测单元内部，负责将主控芯片的TTL电平信号转换为标准以太网物理层信号，实现设备与上位机、厂区局域网的有线数据传输，相比无线通讯方案，有线以太网的抗干扰能力更强，在车间复杂电磁环境下的通讯稳定性更有保障，因此在工业现场的设备联网改造、小型控制设备开发中应用十分广泛。

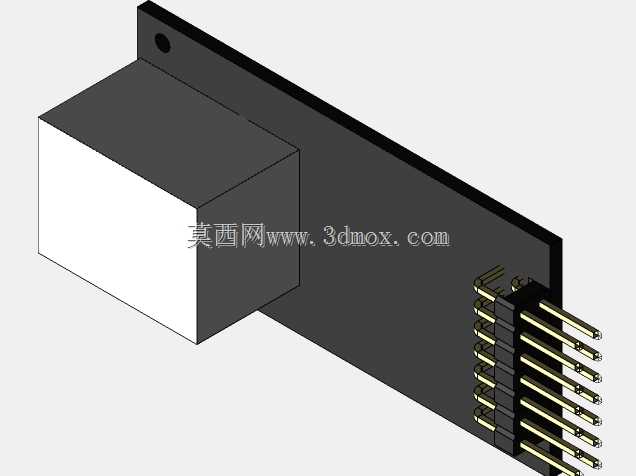

　　从结构设计思路来看，整个板件采用长条形PCB基板作为承载主体，基板一侧预留了单排直插排针作为与主控板的连接接口，排针的针脚间距严格遵循标准2.54mm排针间距规范，每根针脚的伸出长度、焊接端的预留尺寸都按照常规直插元件的焊接工艺要求设置，既保证插合时的接触可靠性，也避免针脚过长导致装配时与周边元件发生干涉。基板另一侧的网口变压器模块采用独立的屏蔽罩封装结构，屏蔽罩与PCB基板的贴合面预留了足够的焊接固定区域，屏蔽罩的边角做了小尺寸倒角处理，避免装配过程中锐边划伤操作人员或者周边线材。基板一端延伸出带安装孔的固定耳，安装孔的孔径适配常用的M2.5固定螺丝，固定耳的位置避开了板上所有元件的投影区域，安装时螺丝不会挤压到板上的电子元件，同时固定耳的弯折强度经过结构校核，在常规的设备振动工况下不会出现断裂、松动的问题。

　　在外形尺寸与安装边界的把控上，整个板件的宽度控制在极小的范围内，能够适配设备内部狭窄的安装空间，板上最高的元件就是网口变压器屏蔽罩，其高度尺寸经过严格控制，不会超出设备内部预留的板卡层间间距，排针的排列方向与基板长边平行，插合方向垂直于主控板板面，这种布局方式能够最大程度节省板卡堆叠时的横向占用空间。需要注意的是，这类以太网接口板存在不同的硬件版本差异，部分版本会增减外围滤波元件、调整指示灯位置，因此在进行结构适配设计时，不能直接照搬通用尺寸，必须对照实际使用的PCB实物核对元件布局、安装孔位、接口伸出长度，避免出现装配干涉。板上的元件布局遵循信号流向规则，从排针侧的信号输入到变压器侧的信号输出，走线路径最短化，对应的结构件避让区域也沿着信号流向设置，屏蔽罩的接地引脚位置预留了足够的铜箔接触区域，保证电磁屏蔽效果，减少工业现场的电磁干扰对通讯信号的影响。

　　在实际设备集成过程中，这类接口板通常采用排针直插的方式焊接在主控板的预留排座上，或者通过排针与杜邦线连接实现飞线安装，固定耳的安装孔可以配合铜柱将板件固定在设备壳体的内部凸台上，避免设备运输、运行过程中的振动导致板件松动、针脚脱焊。板件的边缘到周边元件的距离都预留了至少0.5mm的安全间隙，满足PCB加工的工艺要求，也避免组装时元件与板边发生磕碰。对于结构设计人员来说，建立这类接口板的三维模型时，不需要还原每一个细小的电阻电容元件，只需要准确还原板件的外轮廓、安装孔位、最高元件的高度、排针的位置与尺寸、接口的伸出长度这些关键装配特征，就能满足整机结构设计时的干涉检查、空间预留需求，同时模型的轻量化程度更高，在进行整机装配时不会占用过多的软件运行资源。
