直列安装式灯丝跳动传感器防护外壳

　　在普通车床的加工精度保持性运维场景中，灯丝跳动检测单元是长期被忽略但直接影响轴类件加工圆度、圆柱度指标的核心检测组件，这款直列安装的传感器外壳，正是为CA6140这类通用卧式车床的原位跳动检测场景配套设计的防护承载结构。从实际装机的适配逻辑来看，这款外壳没有采用常规传感器的径向旁置安装结构，而是选择直列串接的布局思路，核心是适配车床主轴端到尾座顶尖的轴向检测光路/磁路排布，避免旁置支架带来的安装干涉——在CA6140车床的床头箱输出端附近，可用安装空间被进给手轮、润滑管路、挂轮护板挤压得非常局促，常规的L型安装支架要么需要拆除原有润滑管线，要么会在卡盘装夹长棒料时发生碰撞，直列布局的外壳可以直接顺着主轴轴向固定在预设的安装基面上，

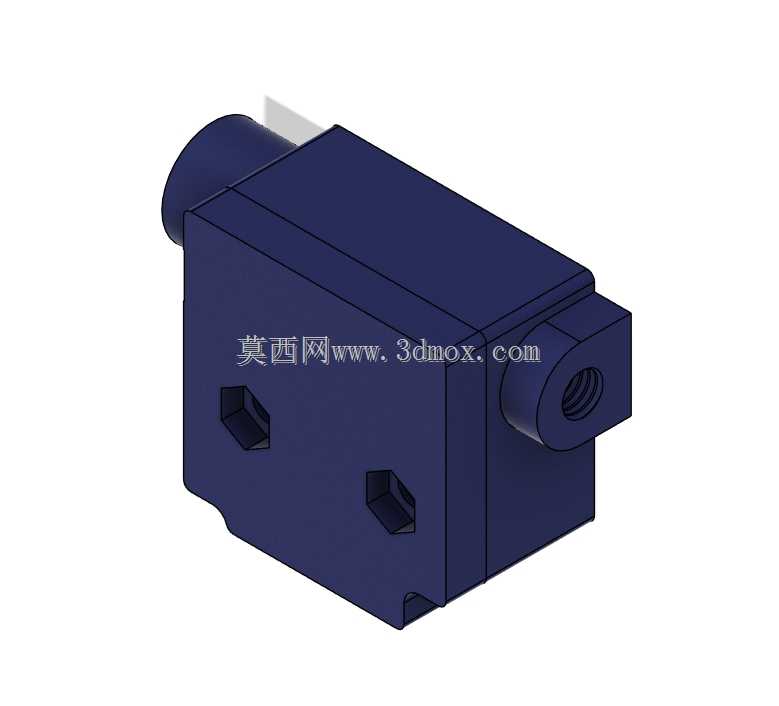

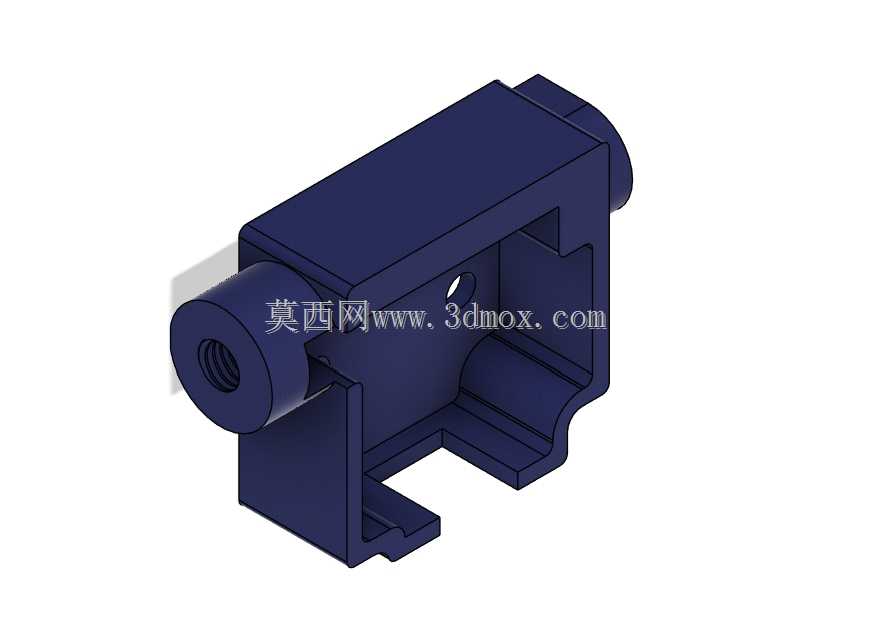

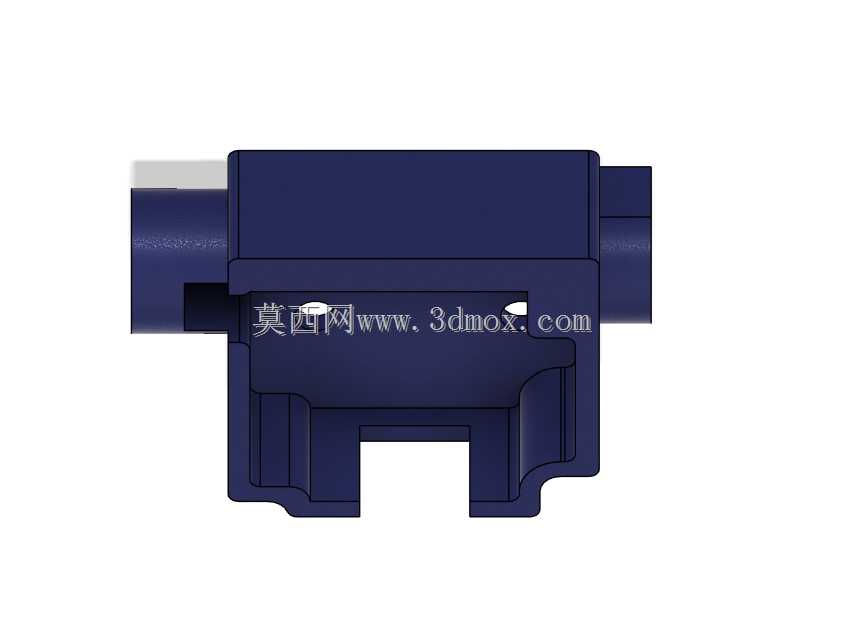

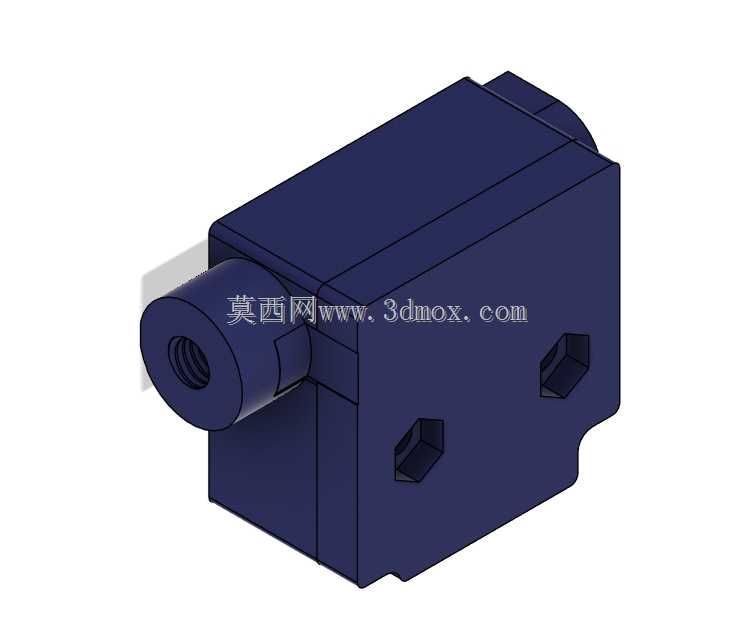

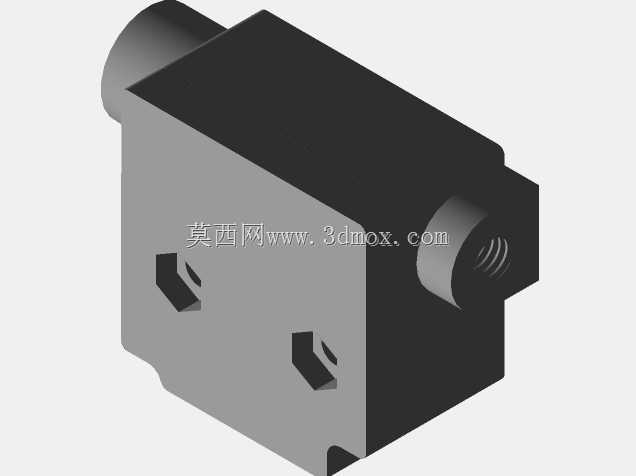

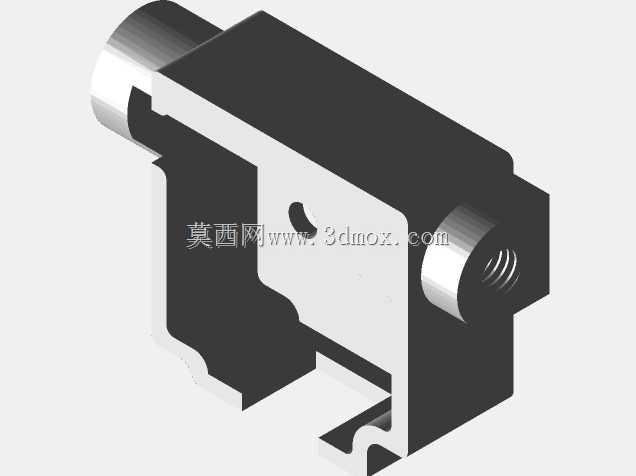

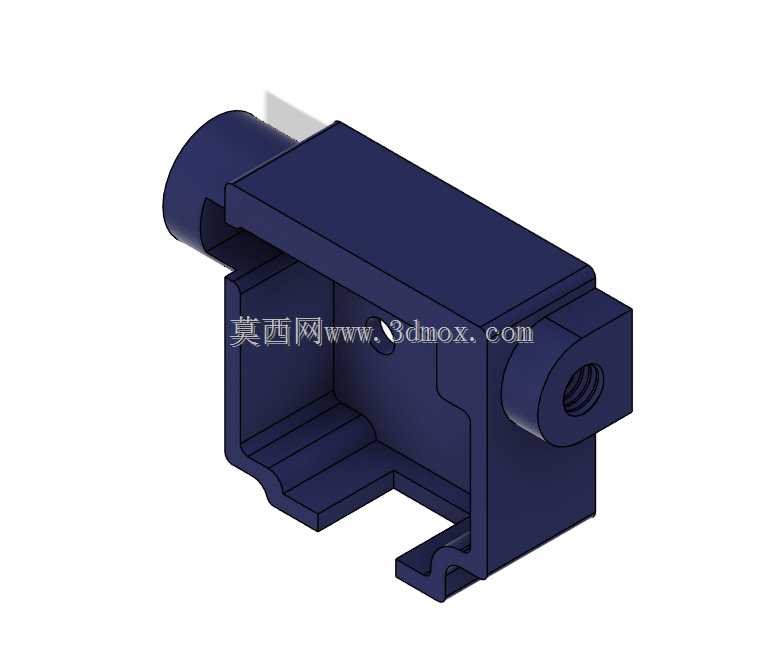

　　不需要额外探出安装支脚，安装边界完全控制在主轴侧方的预留安装槽范围内，不会和卡盘扳手、工件装夹动作产生运动干涉。从结构功能上拆解，外壳主体采用方块式基体加单侧轴向伸出的接口段设计，基体上预留的两个内六角沉孔，是用来穿装固定螺栓的安装位，沉孔深度刚好能把内六角螺栓的头部完全埋入壳体内，不会在外壳表面突出金属凸起，避免加工过程中飞溅的铁屑挂在螺栓头上积累成屑瘤，刮擦到旁边移动的进给拖板。轴向伸出的圆柱段内部做了内螺纹孔，这个位置是用来对接传感器的前端探头护套，螺纹连接的方式既可以保证探头安装的同轴度，也能在探头磨损需要更换的时候直接旋下更换，不需要拆解整个外壳的固定结构，减少现场运维的调整工作量。外壳基体的边角都做了小尺寸的倒角处理，不是为了外观美观，而是机加工件装配时的导向需求——安装位的两个固定孔和床身上的安装螺柱对位时，倒角可以让外壳在小范围偏差下顺利滑入安装位，不需要用铜锤反复敲击调整对位，降低装配时的外壳形变风险。从防护设计的角度，整个外壳的合模面（如果是切削加工则是拼接面）都做了止口结构，虽然模型里没有展示密封槽，但基体的壁厚预留了足够的加工余量，现场使用时可以根据车间的切削液飞溅情况，在止口处添加耐油橡胶密封垫，阻挡车床加工时喷出的乳化液、铁屑粉末进入壳体内部污染传感器核心元件，毕竟灯丝跳动传感器的核心检测元件对粉尘、油污非常敏感，一旦铁屑粉末进入壳体卡在探头运动副里，就会导致检测数据跳变，无法准确反馈主轴的径向跳动量，

　　直接误导操作人员对机床精度的判断。很多一线运维人员在加装跳动检测装置时，习惯用薄钢板弯折自制外壳，往往会忽略安装后的同轴度偏差问题，这款外壳在设计时就把探头安装孔的轴线和安装基面的平行度公差控制在0.02mm以内，直列安装后探头的检测方向刚好垂直对准主轴的检测基准面，不需要安装后反复调整探头角度，减少现场校准的工作量。另外外壳的整体尺寸控制非常紧凑，基体的长宽高尺寸刚好匹配CA6140车床床头箱侧面的预留安装凸台尺寸，不需要在床身上额外打孔攻丝，直接利用原有设备的预留安装孔就能完成固定，不会破坏机床原有的床身结构强度，对于存量设备的精度升级改造来说，这种无改装的适配结构能大幅降低现场施工的难度，也不会因为额外打孔导致床身应力集中，

　　影响机床长期使用的精度保持性。从材质适配的角度，这个外壳的结构既可以用铝合金切削加工来实现轻量化，避免太重的外壳长期压在安装凸台上导致固定螺栓松动，也可以用阻燃ABS材质3D打印做小批量的试制验证，壁厚设计均匀，不管是切削加工还是增材制造都不会出现壁厚突变导致的加工变形，两个安装沉孔的位置距离外壳边缘的距离足够，钻孔加工时不会出现边缘崩裂的问题，伸出段的外圆也做了退刀槽设计，车削加工螺纹时可以顺利退刀，不会在根部产生应力集中的尖角，避免长期受机床振动影响出现根部断裂的问题。在实际使用场景里，车床运行时的振动会通过床身传递到外壳上，这款外壳的固定孔间距做了优化，两个固定点的距离足够宽，安装后整个壳体的固有频率避开了车床主轴常用转速下的振动频率区间，不会因为共振导致壳体震颤，影响内部传感器的检测稳定性。
