CA6140车床用叉形传动连接构件

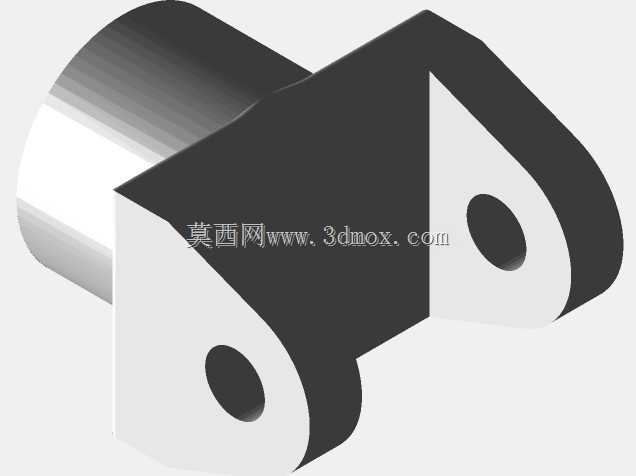

　　在普通卧式车床的进给传动与操作机构链路里，这类叉形构件是承担力传递与运动换向的核心小件，常布置在溜板箱、进给箱的操作拨叉组或者挂轮架的铰接点位，日常加工中频繁承受拨动力、铰接副的往复摩擦力，以及传动链启停带来的瞬时冲击载荷。从结构构型来看，构件一侧为带同轴通孔的圆柱安装段，孔位用于穿装铰接销轴或者支撑轴，保证构件能够绕固定轴线做定角度摆动，圆柱段的外圆面需要和安装座的孔位做间隙配合，配合公差通常选H7/h6级别，既保证转动灵活无卡滞，又不会因间隙过大出现传动旷量，影响操作手感与进给精度。另一侧为对称分布的双耳叉形结构，两个耳片上加工有同轴的销孔，用于和被驱动的滑移齿轮、拨杆或者连杆端头做铰接连接，耳片的厚度经过载荷校核，

　　能够承受额定拨动力下的剪切应力，不会在频繁换向操作中出现耳片变形、销孔拉长的失效问题。两个耳片之间的开档尺寸经过精确设计，刚好容纳被连接件的端头厚度，开档侧面的平行度公差控制在0.02mm以内，避免铰接后出现侧向别劲，加剧销轴与孔位的磨损。构件的过渡区域采用大圆弧平滑衔接，没有尖锐的应力集中棱角，在承受交变载荷时能够分散应力，避免长期使用后在转角位置出现疲劳裂纹。从安装边界来看，圆柱段的轴向长度需要匹配安装支座的厚度，装配后圆柱段端面要和支座端面保留0.1-0.2mm的轴向间隙，防止热胀后出现转动卡阻；叉形耳片的外轮廓尺寸要避开周边的齿轮、轴套等运动部件，最小运动间隙不小于3mm，保证构件摆动全程不会和相邻零件发生运动干涉。

　　设计这类零件时，首先要匹配CA6140车床对应安装点位的现有接口尺寸，包括铰接孔的中心距、安装段的轴径、叉形开档的宽度，保证零件能够直接替换原有失效件，不需要对床身或者其他传动部件做二次加工。其次要考虑零件的加工工艺性，圆柱段和销孔的加工可以在车床上完成一次装夹，保证同轴度要求，耳片的平面铣削要保证两个端面和孔轴线的垂直度，避免装配后销轴出现倾斜。选材方面通常选用45号优质碳素结构钢，毛坯采用模锻成型，保证金属纤维流线沿零件受力方向分布，提升整体抗冲击性能，加工完成后对销孔和圆柱配合面做高频淬火处理，硬度达到HRC40-45，提升耐磨性能，延长零件的使用寿命。在实际车床运维场景中，这类叉形件属于易损备件，当设备出现进给操作卡滞、

　　拨档跳档、传动异响问题时，往往需要检查这类叉形铰接件的销孔磨损量、圆柱段配合间隙，一旦磨损量超过0.1mm就需要及时更换，否则会导致进给传动精度下降，加工零件出现尺寸超差、表面波纹度不合格的问题。建模过程中需要重点还原各配合面的尺寸公差、形位公差要求，对过渡圆角、倒角等工艺结构不能省略，这些细节直接影响零件的加工可行性和实际装配效果，比如销孔端口的1×45°倒角，是为了装配时引导销轴顺利穿入，同时去除加工毛刺，避免装配时割伤操作人员或者刮伤销轴表面。另外，叉形构件的摆动角度范围需要在建模时做运动仿真验证，确认在整个工作行程内，构件和周边零件的最小安全间隙满足设计要求，不会出现运动死点或者干涉碰撞，保证装配到机床上后能够顺畅完成对应的传动动作。
