OPB804槽型光电传感器结构设计

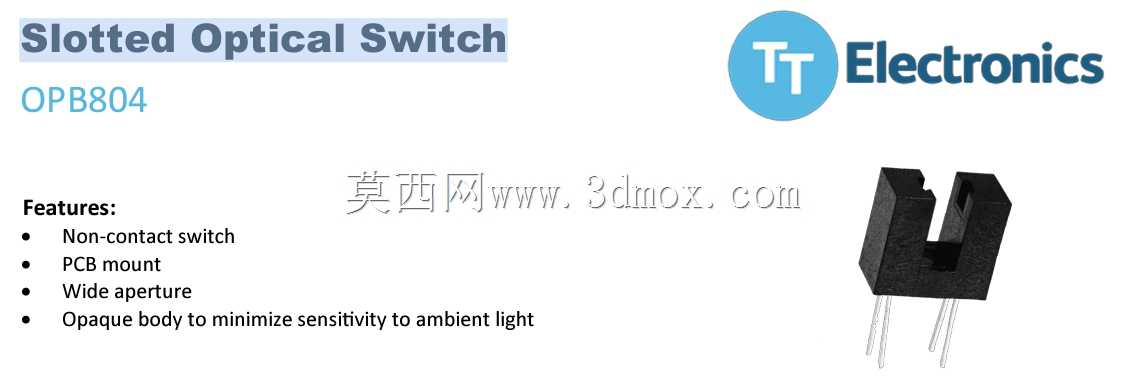

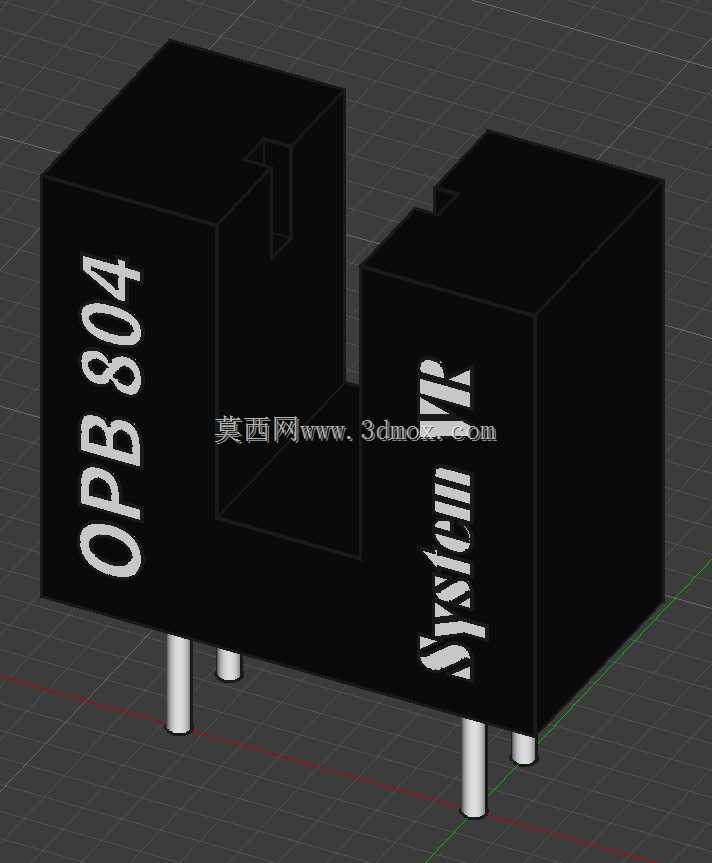

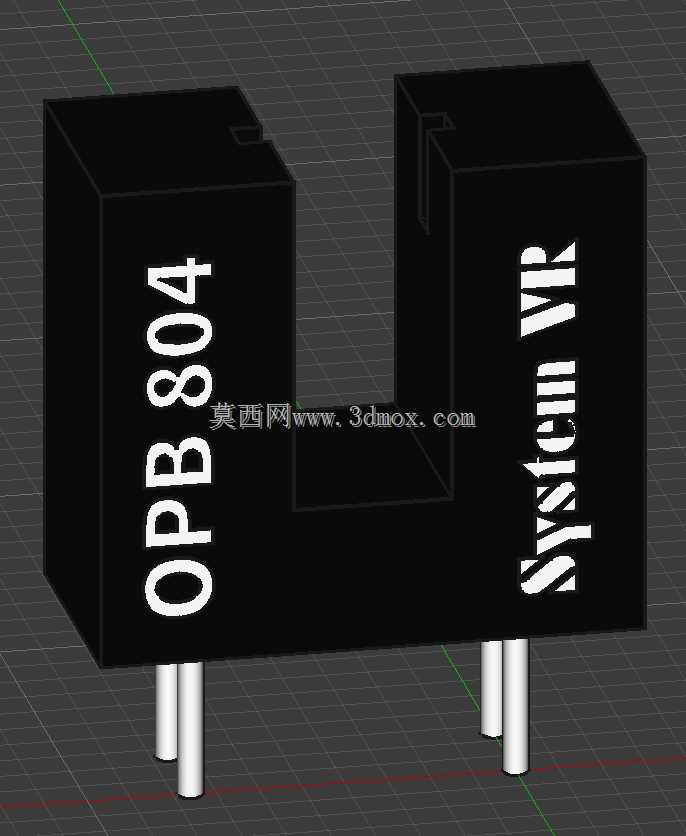

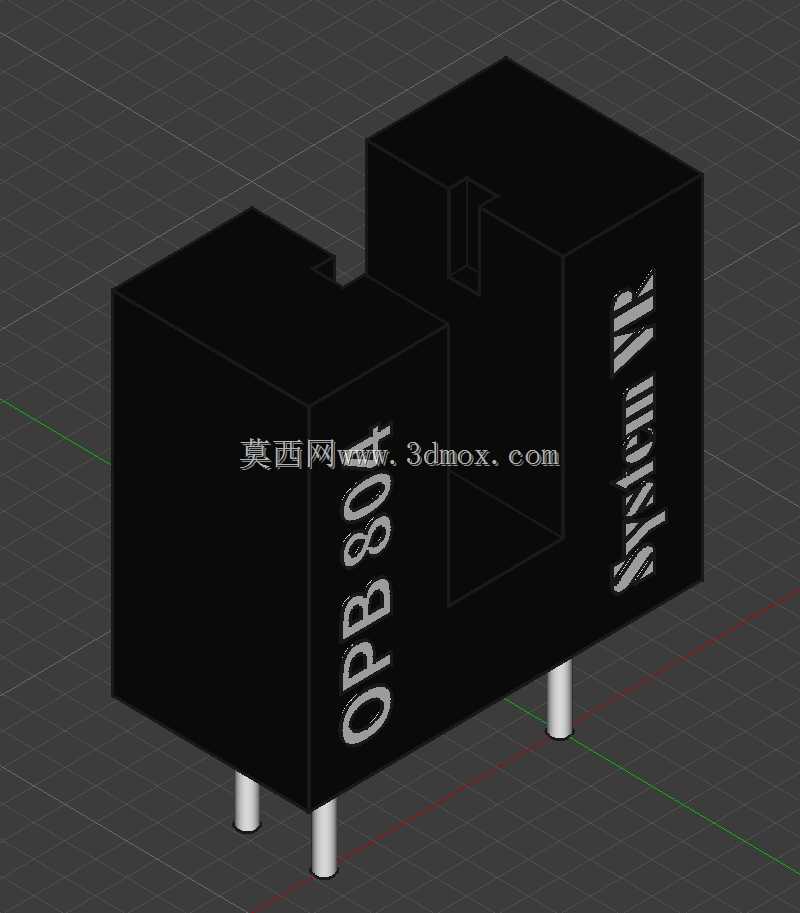

　　在自动化生产线的物料到位检测、位置限位、转速测量场景中，槽型光电开关是应用频次极高的基础检测元件，OPB804作为经典的U型缝隙光开关，其结构设计直接决定了检测可靠性与安装适配性。从三维结构来看，该元件采用对称式U型壳体设计，两侧臂体分别内置红外发射管与接收管，中间预留固定宽度的检测缝隙，当被检测物体从缝隙中穿过时，会阻断发射管到接收管的红外光路，接收端输出电平信号发生跳变，以此实现非接触式的位置检测，相比接触式行程开关，这种光学检测方式无机械磨损，响应速度可达微秒级，适合高速运动部件的检测场景。

　　设计过程中首先要保证两侧光学元件的同轴度，发射管的光轴与接收管的受光面中心偏差需控制在0.1mm以内，否则会出现光信号接收不足、检测灵敏度下降的问题，壳体采用黑色遮光工程塑料注塑成型，一方面可以隔绝外界环境杂光的干扰，避免车间照明、阳光直射造成的误触发，另一方面为内部的发射、接收芯片提供物理防护，抵御生产现场的粉尘、轻微油污侵蚀。引脚部分采用直插式设计，四根引脚分别对应发射端正负极、接收端集电极与发射极，引脚间距符合标准直插元件的排布规范，既可以直接焊接在PCB板上做板载安装，也可以通过接插件引出导线做分体式安装，适配不同设备的布线需求。

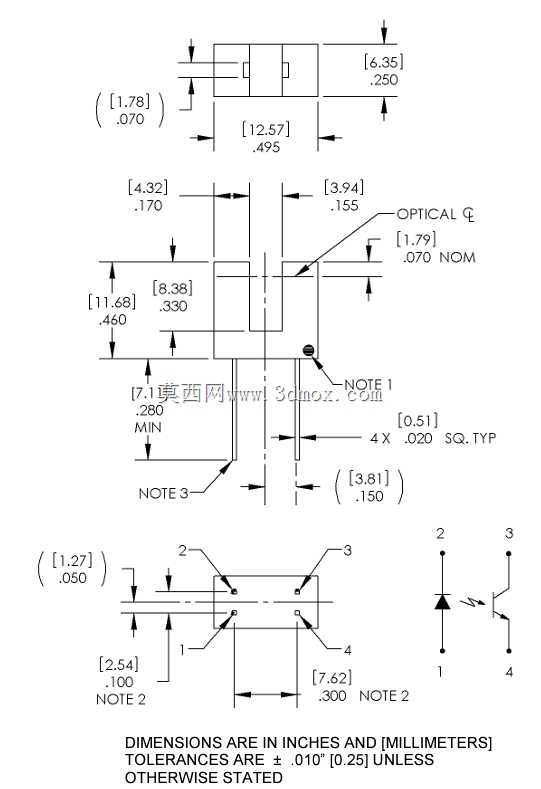

　　从安装边界来看，该元件的U型槽深度与宽度是选型时的核心参数，槽宽决定了可检测物体的最大厚度，槽深则决定了检测物体的插入深度范围，设计时壳体外侧预留了平整的安装基准面，可通过M2螺丝或者胶粘方式固定在安装支架上，安装时需保证被检测物体的运动轨迹垂直于光轴平面，且物体进入缝隙后完全遮挡光路，避免出现半遮挡导致的信号不稳定。在机床加工领域的CA6140车床改造场景中，这类传感器常被用于主轴转速检测、刀架到位确认、进给限位保护，安装时要注意远离强电磁干扰源，比如伺服电机动力线附近，同时要避免切削液直接喷射到传感器缝隙中，防止切削液中的金属碎屑附着在光学窗口上遮挡光路。

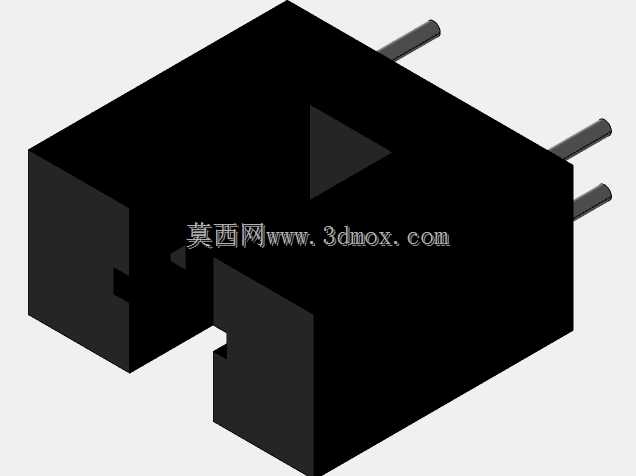

　　结构建模时需要重点还原壳体的拔模斜度、引脚的直径与伸出长度、槽口的倒角细节，这些细节直接影响后续PCB封装设计与安装支架的适配性，比如槽口的微小倒角是为了注塑成型时方便脱模，同时也能引导被检测物体顺利进入缝隙，避免尖锐棱边刮擦被检测部件。内部的光学元件腔体设计有定位卡槽，发射管与接收管压入卡槽后即可保证同轴度，不需要额外调整，适合批量生产装配。不同于漫反射式光电传感器，槽型光电开关的检测距离是固定的，就是槽的宽度，因此不需要做灵敏度调整，使用时只需根据检测物体的厚度选择对应槽宽的型号即可，OPB804的缝隙宽度适配大部分薄型检测片，比如金属码盘、塑料挡片，在小型自动化设备、仪器仪表、办公设备中都有广泛应用，比如打印机的纸张到位检测、点钞机的纸币计数、编码器的转速脉冲输出，都是依托这类槽型光开关的可靠通断检测实现功能。建模过程中还要考虑元件的公差配合，壳体的外形尺寸公差控制在±0.15mm，引脚位置公差控制在±0.1mm，保证与标准PCB封装的匹配性，避免出现插装困难的问题。
