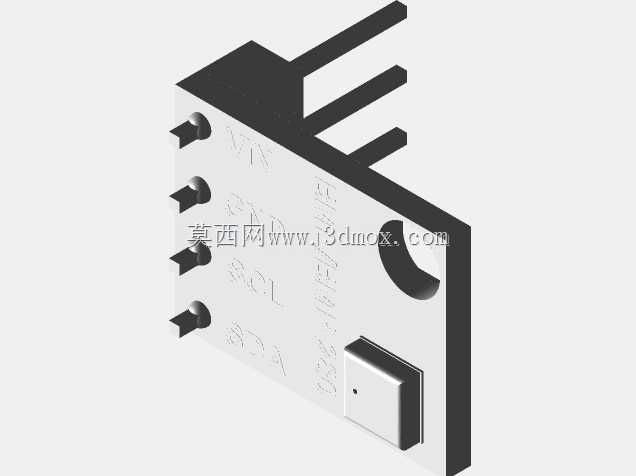

BME280温湿度气压集成传感模块结构

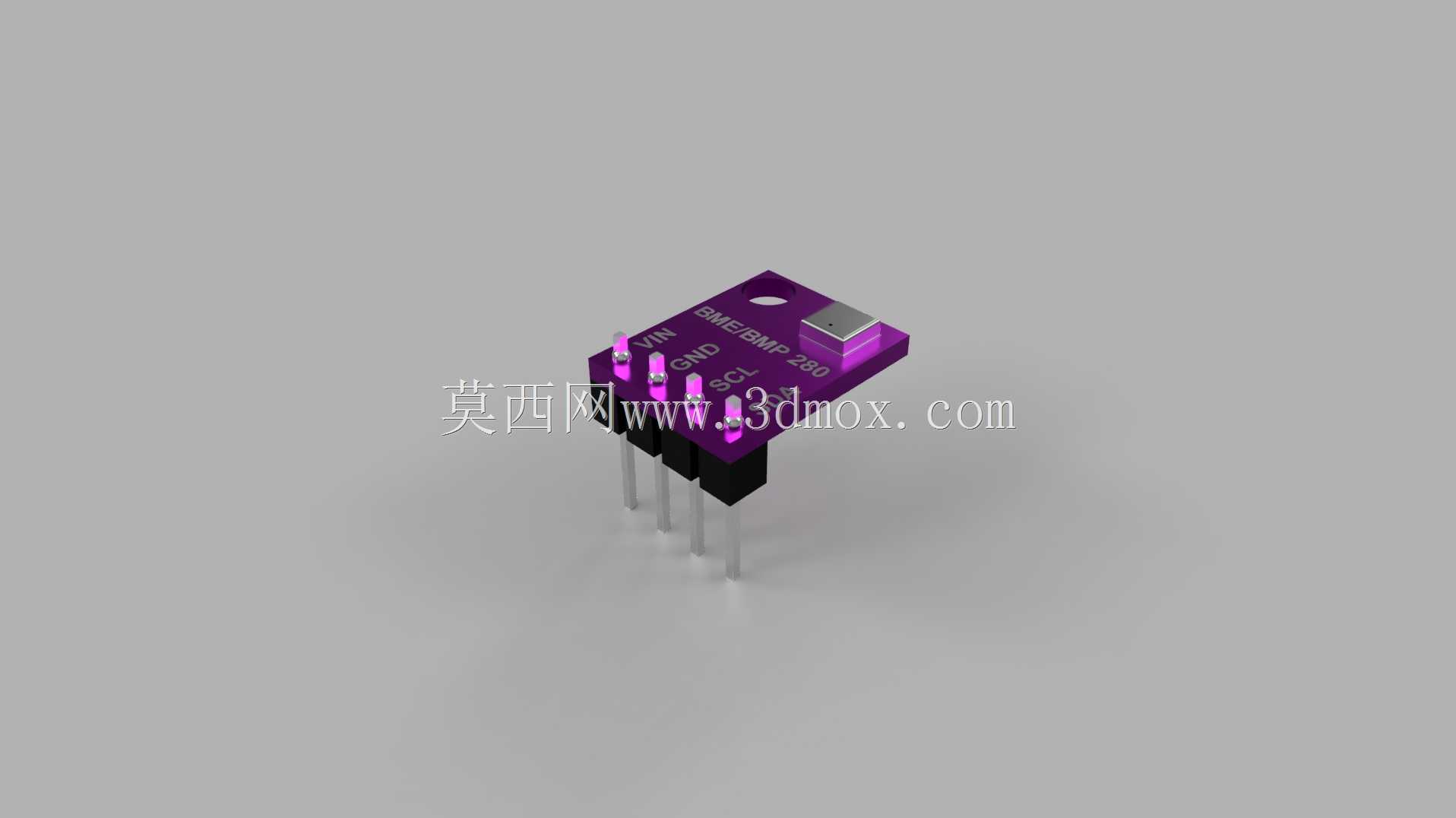

　　在工业现场环境监测、小型气象站搭建、消费电子环境感知功能开发、暖通空调自控系统调试等场景中，集成式环境参数采集模块的选型直接决定了整套感知系统的采集精度与部署便捷性，这款BME280集成传感模块的三维结构，完整还原了量产级传感模块的全部装配细节，能为结构工程师做PCB布局、安装位设计、外壳适配时提供精准的尺寸参考。不同于分立式温湿度、气压传感器需要单独做信号校准、布线匹配的繁琐流程，这款模块将传感芯片、信号调理电路、上拉电阻、排针接口全部集成在一块小型紫色PCB基板上，核心的BME280传感芯片布置在PCB顶端的独立区域，通过金属屏蔽盖做初步的电磁防护，避免周边电路的信号干扰影响气压、温湿度参数的采集精度，

　　芯片表面预留的通气开孔能保证外界空气顺畅接触传感单元的感应面，不会因为PCB封装遮挡造成气压测量滞后、温湿度响应迟缓的问题。从结构设计的角度看，这款模块采用直插排针作为对外接口，四根排针分别对应电源、接地、I2C时钟、I2C数据引脚，排针长度统一为标准2.54mm间距直插规格，既可以直接焊接在主控电路板上做板载集成，也能通过配套的杜邦线连接到面包板做原型验证，排针与PCB的连接位置做了焊盘加固处理，能承受多次插拔的外力，不会出现焊盘脱落的问题。PCB基板采用FR-4材质，板厚控制在1.6mm标准厚度，整体外形尺寸小巧，安装边界仅需预留出排针插接空间与芯片上方的通气空间即可，不需要额外预留较大的安装余量，

　　非常适合集成在空间受限的可穿戴设备、小型环境监测节点、智能家居控制器内部。在功能特性层面，这款模块支持I2C通信协议，能同时输出环境温度、相对湿度、大气压强三类参数，三类参数的采集共用同一组通信总线，不需要额外占用主控芯片的IO资源，对于做嵌入式设备开发的工程师来说，只需要完成一次I2C总线驱动调试，就能同时获取三类环境数据，大幅降低了固件开发的工作量。做结构适配时需要注意，模块核心传感芯片的位置不能被密封结构遮挡，必须保证感应面与被测环境的空气流通，否则会出现湿度测量值偏高、气压响应滞后的问题；如果是在高粉尘、高湿度的工业场景使用，还需要在模块外侧加装透气防尘罩，防尘罩的透气量要满足气压测量的响应要求，

　　不能选用致密性过高的密封材料，避免造成气压测量偏差。另外模块的供电引脚支持3.3V标准电压输入，做PCB布局时要注意电源走线的宽度，避免长距离走线造成的电压降影响芯片工作稳定性，信号走线尽量远离高频干扰源，减少通信过程中的数据丢包问题。从实际应用的反馈来看，这类集成传感模块在做结构设计时最容易忽略的就是通气路径的设计，很多工程师在做外壳设计时为了追求防护等级，将模块完全密封在外壳内部，导致气压参数完全无法准确测量，或者将通气孔开在模块侧面，造成气流无法顺畅接触传感面，温湿度参数响应速度变慢，参照这个三维模型的结构尺寸，就能在外壳设计阶段精准预留通气位置，避开排针、焊盘等结构，在保证防护等级的同时满足传感单元的通气需求。同时模型完整还原了PCB上的丝印标识，每个引脚的功能都在板面上有清晰标注，做接线调试时能直接对照丝印确认引脚定义，避免接反电源造成模块烧毁的问题。对于做三维建模的工程师来说，这个模型的细节还原度足够支撑整机装配的干涉检查，不管是做板卡堆叠设计，还是做外壳内部的筋位、固定柱设计，都能直接调用这个模型完成装配验证，不需要自己手动测量模块尺寸，大幅缩短结构设计的周期。
