1/4NPT外螺纹光学液位传感元件结构

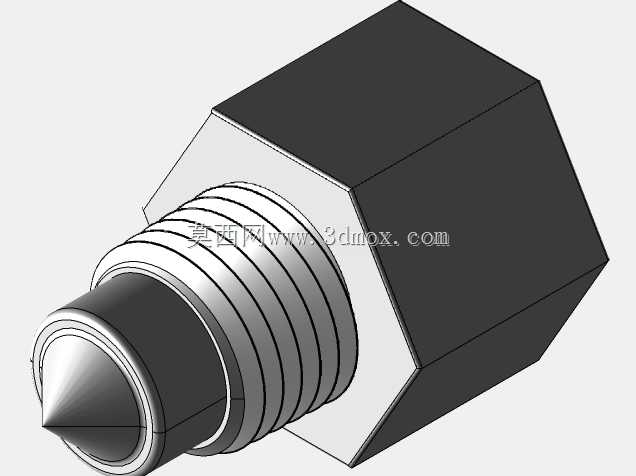

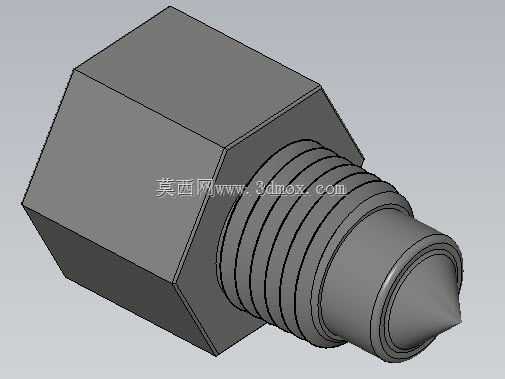

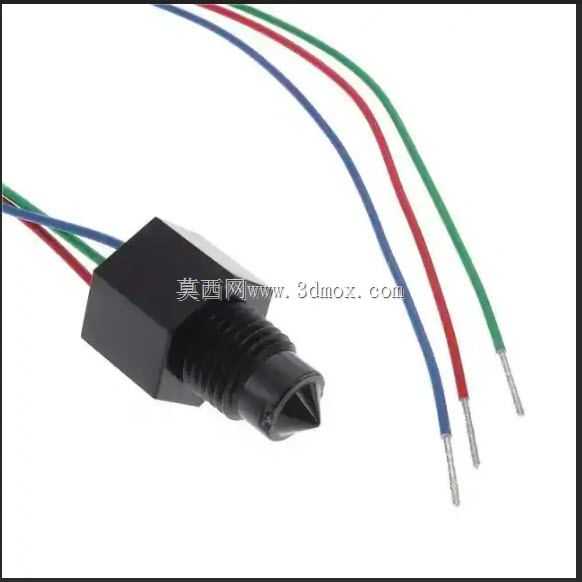

　　在工业流体储配、液压润滑系统、小型冷却液罐体的液位监测场景里，这类带1/4NPT外螺纹的光学液位传感元件是点位液位检测的常用部件，区别于浮球式、电容式液位检测方案，光学式的传感结构没有活动机械部件，在粘稠度适中、无强挂壁杂质的流体介质里长期运行的可靠性表现更稳定，不会出现浮球卡滞、电容极板结垢导致的检测失效问题。从结构设计逻辑来看，这款传感元件采用外六角主体加外螺纹安装的经典布局，六角头部的对边尺寸适配常规开口扳手的拧紧作业，安装时不需要额外设计定制工装，现场运维人员用普通呆扳手就能完成装拆，螺纹段采用1/4NPT锥管螺纹，本身依靠螺纹牙型的过盈配合就能实现密封，安装时只要在螺纹段缠绕适量生料带或者涂抹适配的管螺纹密封胶，

　　就能满足1MPa以内的流体压力密封要求，不需要额外加装密封垫片，减少了安装环节的零件配套需求。前端的锥形光学探头是整个元件的功能核心，探头采用光学级透明材质成型，内部集成红外发射与接收光路，当探头完全浸没在流体介质里时，红外光会在探头与介质的接触面产生折射，接收端无法接收到足量的反射光信号，以此判定探头处于浸液状态；当液位下降到探头端面以下时，探头与空气接触，红外光在接触面发生全反射，接收端捕捉到足量反射光后就会输出液位低位的开关信号，这种检测逻辑的响应速度在毫秒级，不会出现机械结构的动作延迟，适合需要快速触发液位补料、低液位报警的工况。从安装边界来看，这款传感元件的螺纹段长度适配常规3-5mm厚度的罐体壁板安装，

　　不需要在罐体上开设大尺寸安装孔，只要加工对应规格的NPT内螺纹孔就能完成装配，六角主体的最大外径小于同规格法兰安装式传感器的安装尺寸，在空间紧凑的小型液压站、机床冷却水箱、小型试剂储罐上安装时，不会和周边的管路、阀件产生安装干涉。结构建模过程中，需要重点关注几个关键尺寸的还原：一是NPT螺纹的锥度与牙型参数，必须严格符合美制锥管螺纹的标准公差，否则模型导入装配体后会出现螺纹配合干涉、密封面位置错位的问题；二是前端锥形探头的同轴度，探头轴线与螺纹轴线的同轴度公差需要控制在0.05mm以内，实际生产中如果同轴度超差，会导致内部光路偏移，直接影响检测的触发精度；三是六角头部的倒角与过渡圆角，这些细节虽然不影响核心功能，

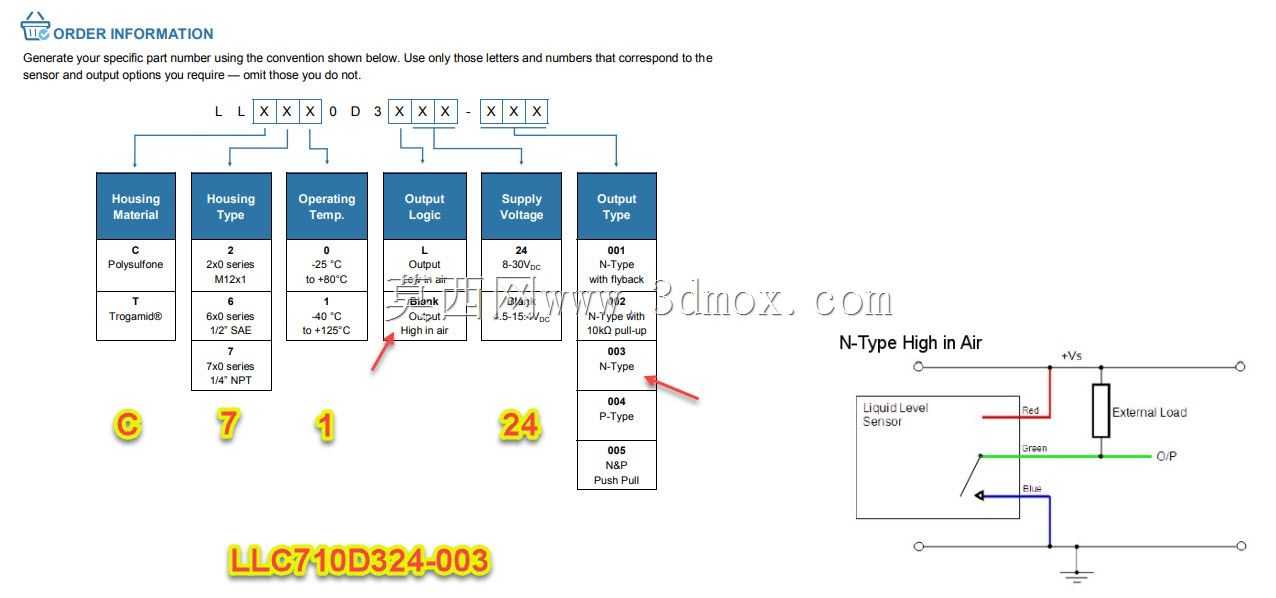

　　但会影响装配时的扳手贴合度，建模时如果省略这些工艺特征，后续做装配工艺仿真、出工程图时会出现工艺合理性问题。在实际设备选型匹配时，这类传感器通常搭配NPN型开关量输出电路，直接接入设备的PLC数字量输入端口就能使用，不需要额外配置信号放大模块，供电范围覆盖常规工业24V直流供电场景，和绝大多数工业设备的电控系统兼容性较好。不同于投入式液位传感器需要深入罐体底部安装，这类侧壁安装的点位传感器可以根据需要的液位触发高度，在罐体侧壁对应高度位置开设螺纹孔安装，单台罐体可以根据高液位、低液位、溢流预警的不同需求，在不同高度位置安装多支同型号传感器，分别对应不同的液位触发逻辑。建模时还要注意探头端面的光学面粗糙度要求，这个面在实际生产中需要达到镜面抛光等级，模型里虽然不需要直接标注粗糙度参数，但在做渲染或者后续的工艺标注环节，要明确这个面和其他结构面的工艺差异，避免和六角主体、螺纹段的机加工表面要求混淆。另外，六角主体和螺纹段的过渡位置设计有退刀槽结构，这个结构是机加工螺纹时的必要工艺结构，建模时不能省略，否则加工时螺纹收尾段会和六角端面产生干涉，导致传感器无法拧紧到安装位置，退刀槽的宽度和深度也要符合常规管螺纹加工的工艺尺寸，不能随意设定参数，否则模型对应的工艺方案不具备可加工性。
