CA6140车床用多孔镂空杯架适配结构

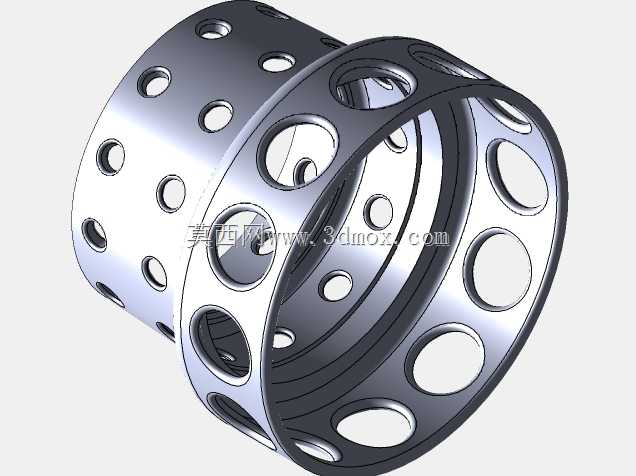

　　在普通卧式车床的日常操作场景中，操作工位周边的零散物件收纳一直是一线操作人员容易忽略但直接影响作业效率的细节，CA6140作为国内机械加工车间保有量极高的通用车床，其原有操作侧的安装位预留了拓展附件的接口，这款适配结构正是针对该工位的杯具收纳需求设计，直接匹配车床侧方的标准安装柱尺寸，无需额外打孔改造即可完成装夹固定。从结构功能来看，该构件采用薄壁套筒式主体设计，整体为回转体构型，侧壁通过阵列排布的不同孔径镂空结构实现多重作用：大尺寸镂空孔用于容纳常规水杯、保温杯的杯身，孔位边缘做了圆弧过渡处理，避免取放杯具时刮蹭杯体表面的涂层或保温层；小尺寸的密集通孔一方面用于减轻构件自身重量，降低车床侧装支架的负载，

　　另一方面可在车间切削液飞溅的工况下，让落入套筒内的切削液、灰尘直接从孔位排出，不会在套筒底部积留污渍，日常清理时只需用压缩空气从端口吹扫即可完成维护，无需拆卸整个构件。设计过程中优先考虑了安装边界的匹配性，套筒的内孔直径严格匹配CA6140车床侧装支架的外接圆柱尺寸，配合侧壁的紧定螺钉孔位，可实现轴向位置的任意调整，操作人员可根据自身的操作习惯，将杯架调整到伸手即可触及的高度，不会与车床的溜板箱、进给手轮等运动部件产生运动干涉。在结构强度校核阶段，针对薄壁套筒的受力特点做了针对性优化：镂空孔的排布避开了套筒的轴向受力筋位置，所有孔位的边缘都做了等半径的圆角强化，避免应力集中导致的构件开裂，即使在车间日常作业中被工具磕碰、

　　被切削液长期腐蚀，也能保持足够的结构刚度，不会出现套筒变形导致杯具无法放入的问题。不同于市面上通用的粘贴式、卡扣式杯架，该适配结构完全依托车床原有安装位设计，不需要在床身表面粘贴胶层破坏漆面，也不需要额外加装卡箍占用导轨周边的操作空间，套筒的端口做了外翻边处理，既可以提升端口的结构强度，也能在杯具放入时起到导向作用，即使操作人员在专注加工零件时盲操作取放水杯，也能顺利将杯子放入架体中。考虑到车床作业时存在一定的振动，套筒内壁的镂空结构之间保留了连续的轴向支撑条，可对放入的杯身形成多点支撑，配合内壁的粗糙加工面，增大与杯身的摩擦力，即使车床在高速切削产生持续振动，杯具也不会在架体内晃动倾倒，避免茶水、冷却液混入车床导轨面影响润滑效果。

　　整个构件的外形尺寸控制紧凑，轴向长度刚好覆盖常规保温杯的下半段支撑区域，不会因为过长而遮挡操作面板上的转速手柄、进给刻度盘，径向最大尺寸也控制在安装支架的安全范围内，不会在溜板快速移动时产生碰撞风险。从加工工艺角度来看，该结构可采用圆钢直接车削成型后做钻孔加工，也可采用铸造成型后做孔位精加工，两种工艺路线都能适配中小批量的生产需求，不需要定制复杂的专用工装，普通的机加工车间即可完成生产制造，成本控制符合车间工装附件的采购预算区间。实际装车验证过程中，该适配结构不仅可以放置水杯，也可临时放置毛刷、钩形扳手等小型常用工具，镂空的孔位可让工具上粘附的切屑直接漏出，不会在架体内堆积切屑划伤工具表面，拓展了工位附件的使用场景。
