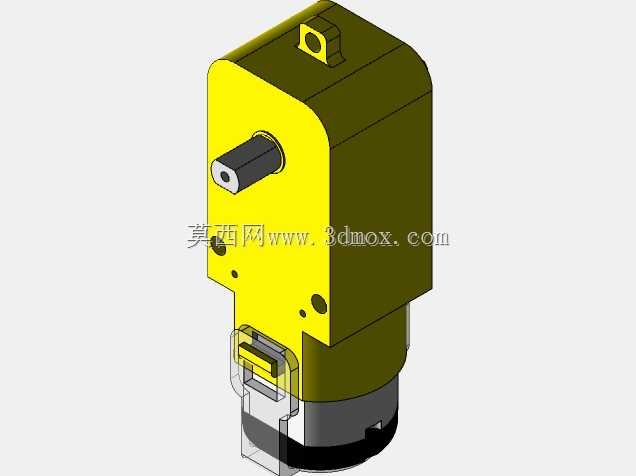

带人形支架的直流电机创意结构设计

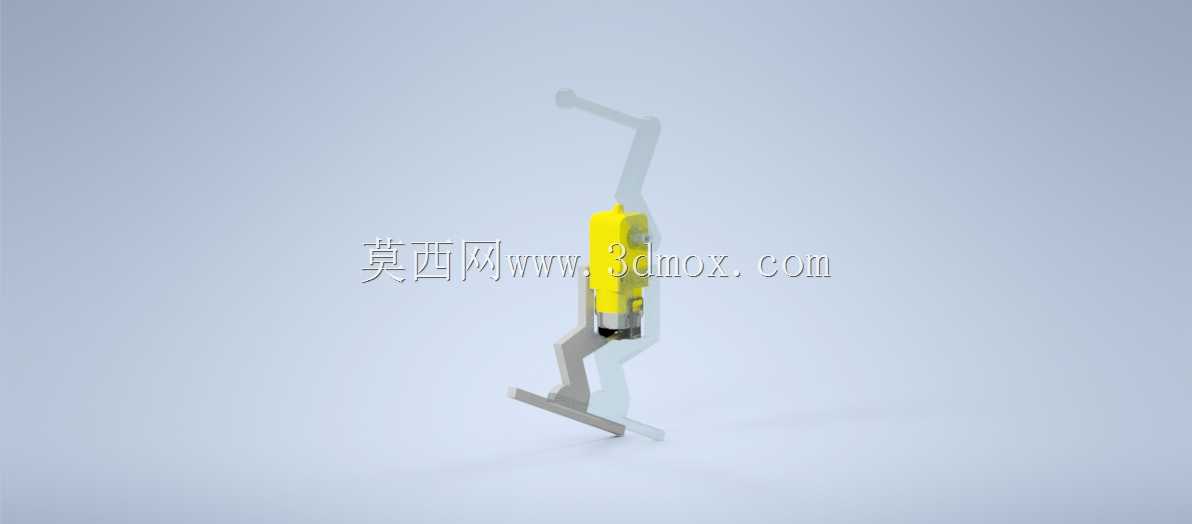

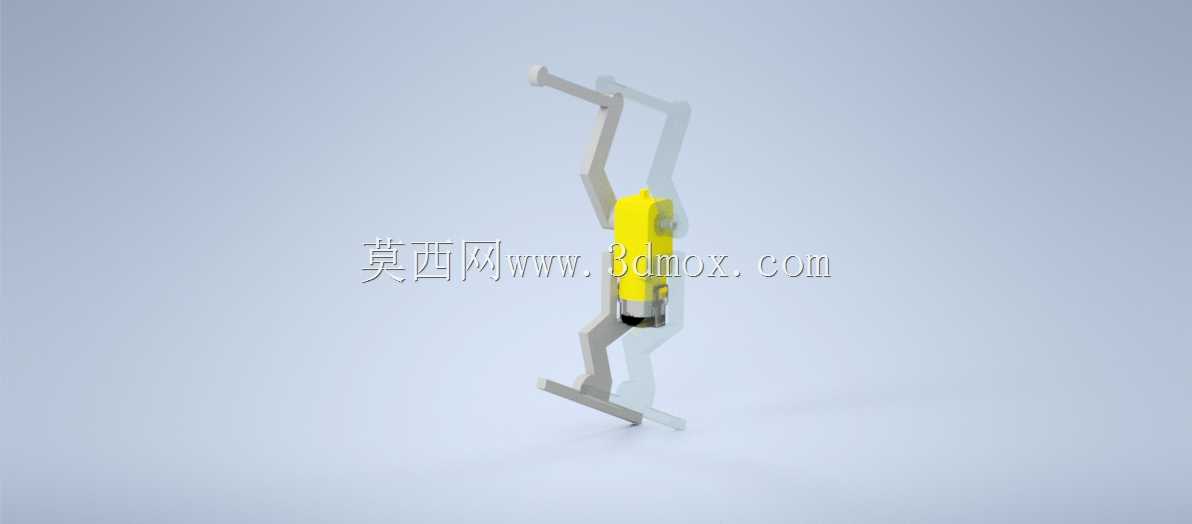

　　做了快十年机械结构设计，见过不少把功能件和创意造型结合的小结构，这次碰到的这个带人形支架的直流电机结构，第一眼就觉得挺有意思，不是那种死板的方盒子电机安装结构，把支撑件做成了类似人形的弯折形态，既满足了安装固定的核心需求，又有很直观的展示效果，适合用在教学演示、创意科普装置这类场景里。先从实际用途说，这个结构核心还是依托直流电机的动力输出，搭配的人形弯折支架，本质是电机的安装承载构件，平时我们做电机安装，大多是用L型安装座、法兰盘直接把电机锁在设备基板上，这个结构把安装支架做了分段弯折，上下两段支架分别衔接电机的尾部和输出端附近，把电机夹在中间位置，支架底部做了平直的支撑脚，能直接平稳放置在平面台面上，不需要额外锁螺丝固定，

　　很适合放在桌面做动力演示，比如科普展台上的小型动力展示单元，或者职业院校机电专业的入门教学教具，学生能直观看到直流电机的安装形态，也能通过支架的镂空结构看清电机的接线端、输出轴位置，比封闭在设备外壳里的电机直观太多。再讲功能特性，中间的动力单元是常规的有刷直流电机，输出端预留了轴伸位置，可以搭配小齿轮、偏心轮这类传动件做动力输出，支架和电机的连接位置做了贴合电机外壳的弧形卡槽，不需要额外做复杂的抱紧结构，直接卡入之后用少量紧固件就能锁死，装配难度很低，支架本身是薄型钣金弯折或者硬质塑料注塑成型，自重很轻，整体搬挪方便，不会像铸铁安装座那样笨重。设计思路上其实很讨巧，没有为了造型牺牲结构合理性，人形支架的弯折角度是经过重心核算的，

　　电机安装在支架中间位置的时候，整体重心刚好落在底部支撑脚的支撑面范围内，放置的时候不会出现侧翻，支架的上半段弯折部分刚好对应电机尾部的接线空间，不会遮挡接线端子，接线操作的时候不需要拆支架，下半段的弯折结构刚好避让开电机的输出轴，不管是装联轴器还是装小带轮，都不会和支架产生运动干涉，之前见过不少为了做造型硬凹结构的设计，要么重心歪放不稳，要么支架挡着装配位，这个结构刚好避开了这些问题。再讲尺寸和安装边界，整个结构的总高度大概在一百五十毫米左右，底部支撑脚的横向跨度大概六十毫米，纵向支撑深度大概四十毫米，放置的时候只需要预留直径八十毫米左右的平整台面空间就足够，电机本身的外径大概二十毫米，长度大概六十毫米，输出轴的轴径大概三毫米，

　　伸出长度大概十毫米，如果要把这个结构集成到其他小型设备里，只需要在底部支撑脚的位置开两个直径四毫米的安装孔，就能直接锁在设备基板上，不需要额外设计转接件，安装边界很清晰，不会和周边的其他构件产生空间冲突。实际用的时候，这个结构因为支架是开放式的，电机的散热条件比封闭在安装壳里好很多，长时间连续运行的时候，电机外壳的热量能直接通过空气对流散掉，不需要额外加散热片，很适合低负载长时间运行的演示场景，比如带动小型标识牌转动，或者驱动小型曲柄滑块机构做运动演示，运行的时候支架的刚性足够，不会因为电机转动的振动产生共振异响，因为支架的弯折处做了小圆弧过渡，没有应力集中的直角位置，长时间承受电机的微振动也不会出现支架断裂的问题。之前给中职院校做教学教具方案的时候，就想找这类开放式的电机安装结构，学生能直观理解电机安装的定位逻辑，知道支撑件怎么兼顾避让、承载、重心控制的要求，这个结构刚好把这些设计点都融进去了，不是那种华而不实的造型摆件，核心的机械设计逻辑都是符合工程实际要求的，哪怕后续要做量产，支架的开模或者钣金弯折的工艺难度都很低，不需要复杂的工装，普通的钣金折弯设备或者小型注塑机就能加工，生产成本也能控制在很低的水平，适合批量做教学教具或者创意科普装置的动力单元。
