IG42减速直流电机三维结构建模

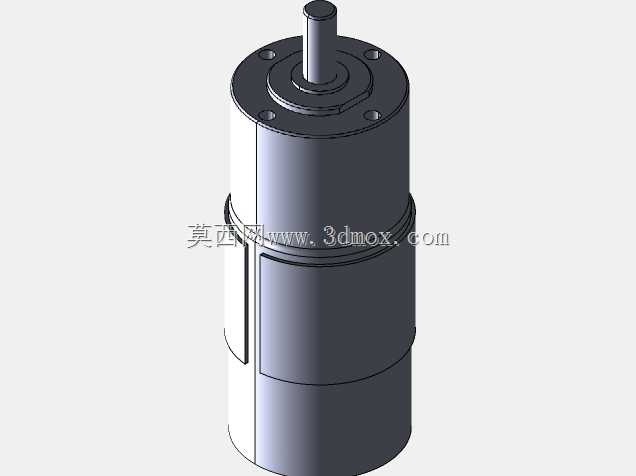

　　这款IG42规格的减速电机，在小型自动化设备、桌面级加工装置、智能传动模组里的出镜率相当高，很多做小型输送线、自动送料机构、回转定位台的工程师，在选型阶段都会接触到同规格的产品。从三维结构来看，模型完整还原了产品的三段式布局：前端是行星减速输出端盖，中间段是内置减速齿组的腔体，后端是直流驱动电机本体，输出轴为单出轴D型切边结构，这种轴型设计不用额外加工键槽，靠紧定螺丝锁止就能传递额定扭矩，非常适合小负载、快装快拆的应用场景。

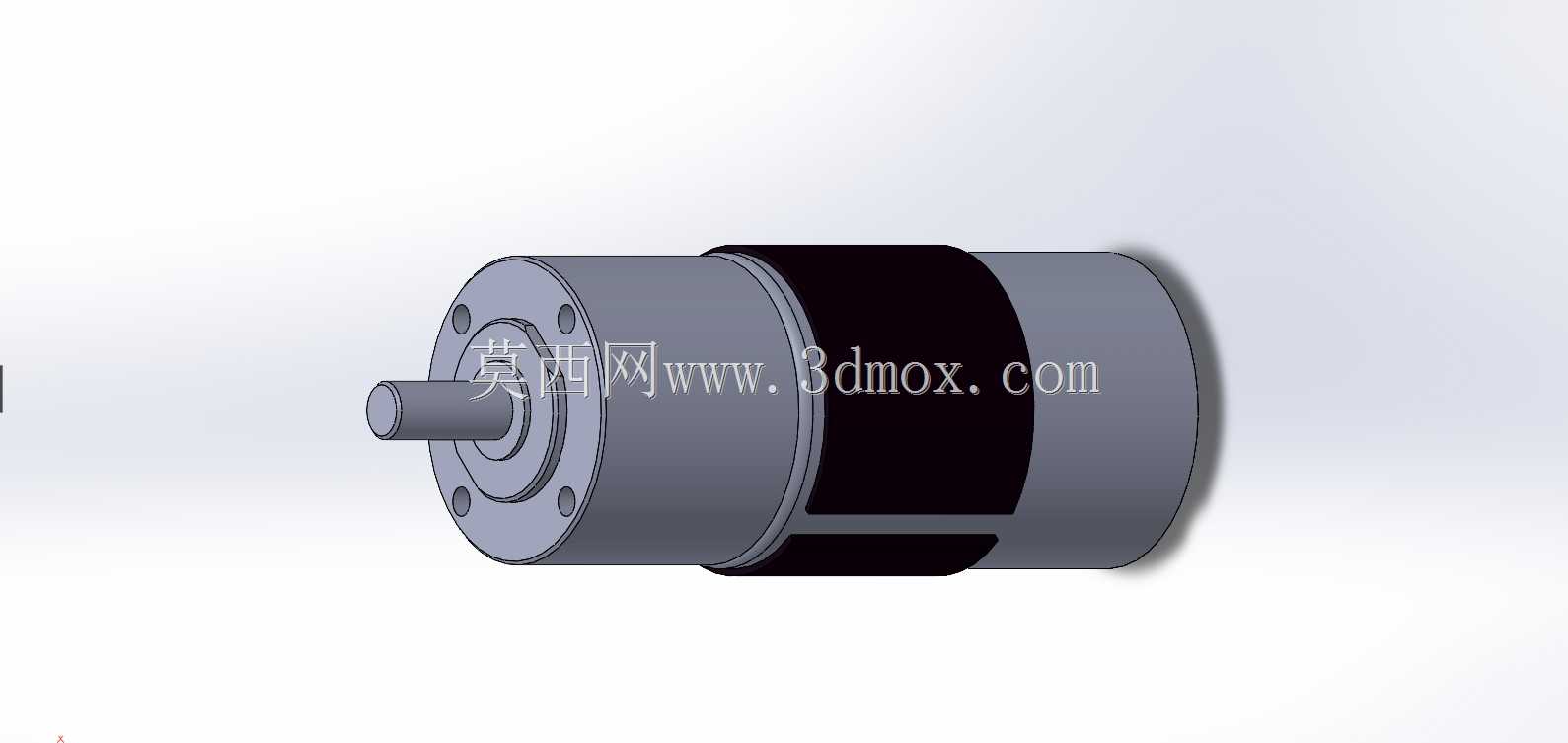

　　做这类电机的三维建模时，首先要卡准的是安装边界：前端法兰的安装孔位是4个均布的通孔，孔中心圆直径、法兰外圆尺寸、输出轴伸出长度、轴径公差都要和实物样本完全对齐，很多新手建模时容易忽略安装孔的沉头深度，导致实际装配时螺丝头突出法兰面，和对接的负载机构产生干涉。模型里还原的黑色胶圈是电机本体的绝缘护套，同时也能在装配时起到一定的减震作用，后端电机的外圆直径和减速段的外圆做了阶梯差，这个阶梯位置是安装固定卡扣的常用位置，很多设备上不用法兰锁付，直接用弹性卡扣卡在这个阶梯位就能完成电机固定，能大幅减少装配工时。

　　从功能特性来说，这款450转/分的额定输出转速，是经过行星减速组降速增扭后的输出参数，相比直接输出的高速直流电机，它的输出扭矩能提升数十倍，足以驱动小型传送带辊筒、小型回转工作台的分度动作、自动售货机的货道推送机构，甚至是桌面级机械臂的关节驱动。建模时特意把减速端的安装端面做了基准面处理，方便设计人员直接在装配体里把对接的负载零件贴合到这个端面上，不用额外找正基准；输出轴的D型切边位置也做了明确的特征，方便工程师在对接的联轴器、同步轮上开出对应的D型孔，避免传动时出现打滑空转的问题。

　　实际选型应用中，这类电机的安装空间预留要注意三个方向的尺寸：首先是轴向总长度，要预留出后端接线的空间，不能把电机尾部顶在设备安装板上；其次是径向尺寸，减速段和电机段的外圆直径不同，固定卡扣或者安装抱箍的尺寸要对应对应段的外圆公差，不能出现抱箍锁不紧或者夹裂电机外壳的问题；最后是输出轴的轴向窜动间隙，模型里预留的合理间隙能还原真实电机的装配公差，在做运动仿真时不会出现轴和端盖硬摩擦的报错。很多做小型非标设备的工程师，在做方案阶段会直接调用这类成熟电机的三维模型，不用自己从头绘制，能大幅缩短方案设计的周期，同时也能避免自己建模时的尺寸错误导致后续加工的零件装不上。

　　从设计思路上看，这款电机的结构把减速组和驱动电机集成在同一轴线上，相比偏心减速的电机，它的同轴度更好，运转时的震动更小，噪音也更低，适合用在对运行平稳性有一定要求的桌面设备里。前端盖的固定螺丝是沿圆周均布的，拆解维护时可以均匀松开螺丝，避免端盖受力不均导致内部行星齿架偏斜；输出轴前端的轴承位在模型里也做了清晰的特征还原，这个位置的轴承是承受径向负载的核心部件，选型时如果径向负载超过轴承的额定载荷，很容易出现轴磨损、噪音变大的问题。另外，电机外壳的散热筋虽然在这个规格的小电机上不明显，但模型里还原的外壳圆柱面的粗糙度特征，也能帮助工程师在做热仿真时更准确的计算电机持续运行时的温升，避免长时间满负载运行出现过热烧机的问题。
