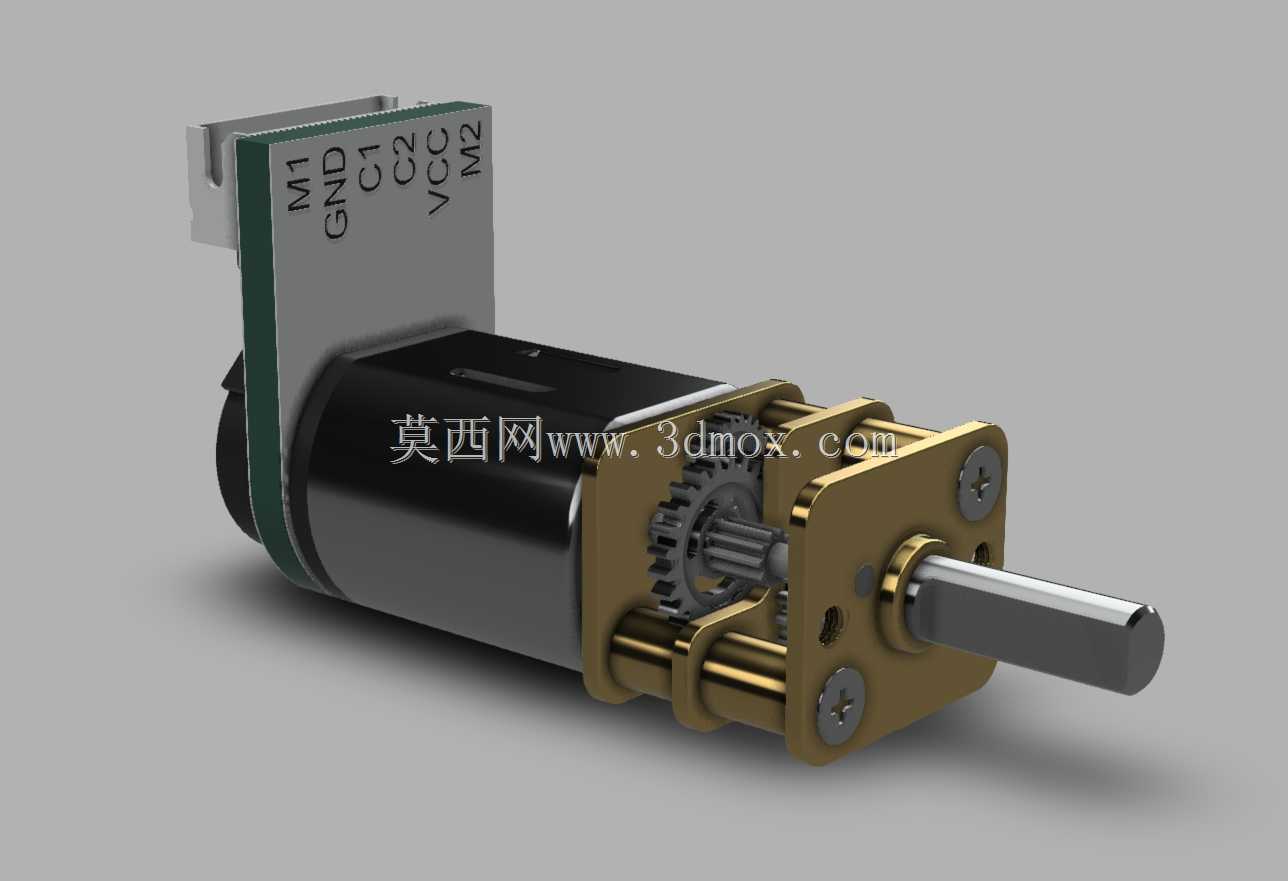

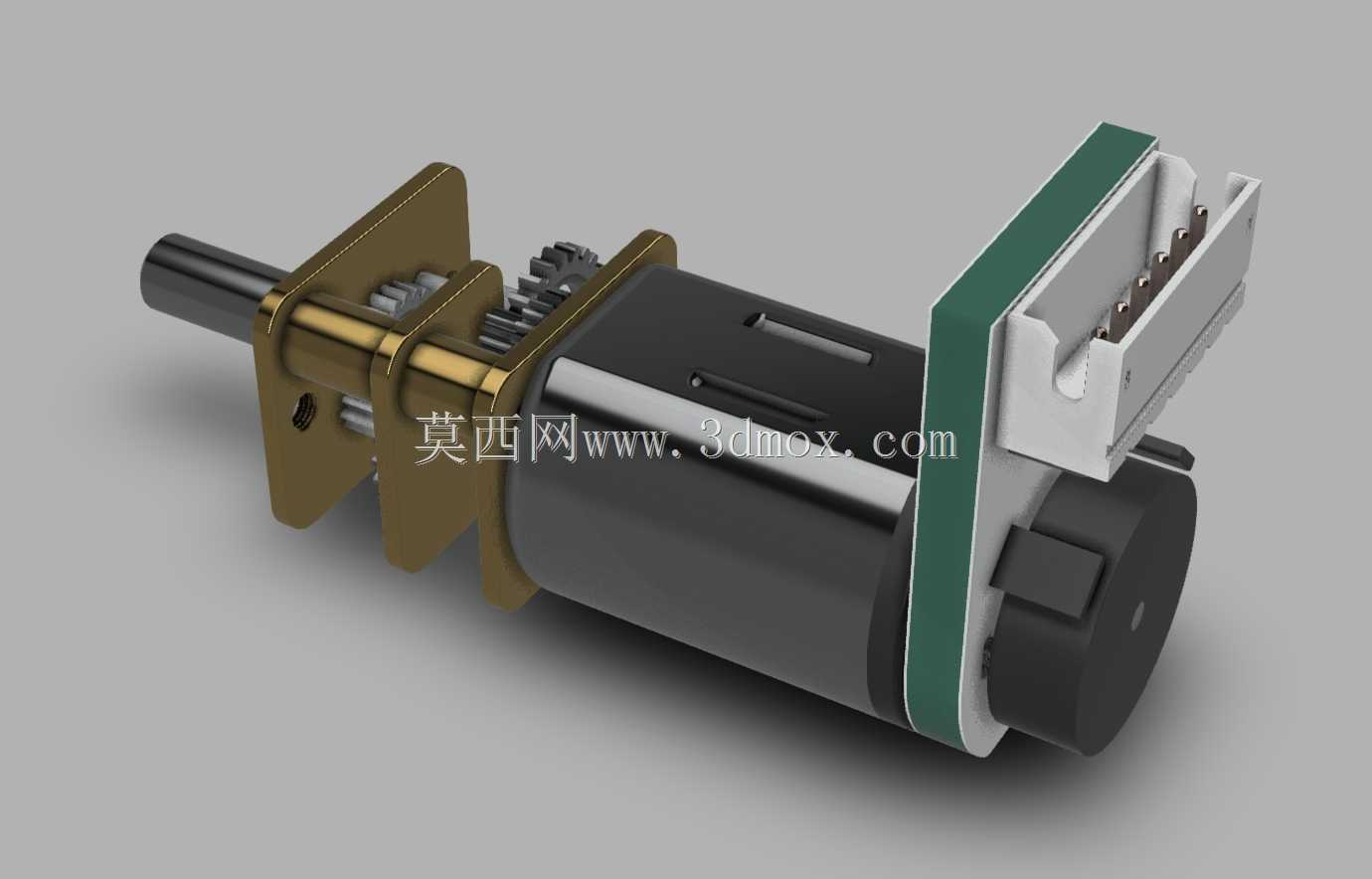

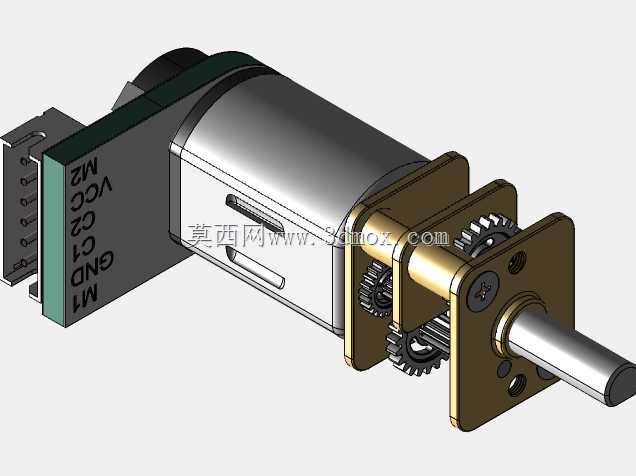

带编码器N20微型金属齿轮减速电机结构

　　这款带编码反馈的微型齿轮减速动力单元，核心适配对空间占用有严苛要求的精密传动场景，常见于小型桌面机器人关节驱动、自动化设备微小工位进给、智能门锁锁舌传动、精密云台角度调节这类需要精准掌握输出轴实时位置与转速的工况，能替代传统无反馈微型减速电机，解决开环控制下丢步、转速波动无法感知的痛点。从结构设计逻辑来看，整机采用同轴式布局，电机本体与金属齿轮减速箱直接串联输出，后端集成霍尔编码模块，没有额外外置的反馈部件，最大限度压缩轴向安装尺寸，适配狭小安装腔的布局需求。齿轮组全部采用金属材质切削加工，相比塑胶齿轮方案，能承受更大的瞬时冲击负载，长期运行下的齿面磨损量更低，传动精度保持性更好，减速级的传动间隙控制在小角度范围内，

　　避免反向传动时的空程误差影响位置控制精度。接线端的引脚定义做了明确的功能区分，动力供电与编码信号、编码供电引脚独立排布，接线时可直接对应引脚定义完成线束连接，无需额外查阅复杂的接线手册，降低现场装配的出错概率。输出轴采用标准圆柱轴伸设计，轴径匹配常规微型传动件的安装孔径，可直接搭配小型联轴器、同步带轮或者齿轮完成动力输出对接，安装法兰的孔位遵循N20系列减速电机的通用安装尺寸规范，可直接替换同规格无编码器的常规减速电机，无需对原有设备的安装结构做二次修改，降低设备迭代改型的结构调整成本。编码模块采用霍尔感应原理，每输出轴旋转一周可输出固定脉冲数的相位差信号，控制器可通过采集脉冲计数与相位差，实时计算输出轴的实时转速、

　　旋转方向与累计转动角度，实现闭环速度调节与精准位置定位，适配需要做速度闭环稳速、定点位置停靠的传动需求。整机可适配多等级直流供电电压，覆盖常规小型设备的常用供电规格，工作温度区间覆盖常规工业场景与民用消费类设备的环境使用要求，霍尔元件的响应频率可匹配高转速下的脉冲采集需求，不会出现高速运转时脉冲漏计的问题。在做结构选型时，需要注意预留后端编码模块的接线空间，避免线束弯折过度导致引脚受力断裂，同时输出轴的径向负载不能超出齿轮箱的承载上限，避免长期过载导致齿轮齿面崩损或者轴承受损，安装时需保证输出轴与被驱动部件的同轴度，减少额外的径向附加力，延长整机的使用寿命。
