MARWAY UCP5000通用控制面板结构设计

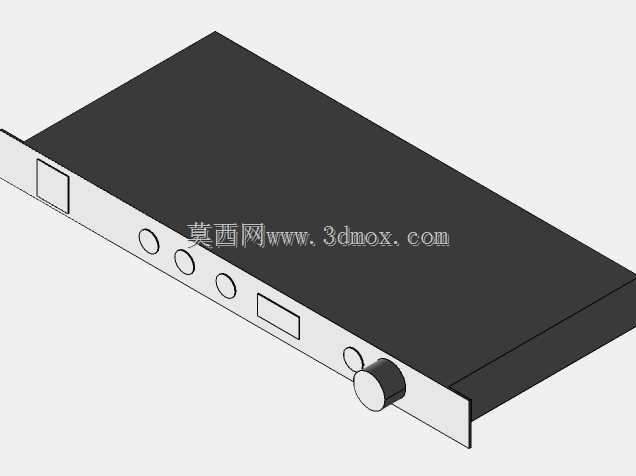

　　这款机架式通用控制面板的设计，首先锚定了标准19英寸工业机柜的安装场景，这类设备普遍部署在工业自动化产线的中控机柜、测试实验室的设备机架、中小型数据机房的配电侧机柜中，承担前端设备的状态指示、功能切换、参数微调的交互职能，不需要复杂的触控显示界面，所有操作逻辑都通过实体按键与旋钮实现，适配车间多粉尘、强电磁干扰的复杂工况，相比触控类面板有着更高的操作可靠性与抗干扰能力。从结构设计逻辑来看，整体采用1U高度的薄型钣金壳体方案，主体上盖为哑光黑冷轧钢板折弯成型，表面做静电喷塑处理，既可以减少车间照明光线的反射干扰操作人员视线，也能提升壳体的耐磨抗腐蚀性能，前面板采用拉丝银白金属面板，和深色上盖形成明确的视觉分区，

　　让操作人员可以快速定位操作区域。前面板的交互元件布局遵循高频操作优先的原则，最右侧布置带防滑滚花的金属旋钮，用于核心参数的连续调节，旋钮旁设置小型圆形状态指示灯，用于反馈设备通电、运行、故障三类核心状态，向左依次排布三个圆形实体按键，分别对应功能确认、参数切换、复位三类高频操作，按键旁预留矩形开槽用于安装功能标识铭牌，最左侧的矩形区域预留扩展接口位，可以根据实际部署需求加装电源开关、USB调试接口或者急停按钮，不需要额外改动壳体结构就能适配不同的项目需求。安装边界上，整体深度控制在200mm以内，适配常规深度的壁挂式机柜与落地机柜的安装空间，壳体两侧预留标准机架安装耳的固定孔位，可以直接配合M6机柜螺丝固定在19英寸机柜的立柱上，

　　不需要额外定制安装支架，壳体底部预留均匀的散热通风孔，配合内部元件的自然散热需求，不需要额外加装散热风扇，既降低了设备运行的噪音，也减少了风扇积灰带来的维护需求。在实际产线应用中，这类控制面板通常作为产线辅助设备的控制前端，接驳PLC、工业电源、信号处理模块等后端设备，操作人员不需要打开机柜柜门，就可以在机柜前端完成设备的状态查看、参数调整、功能切换操作，相比把操作元件布置在机柜内部的方案，大幅减少了日常操作的流程，也避免了频繁开启机柜柜门带来的粉尘进入、误触内部高压元件的风险。设计过程中针对前面板元件的防护等级做了针对性优化，所有按键与旋钮的安装缝隙都做了密封胶圈处理，可以达到IP40的防护等级，阻挡车间内的金属碎屑、

　　粉尘进入面板内部造成元件短路，面板的所有边角都做了R3圆角处理，避免安装和操作过程中尖锐边角划伤操作人员。壳体内部预留了统一的PCB安装柱，可以适配不同功能的控制电路板，不管是配电监测类的控制板，还是信号切换类的控制板，都可以直接固定在预设的安装柱上，减少了定制化改模的成本，内部走线空间预留了15mm的高度余量，可以容纳常规的排线与接线端子，不会出现走线挤压导致的线路绝缘层破损问题。从实际使用的场景适配来看，这款面板既可以用在机床加工设备的辅助控制端，用于控制冷却系统、照明系统的开关与参数调节，也可以部署在小型自动化测试工位上，作为测试仪器的前端操作面板，还可以用在机房的配电支路中，作为支路电源的监控与操作面板，通用化的结构设计让它不需要大幅改动就能适配多类工业场景的控制需求，前面板的标识区域可以根据不同的使用场景更换对应的功能铭牌，不需要重新加工面板本体，进一步降低了不同项目的应用成本。
