集成多元器件的工业电气控制柜体

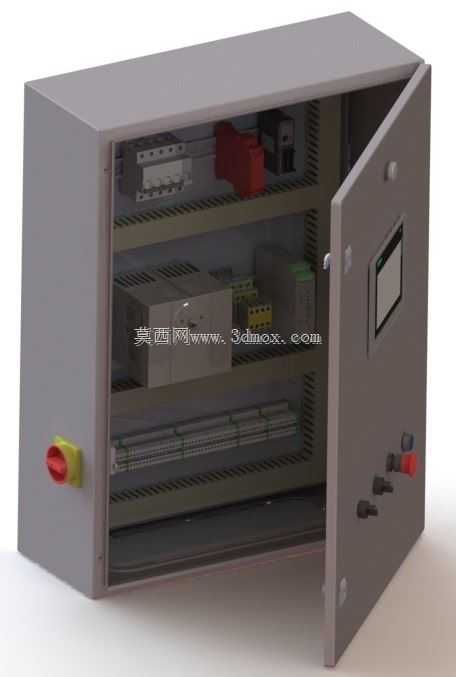

　　这款工业电气面板柜体，是面向车间产线配电、小型设备集群控制场景开发的集成式电控载体，日常应用在机加工工位旁、自动化产线侧端、小型泵站配套电控区这类需要就近完成配电与逻辑控制的场景，替代零散排布的空开、继电器组，把所有电控元件集中在封闭柜体内，既规避车间金属切削碎屑、切削液飞溅、扬尘对元件的侵蚀，也能减少人员误触带电部件的安全隐患。

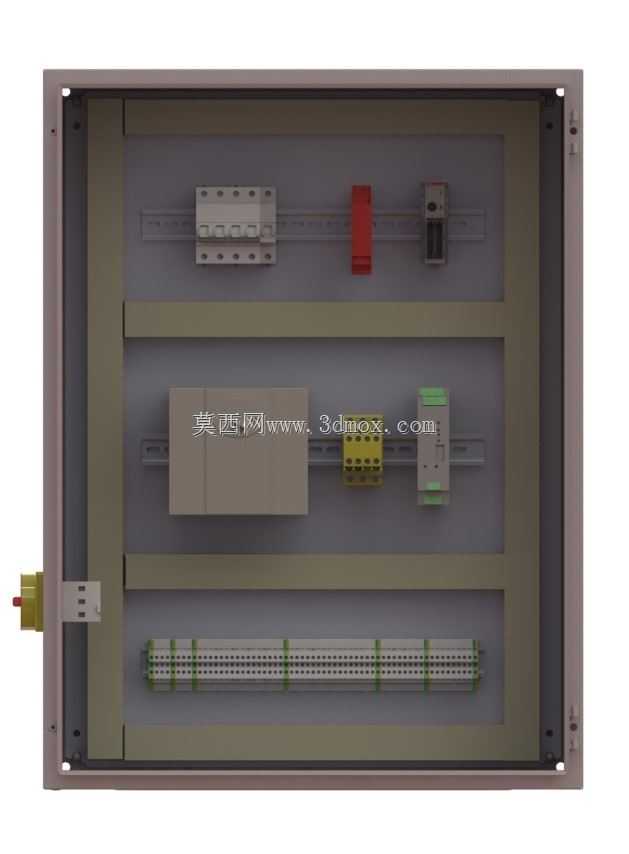

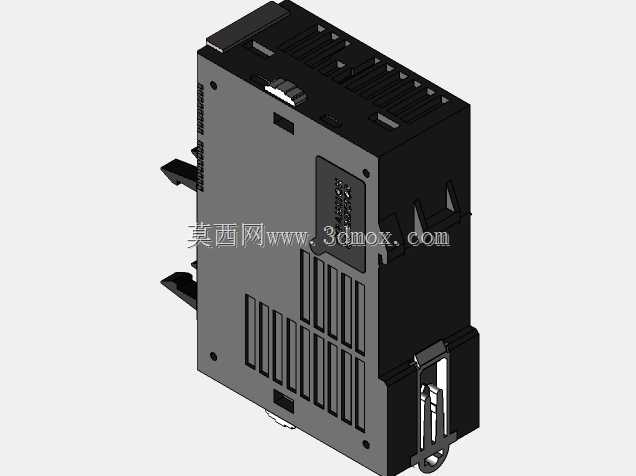

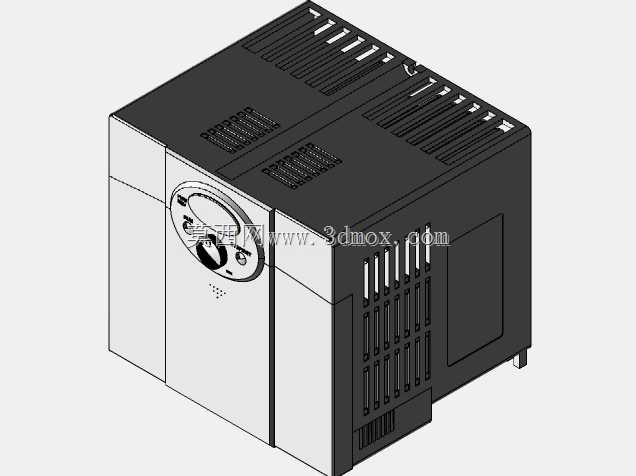

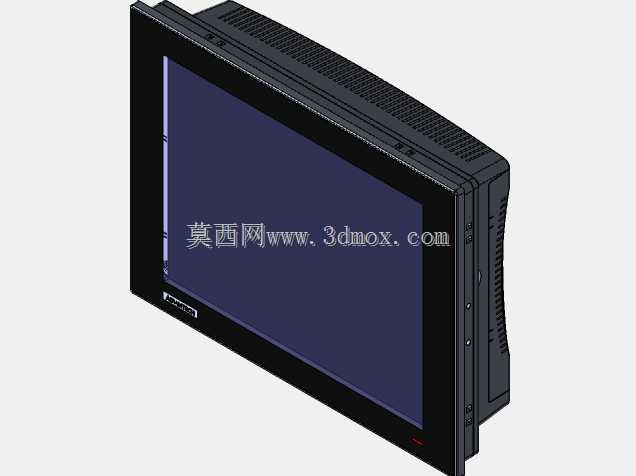

　　从实际功能配置来看，柜内分层排布的元件完全覆盖常规小型工业电控的全链路需求：进线侧配置隔离开关作为明显断开点，满足检修断电的安全规范要求，下级搭配双极断路器、单极断路器分别给动力回路、控制回路做过载与短路保护；安全回路部分集成安全继电器、安全接触器，搭配柜门外侧的急停按钮、复位按钮，可实现触发急停后切断动力输出、复位前无法重启设备的安全联锁逻辑，符合工业设备的基础安全防护要求；控制核心搭载PLC单元搭配变频器件，可完成现场设备的逻辑运算、电机调速控制，柜内预留的24V直流电源模块，可直接给柜内传感器、HMI操作屏、中间继电器提供稳定的直流供电，无需额外外接独立电源。柜门内嵌的HMI屏可直接展示设备运行参数、故障代码，外侧排布的开关按钮可完成本地启停、模式切换操作，柜体侧壁安装的红黄色急停按钮采用大尺寸蘑菇头设计，戴劳保手套也能快速拍停，适配车间操作的实际工况。

　　设计层面采用SolidWorks完成全参数化建模，柜内安装板采用可调节层架结构，层架间距可根据元件实际尺寸灵活调整，避免固定层架导致的元件排布拥挤、走线空间不足问题；柜内预留的横向走线槽空间，可将动力线、控制线分开布设，减少强电对弱电信号的干扰，柜体底部预留的电缆格兰头安装位，可根据进出线数量灵活开孔，适配不同走线路径的现场安装需求。柜门采用单开门带密封胶条结构，铰链采用可拆卸式设计，后期检修时可快速拆下柜门拓展操作空间，柜门与柜体之间的接地跨接线安装位提前预留，无需后期现场打孔适配。

　　安装边界与尺寸适配方面，这款柜体属于壁挂式兼落地式小型电控柜，整体深度控制在400mm以内，壁挂安装时不会过度占用车间通道空间，落地安装时可搭配100mm高的槽钢底座，规避地面积水浸泡柜体底部的问题；柜内元件的安装间隙严格遵循电气安全规范，断路器与金属柜体侧壁的安全间隙不小于20mm，发热元件（如变频器、直流电源）排布在柜体上部区域，靠近柜体顶部预留的散热通风孔位置，利用热空气上升的自然规律完成被动散热，无需额外加装散热风扇即可满足常规工况下的散热需求，减少后期风扇维护的工作量。柜内还预留了15%的备用安装位，后期产线升级新增IO模块、小型继电器时，无需更换柜体即可完成元件加装，适配产线迭代的改造需求。

　　柜体门板的操作元件排布遵循人机工程逻辑，高频操作的启停按钮布置在门板右侧距安装基准面1.2m-1.4m的区间内，适配成年操作人员站立操作的舒适高度，急停按钮布置在门板最易触碰的右下角位置，紧急情况下无需刻意寻找即可快速触发；柜内的电气排水沟槽结构，可将不慎渗入柜体的冷凝水、飞溅液体顺着沟槽从柜体底部的排水孔排出，避免积液浸泡柜内元件导致的短路故障，适配潮湿、多飞溅的车间工况。
