机床配套电气面板结构设计

　　这款电气面板是为CA6140普通车床配套设计的配电承载结构，在机床整体电气系统中承担着操作交互、元件安装、线路防护的核心作用，日常加工场景中，操作人员通过面板上的按钮、旋钮完成机床主轴启停、进给切换、急停触发等操作，面板内部的腔体则用来容纳接触器、继电器、接线端子等低压配电元件，同时隔绝加工过程中飞溅的切屑、切削液，避免电气元件出现短路、卡滞故障。

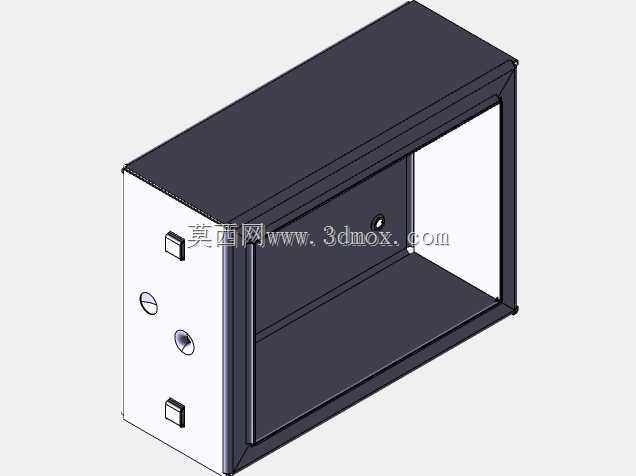

　　从结构设计逻辑来看，整体采用折弯钣金拼焊成型的框架结构，正面为操作安装面，预留了不同规格的按钮、旋钮、锁具安装孔位，孔位尺寸严格对应常用低压操作元件的安装标准，不需要二次扩孔即可完成元件装配；侧面与背面采用封闭折弯结构，仅在进出线位置预留敲落孔，既保证了整体结构刚度，也能减少车间粉尘、切削液的侵入。设计阶段充分考虑了激光切割加工的工艺特性，所有外露棱边都做了R1.5的圆角处理，避免装配和后期维护时划伤操作人员，折弯工序的止裂槽位置都做了应力释放优化，减少批量加工时的折弯开裂风险。

　　安装边界方面，这款面板整体为长方体嵌入式结构，安装时嵌入机床床身的预留安装位，正面法兰边与机床外表面齐平，安装孔位采用长圆孔设计，允许装配时存在±2mm的位置公差，降低床身焊接件的加工精度要求；内部腔体的深度尺寸经过反复校核，既可以容纳常规厚度的交流接触器、接线端子排，也预留了足够的走线空间，强弱电线路可以在腔体内部通过理线架分层排布，避免信号干扰。面板的门体采用单侧铰链连接，搭配两点式锁具，关闭后与框架的贴合间隙控制在1mm以内，配合粘贴的密封胶条，可以达到IP54的防护等级，完全适配机加工车间多粉尘、多切削液飞溅的使用环境。

　　实际装配逻辑上，面板内部预留了标准化的元件安装导轨位置，DIN导轨可以直接卡装在预设的安装座上，不需要额外钻孔固定，后期维护更换元件时可以直接拆装，大幅缩短检修停机时间；正面操作元件的排布遵循人机工程原则，急停按钮布置在面板右上角最易触碰的位置，启停按钮按照操作频率从左到右排布，旋钮类元件集中布置在左侧区域，操作人员站在机床常规操作位时不需要大幅度抬手即可完成所有操作。结构强度方面，框架的折弯边都做了翻边加强处理，整体在承受100N的侧向冲击力时不会出现明显变形，完全满足机床运行过程中的振动工况要求，不会因为长期振动导致元件松动、线路脱落。

　　在加工工艺适配性上，所有板材下料都采用激光切割完成，孔位精度可以控制在±0.1mm以内，折弯工序的折弯半径统一按照板材厚度的1.5倍设置，不需要更换折弯模具即可完成所有折弯工序，有效降低批量加工的模具成本；焊接位置都设置在腔体内部，外表面没有外露焊道，焊接完成后经过打磨、喷塑处理，外表面平整美观，和机床整体外观风格保持一致。面板后侧的进出线孔都配备了橡胶护线圈，线路穿过时不会被钣金锐边割破绝缘层，同时也能封堵缝隙，进一步提升防护性能。
