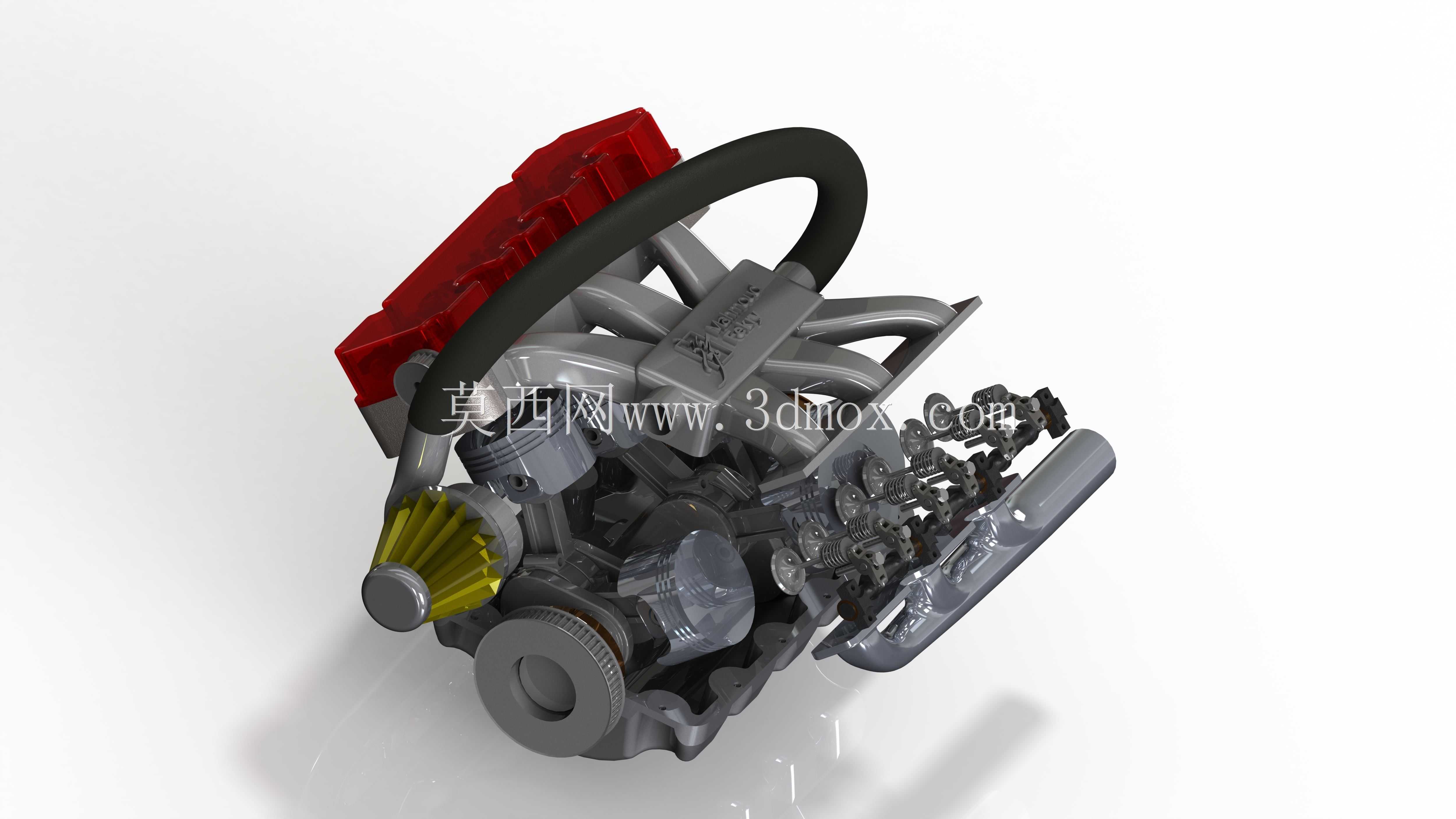

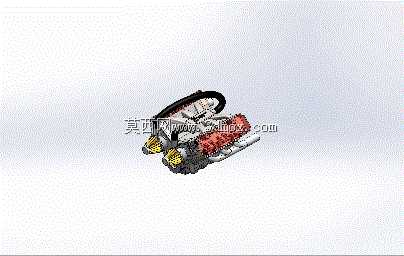

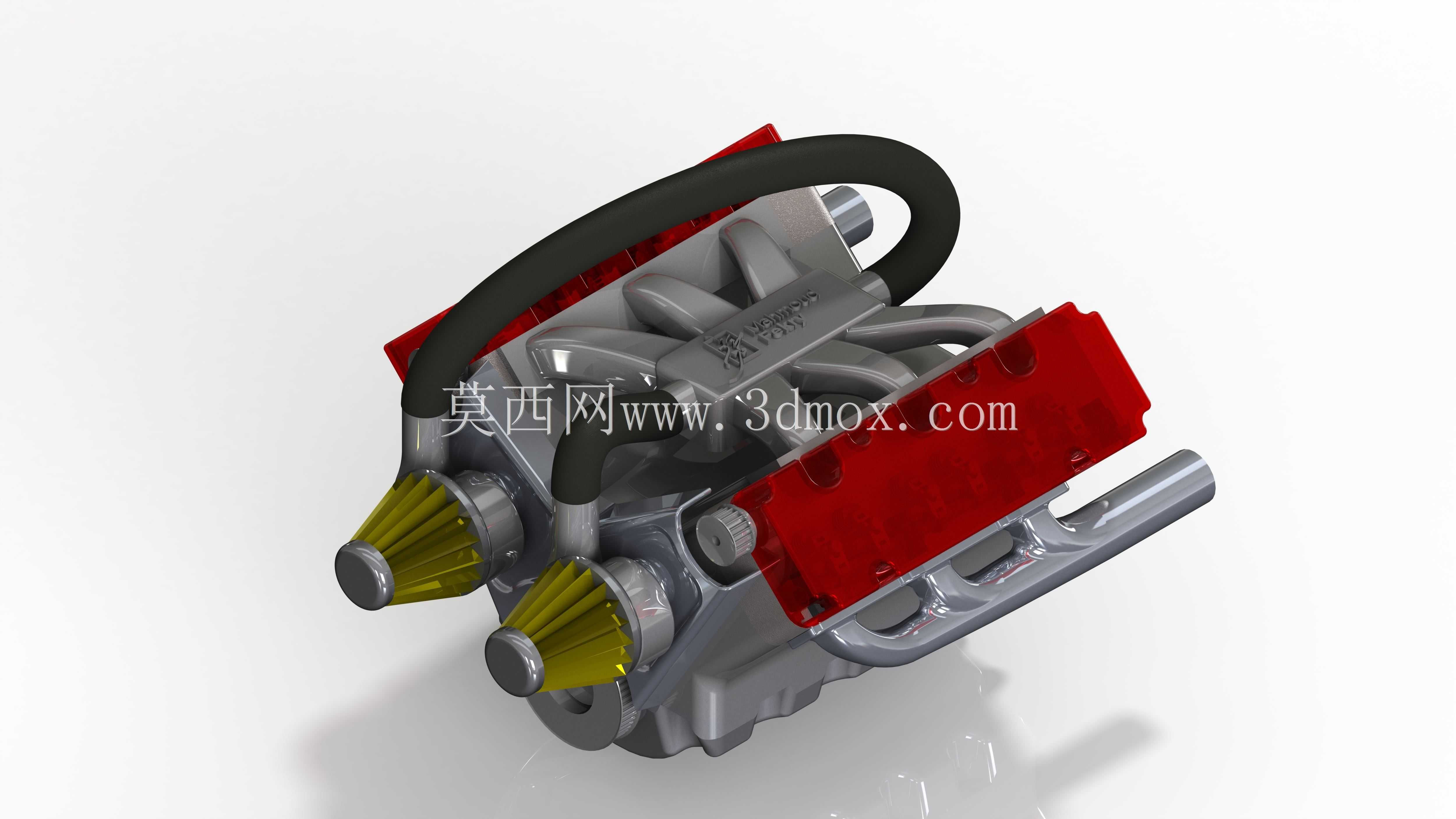

V型六缸双涡轮汽车动力装置结构

　　在乘用车动力总成的研发与教学场景中，V6动力装置的结构拆解一直是动力系统设计、整车匹配环节的核心参考对象，这类六缸活塞式动力结构通过将两组气缸以V型夹角排布共享同一根曲轴，相比直列六缸结构能大幅缩短动力单元的轴向长度，适配前置后驱、横置前驱等多种整车布置形式，在中大排量乘用车、轻型商用车辆的动力匹配中应用广泛。从结构功能来看，这套双涡轮V6结构的进排气路径经过针对性优化，两侧气缸的排气歧管分别对应涡轮端的进气入口，能够充分利用各缸的排气脉冲能量驱动涡轮叶轮，减少排气干涉带来的能量损耗，相比自然吸气版本的同排量V6结构，能在更低转速区间输出峰值扭矩，适配城市工况下的频繁启停与加速需求。设计过程中首先要确定的是V型夹角的角度参数，

　　常规民用V6结构多采用60度夹角设计，这个角度能够平衡一阶、二阶往复惯性力的平衡需求，不需要额外加装平衡轴就能实现较好的运转平顺性，同时能将动力单元的整体宽度控制在整车机舱的横向安装边界内，避免与悬架塔顶、冷却模块等周边部件产生安装干涉。曲轴的曲柄销布局采用错拐设计，相邻两个气缸的曲柄销错开一定角度，保证各缸的点火间隔均匀，让动力输出的脉动更小，降低传动系统的扭转振动负荷。活塞部分采用轻量化铝合金材质设计，裙部的型线经过热态变形匹配，在发动机正常工作温度下能保证与气缸壁的贴合间隙处于最优范围，减少冷启动磨损与热态下的敲缸风险，活塞环组采用三道环设计，兼顾气封、油封与刮油功能，减少机油消耗与燃烧室窜气量。凸轮轴采用顶置布局，

　　通过摇臂驱动进排气门的开启与关闭，型线设计兼顾了气门开启的时间截面与运动件的加速度，避免高转速下气门出现飞脱、落座冲击过大的问题，涡轮壳体采用耐高温铸铁材质，能够承受排气端最高近千度的工作温度，内部的叶轮采用高温合金精密铸造，动平衡精度控制在G2.5等级以内，保证最高十几万转的工作转速下不会出现异常振动。安装边界层面，这套动力单元的前端轮系覆盖发电机、空调压缩机、水泵等附件的安装位，所有附件的安装点都布置在缸体前端的加强筋位置，保证附件运转时的振动不会引起缸体薄壁位置的共振，进气歧管采用塑料材质集成在V型夹角的中间位置，能够充分利用进气谐振效应提升充气效率，同时减少进气路径的长度，降低涡轮迟滞效应。

　　排气侧的涡轮安装法兰与排气歧管的出口采用金属密封垫片连接，法兰面的平面度控制在0.1mm以内，避免高温高压的排气出现泄漏，影响涡轮的驱动效率同时引发机舱内的温度异常。缸体与缸盖之间采用多层金属气缸垫密封，围绕气缸孔、冷却水孔、机油孔的位置设计有密封筋，能够承受缸内最高上百bar的燃烧压力，避免出现冲缸垫的故障。在实际的整车匹配中，这套动力结构的悬置安装点布置在缸体两侧与变速箱连接的端面上，三点式悬置的布局能够有效过滤动力单元运转时的振动传递到车身，提升驾乘的舒适性，油底壳采用冲压钢板材质，内部设计有挡油板，在车辆急加速、急减速、大角度转弯的工况下，能够保证机油泵的吸入口始终处于油面以下，避免出现机油泵吸空导致的润滑失效。对于三维建模从业者而言，搭建这类结构时需要重点关注各运动部件之间的间隙校核，比如活塞在上止点时与气门的最小间隙、曲轴旋转时曲柄与缸体内部的间隙、涡轮叶轮与涡轮壳体之间的间隙，这些间隙值直接决定了结构是否能够正常运转，同时还要考虑装配工艺性，比如缸盖螺栓的安装空间是否足够、各附件是否能够在整车装配线上实现便捷的拆装维护，避免出现设计完成后无法装配的问题。
