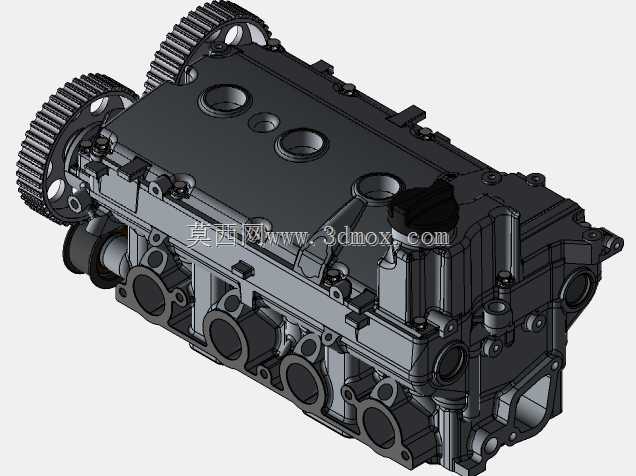

VAZ2112型1.5升排量车用汽油发动机结构

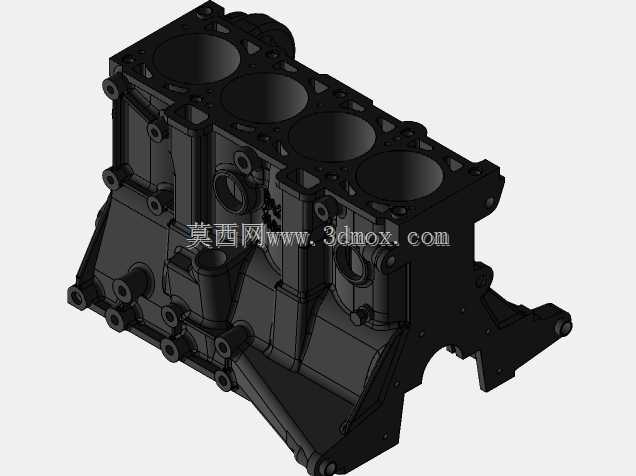

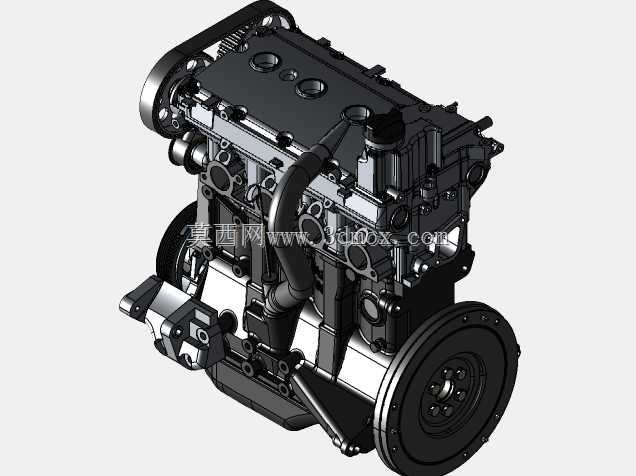

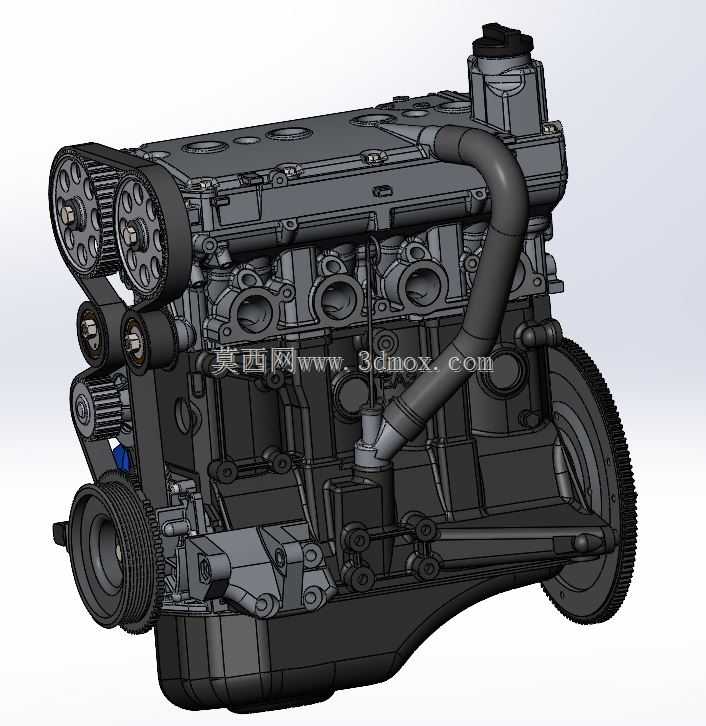

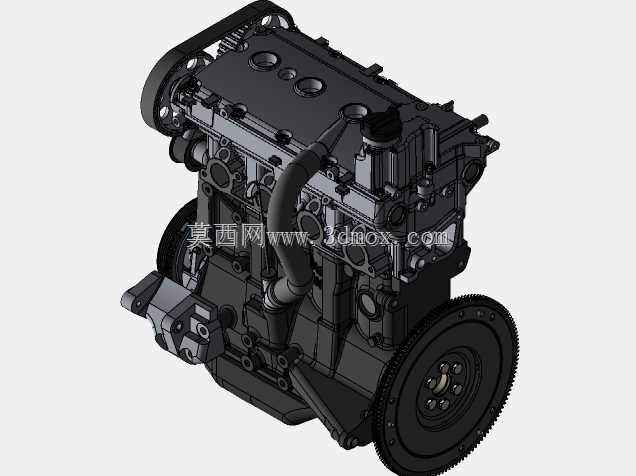

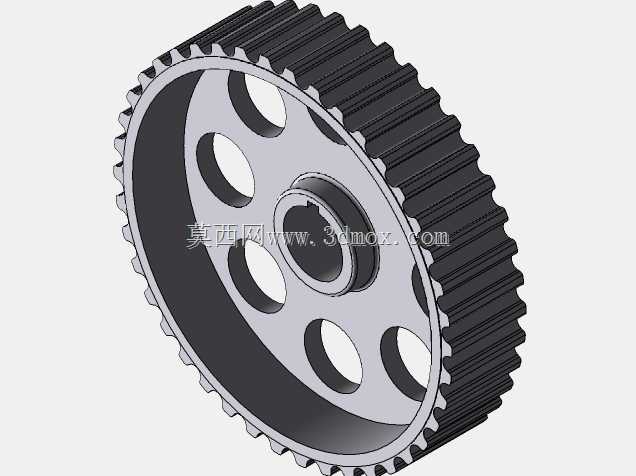

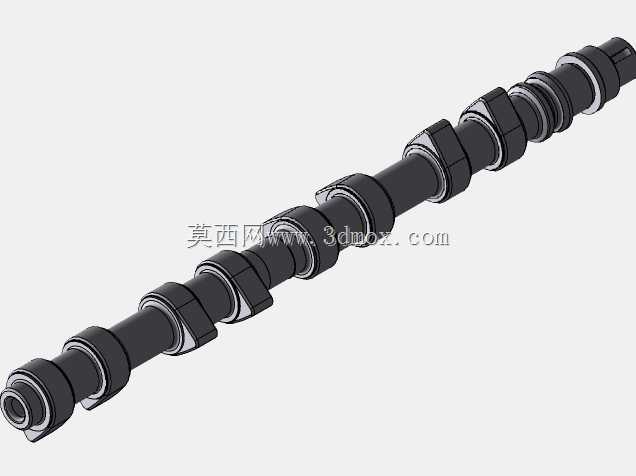

　　这款1.5升排量直列四缸汽油机，面向入门级家用乘用车动力配套场景，是前置前驱车型横置动力布局的适配机型，核心承担燃油化学能向曲轴旋转机械能的转换输出，为整车行驶、附件运转提供全部动力来源。整机采用直列四缸单顶置凸轮轴配气结构，进排气道布置在缸盖同侧，通过齿形正时皮带完成曲轴与凸轮轴的动力同步传递，皮带外侧设置张紧轮、惰轮组维持皮带张紧力，避免高速运转下跳齿导致配气相位失准，相比正时链条结构，皮带传动运转噪音更低、传动阻尼更小，适配小排量经济型车型的成本与NVH控制需求。缸体采用铸铁材质打造，缸套与缸体一体铸造成型，刚性表现足以承受1.5升自然吸气机型的燃烧爆发压力，水道与油道在铸造时一体成型，减少后续机加工工序与密封泄漏点；

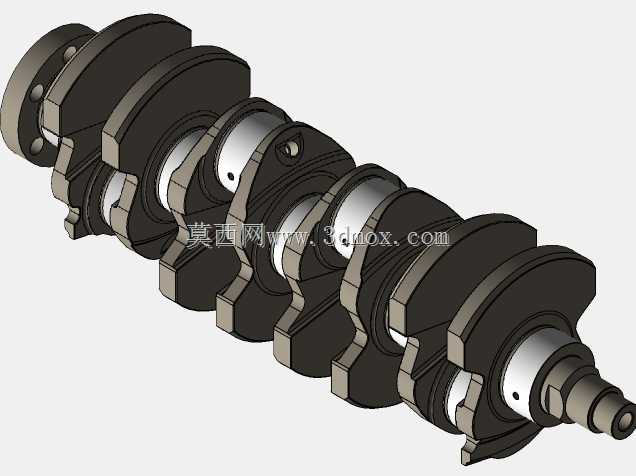

　　缸盖采用铝合金材质压铸成型，降低整机上部重量，优化整车前轴轴荷分配，燃烧室为屋脊型结构，配合平顶活塞实现设计压缩比，火花塞布置在燃烧室中央位置，缩短火焰传播距离，提升燃烧效率降低爆震倾向。曲轴为全支撑锻钢结构，五道主轴承盖通过螺栓紧固在缸体主轴承座上，平衡块与曲轴一体锻造，抵消四缸机一阶二阶往复惯性力，降低运转振动；本次结构还原了原厂配置的实心铸铁飞轮，不同于轻量化改装飞轮的薄壁结构，原厂飞轮保留了足够的转动惯量，保障怠速运转稳定性，低速起步时的扭矩储备更充足，适配民用车型日常通勤的低转速常用工况，飞轮外缘压装齿圈，与起动机驱动齿轮啮合完成发动机启动过程，飞轮后端面加工有定位销孔与螺栓孔，匹配膜片弹簧离合器的安装尺寸，

　　可直接适配对应规格的手动变速器输入轴对接。进气侧布置复合材质进气歧管，通过橡胶管路与节气门体连接，减少进气阻力同时隔绝机舱热量传递，降低进气温度提升充气效率；排气侧接口预留排气歧管安装法兰，可对接三元催化器与排气消声系统。前端轮系除正时传动外，还通过多楔带驱动水泵、发电机等附件，张紧结构自动维持皮带张紧度，保障附件运转转速稳定。整机安装边界完全遵循原厂车型的动力舱布局设计，缸体两侧的发动机悬置安装凸台位置、尺寸与原车副车架悬置点位完全匹配，进排气接口、传感器安装位、油底壳放油螺塞位置、机油滤清器安装座都保留了实车的维护操作空间，不会出现装车后维护作业无法开展的问题。建模过程中对所有配合面的公差带做了对应还原，

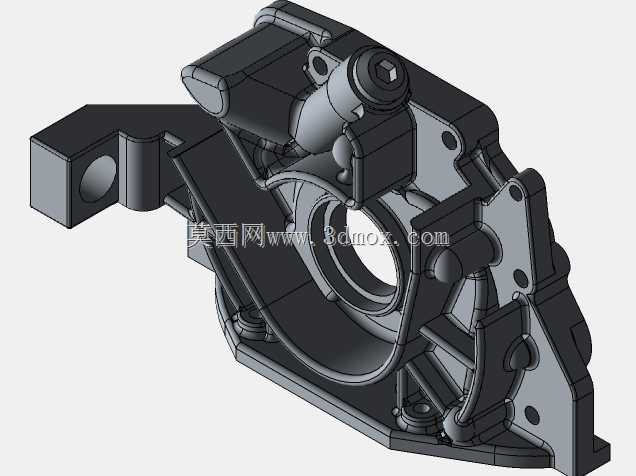

　　比如缸盖与缸体的结合面平面度、主轴承孔的同轴度、凸轮轴轴承孔的位置度都符合量产机型的加工精度要求，正时系统的带轮齿形参数、皮带节距完全匹配实物，可直接用于正时校对的模拟操作，也可作为整车动力总成匹配的基础数模，开展动力舱布置校核、悬置匹配计算、进排气系统改装设计等工作，对于汽修教学场景，该数模可拆解展示内部曲柄连杆机构、配气机构、冷却润滑回路的布置逻辑，帮助学员快速理解小排量汽油机的结构原理，也可作为逆向设计的参考基准，开展同类型机型的改型设计工作，比如调整压缩比适配不同燃料、更换增压套件提升动力输出时，可基于该数模做干涉检查与结构强度校核，减少实物试错的成本。
