带线性执行器的四轴工业机器人手臂结构

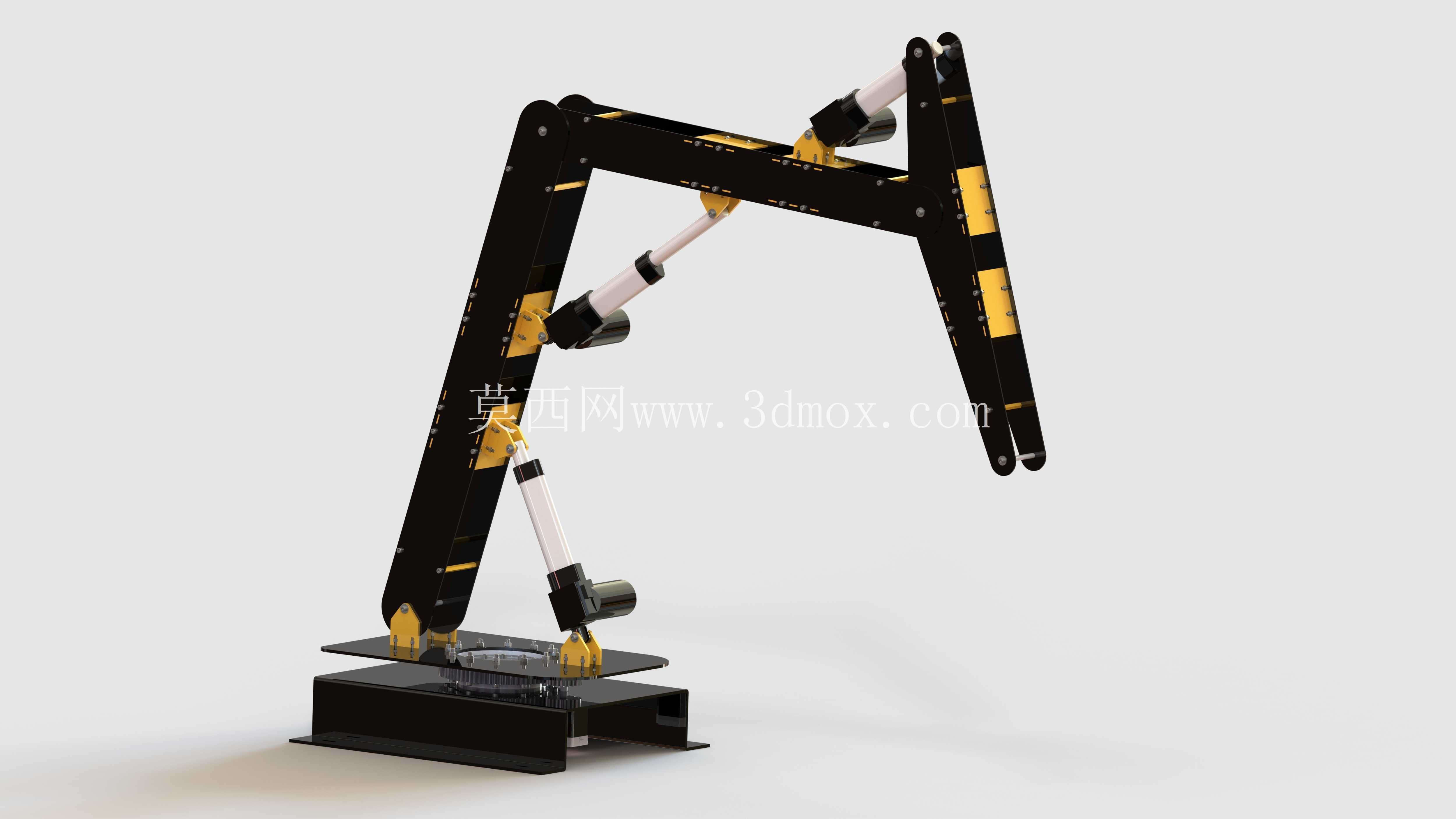

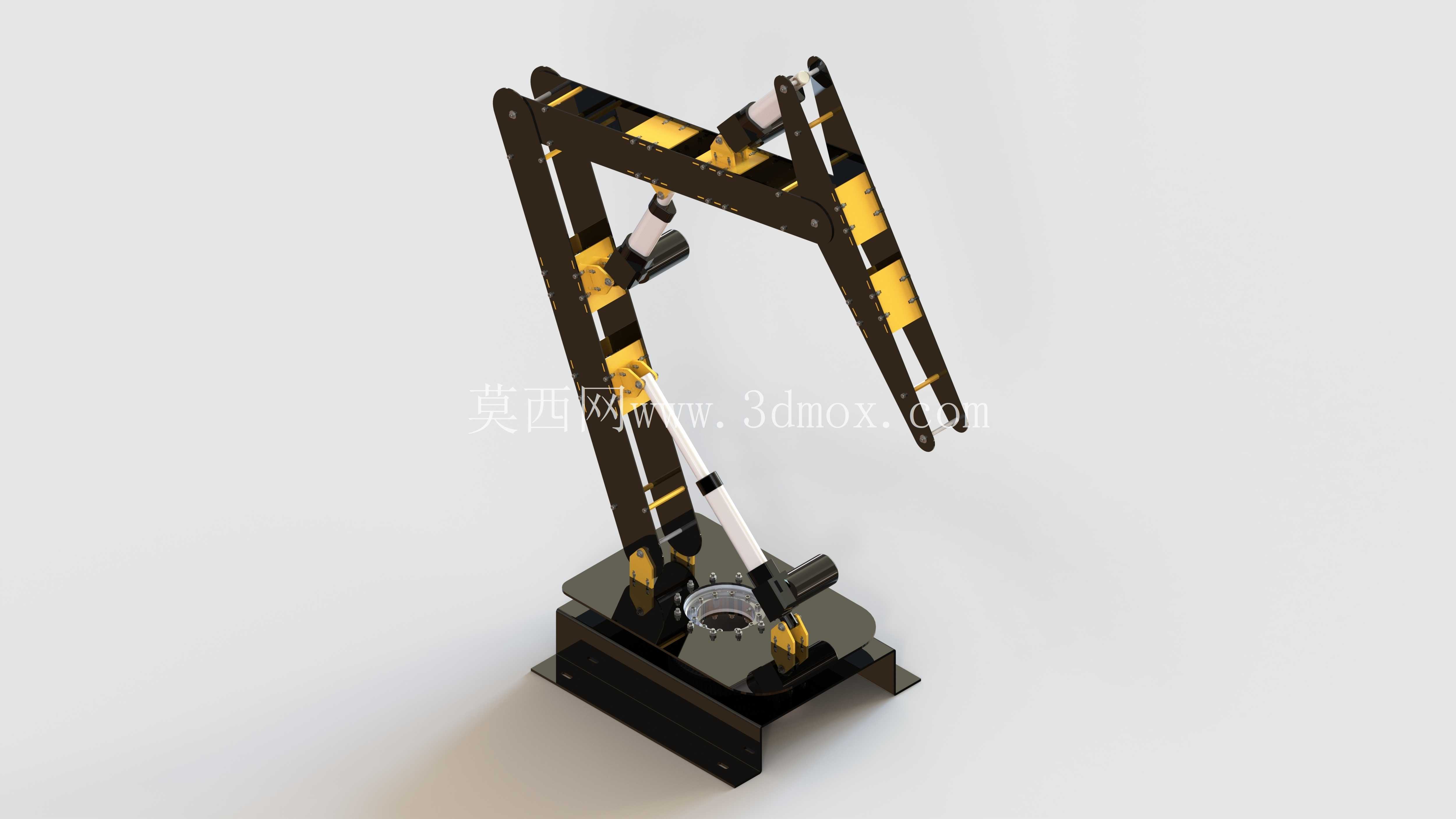

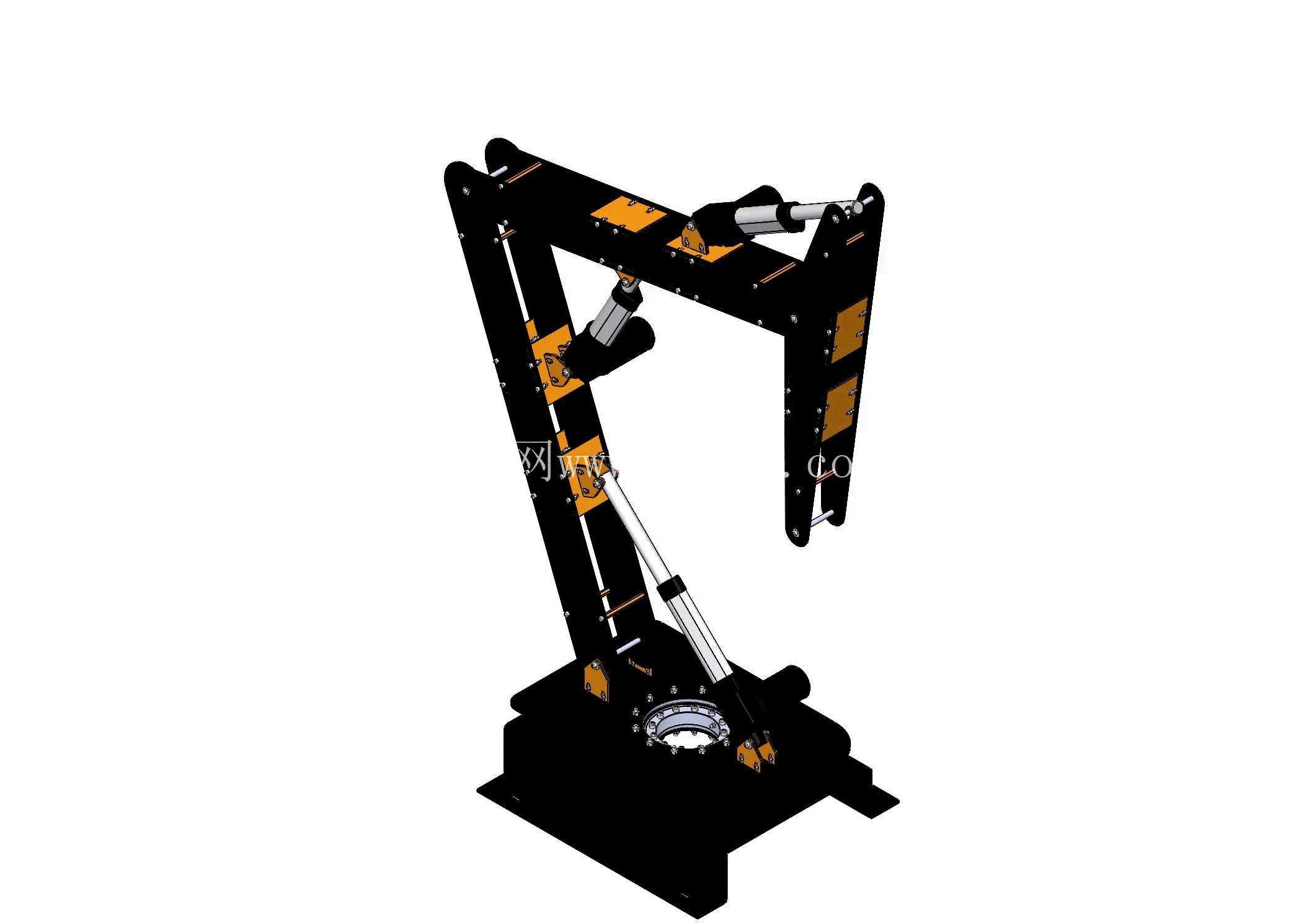

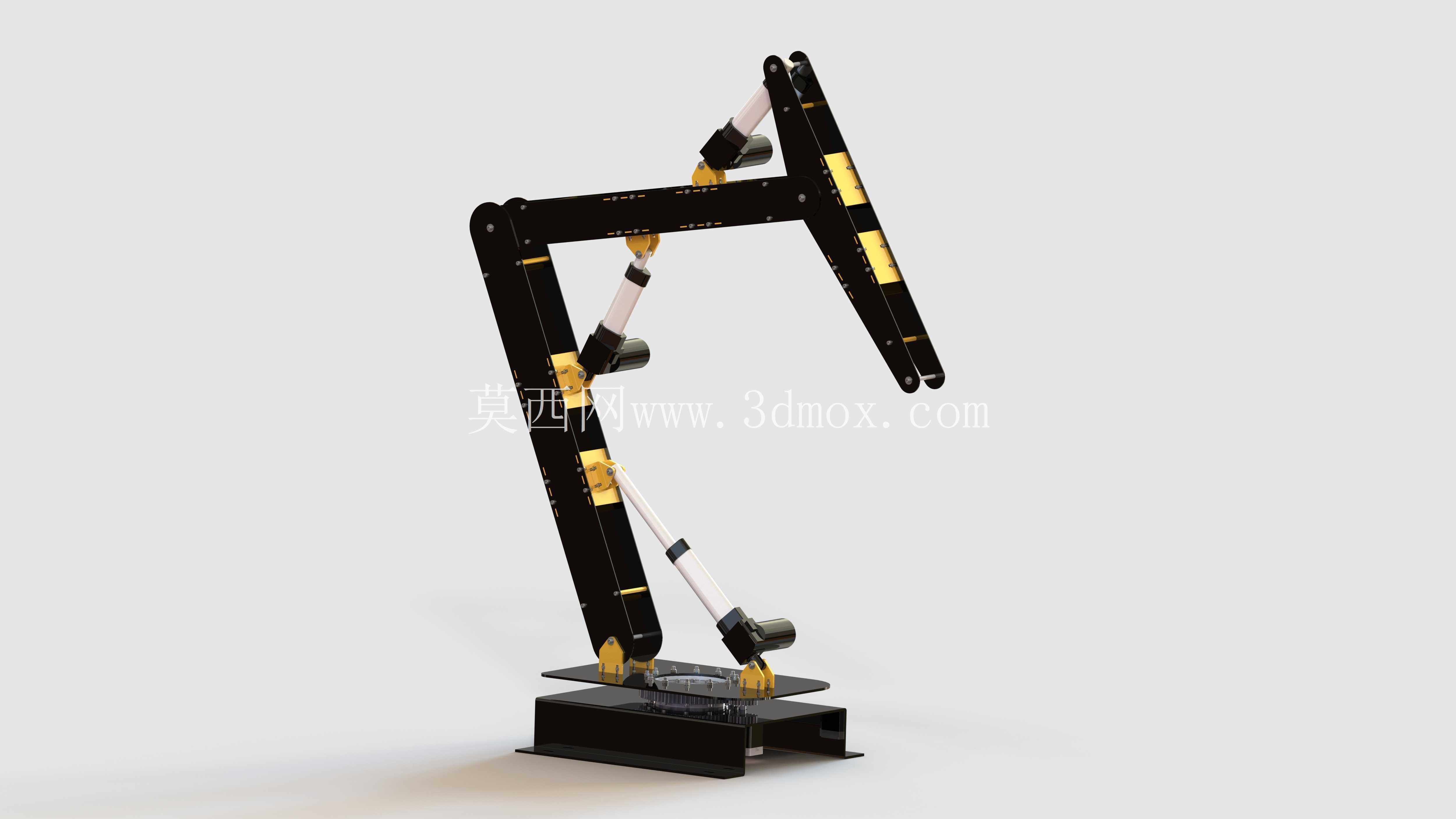

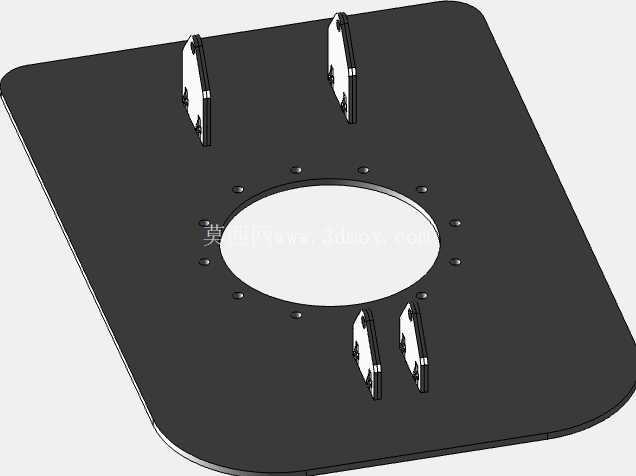

这款四轴工业机器人手臂的结构设计，核心围绕中小负载工位的柔性作业需求展开，在3C电子零部件分拣、小型工件上下料、实验室样本转运这类对动作重复定位精度有要求、作业半径覆盖1米以内区间的场景中适配性较强。整套臂体采用串联式关节布局，底座集成回转支承结构作为第一轴，可实现整臂360度范围内的水平回转，回转支承的选型兼顾了轴向承载与倾覆力矩承受能力，即使臂体完全伸展状态下携带额定负载，底座也不会出现结构性翘曲，安装时只需通过底座预留的四个螺栓孔将整臂固定在水平工作台面或者专用设备机架上，安装边界预留底座周边150mm的检修空间即可，无需额外做复杂的地基预埋处理。

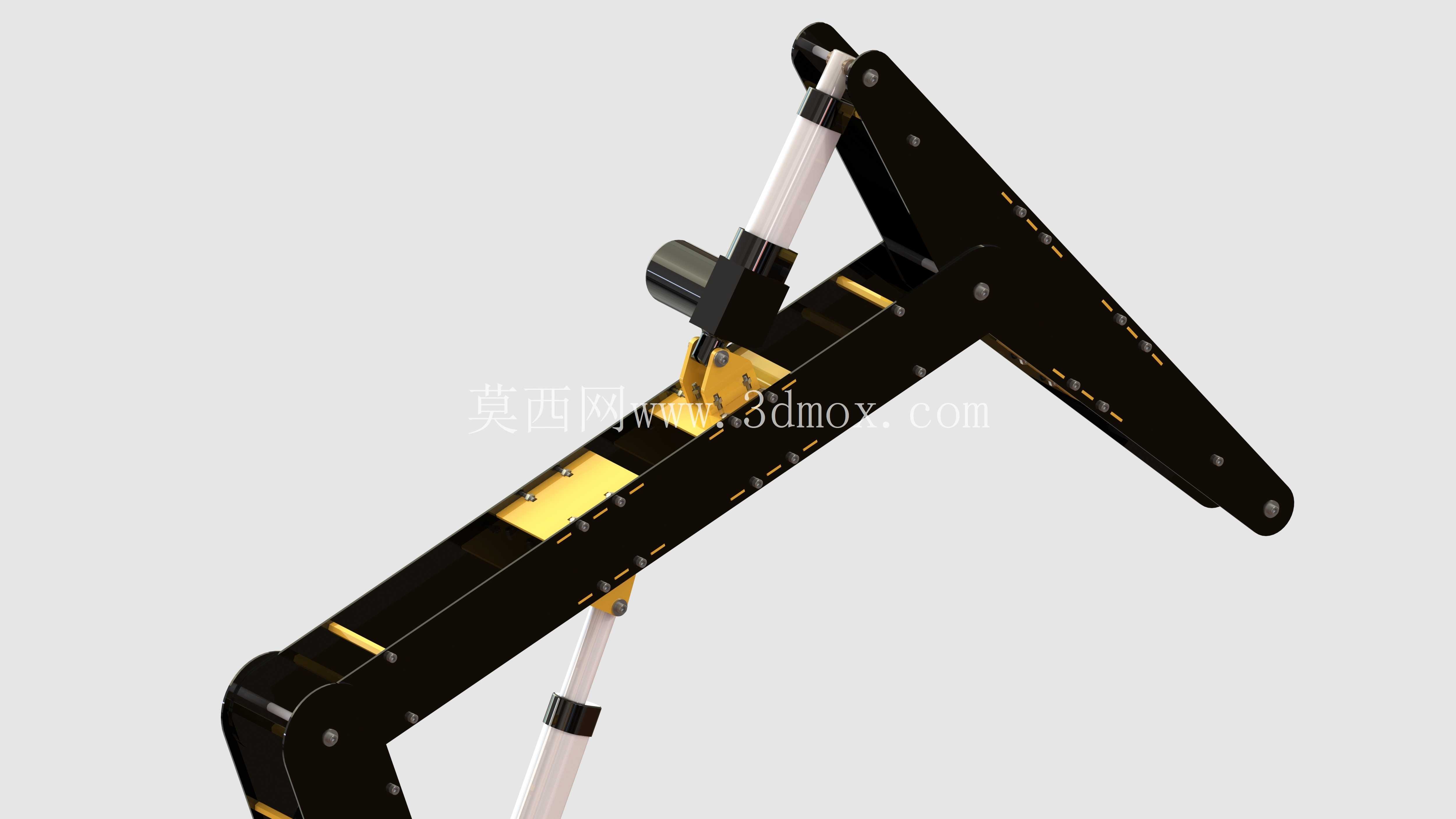

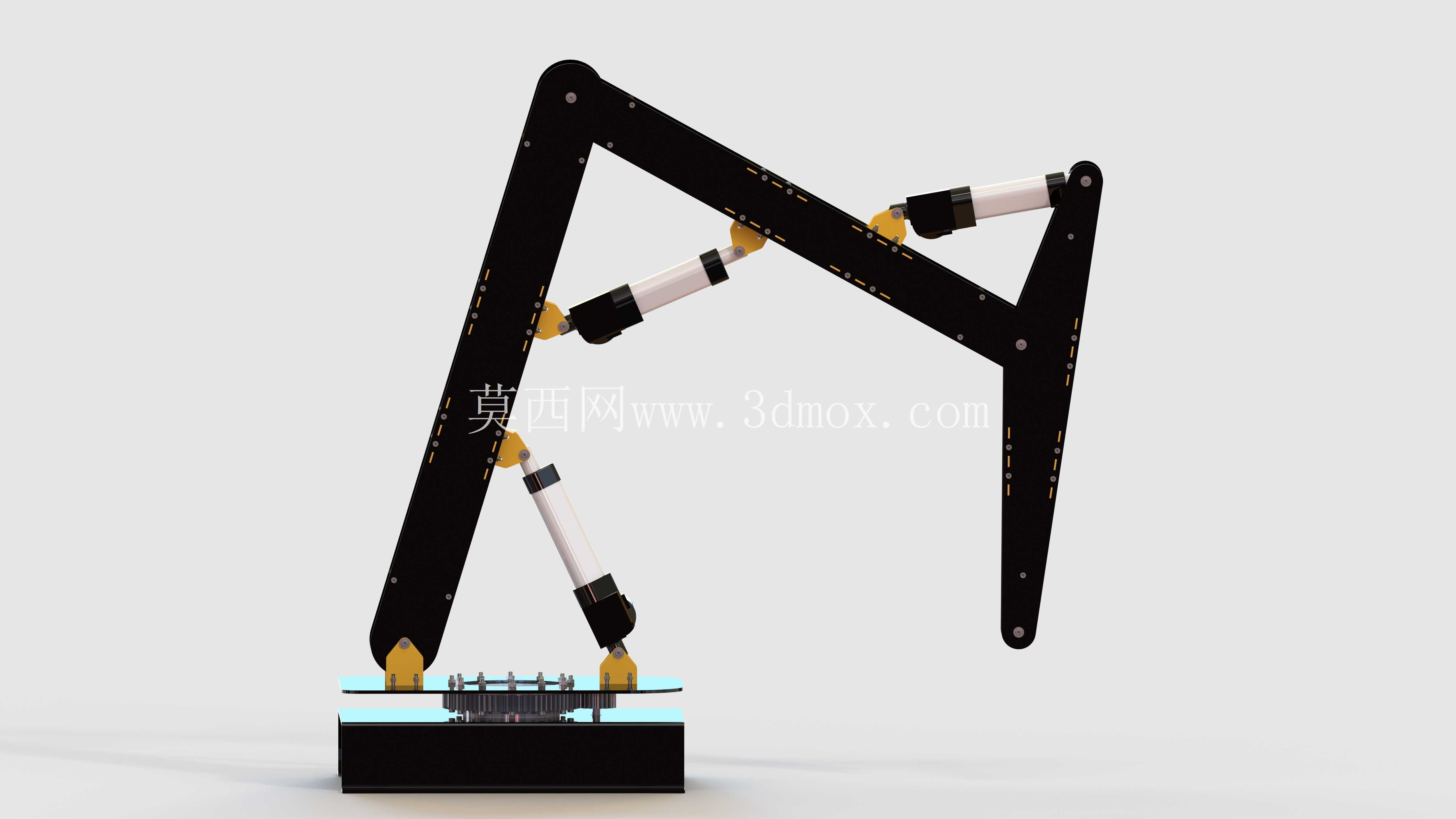

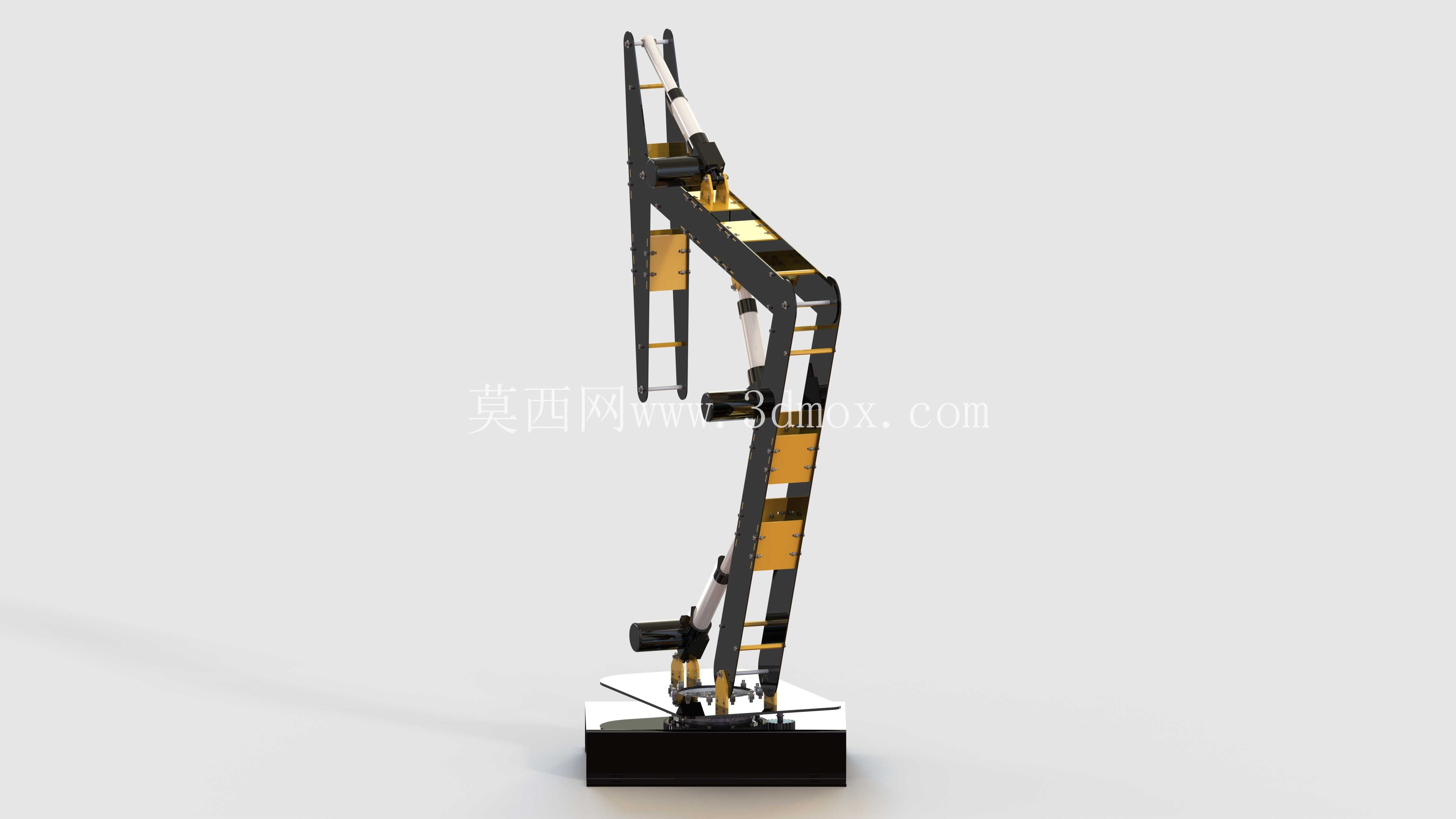

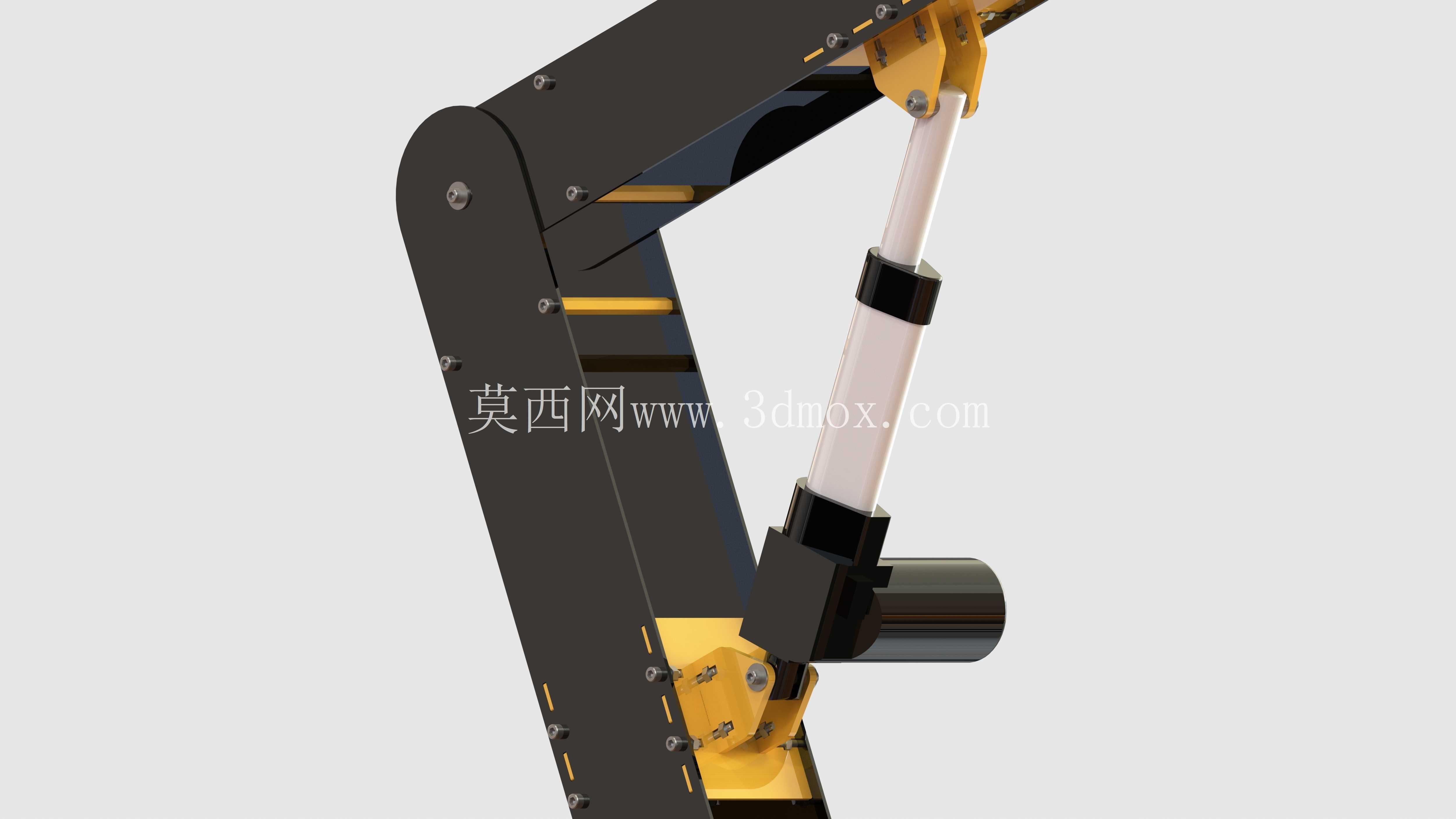

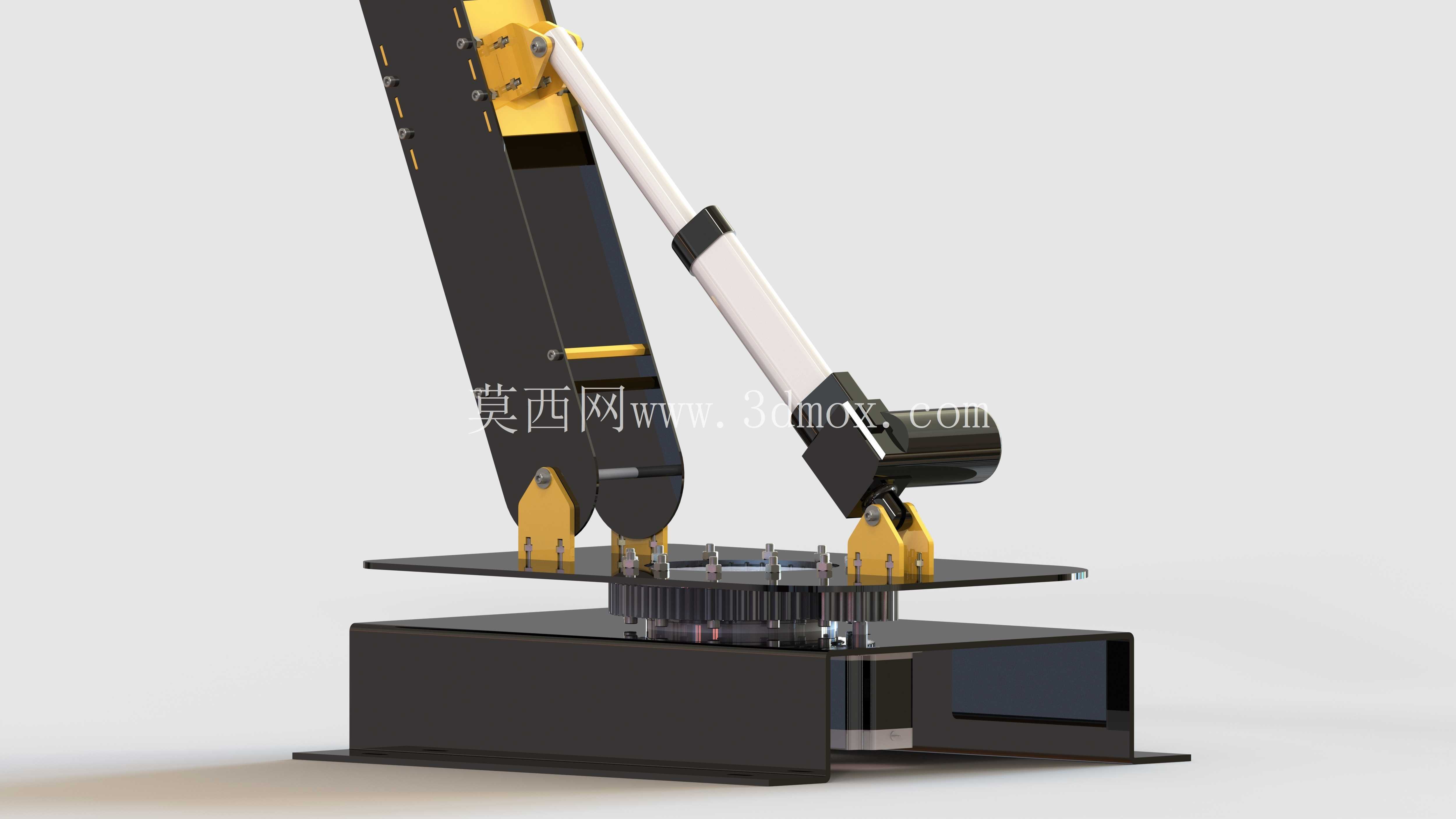

臂体的大臂、小臂关节没有采用传统工业机器人常用的RV减速器搭配伺服电机的直连驱动方案，而是选用线性执行器作为动力输出部件，这种设计思路很大程度上压缩了关节处的结构体积，同时线性执行器的自锁特性可以在设备突发断电时锁住臂体姿态，避免臂体下坠砸坏工位上的工件或者周边工装。大臂与小臂的主体结构采用钣金折弯拼焊的框架形式，相比铸造臂体自重降低近40%，框架内部预留了线性执行器的安装位与走线槽，所有动力线缆、信号线缆都可以从臂体内部穿过，避免作业过程中线缆外露被周边设备剐蹭，臂体表面的黄黑警示标识区域对应臂体运动过程中的危险干涉边界，现场调试时可以快速识别臂体的运动包络范围，减少调试阶段的碰撞风险。

末端执行器的安装法兰采用标准接口设计，可以快速适配夹爪、真空吸盘、小型点胶阀等不同作业工具，法兰端面预留了通用的安装螺孔与气路、电路快插接口，更换末端工具时无需重新布设管线，单工具更换时间可控制在5分钟以内。从运动参数来看，大臂俯仰角度范围为-30度到75度，小臂俯仰角度范围为-60度到85度，配合底座回转与末端腕部的摆动轴，整臂可以覆盖底座上方半径800mm的半球形作业区间，重复定位精度可以控制在±0.2mm以内，完全满足轻工制造、电子装配类工位的精度要求。

设计过程中针对臂体的受力做了针对性的结构优化，大臂与小臂的铰接点位置经过多轮运动仿真校核，确保线性执行器在全行程范围内都处于最优受力角度，不会出现传动死点，同时臂体框架的加强筋位置避开了运动干涉区间，即使在最大伸展距离下携带3kg额定负载，臂体末端的静态形变量也能控制在0.3mm以内。整套结构没有采用复杂的专用定制零部件，大部分铰接销轴、安装紧固件都选用通用标准件，后期维护更换配件的成本较低，线性执行器的安装位置预留了调节余量，长期使用出现传动间隙时，可以通过调整执行器的安装座位置补偿间隙，无需整体更换关节部件。

在实际产线布局中，这款机械臂可以单台独立部署在小型工作台旁完成单工位作业，也可以多台组网配合流水线完成多工序的流转作业，由于整体自重较轻，甚至可以直接安装在带脚轮的移动小车上，作为临时作业单元灵活切换不同工位，适配多品种小批量的柔性生产需求。臂体的控制线缆与动力线缆从底座侧面的出线口引出，连接控制柜时可以顺着设备机架走线，不会占用臂体下方的作业空间，底座内部预留了控制器模块的安装位，如果是对设备体积有严格要求的场景，也可以将小型驱动控制器直接集成在底座内部，进一步减少整套设备的占地空间。
