CA6140车床用考克斯机械零件结构设计

　　在普通卧式车床的切削加工场景中，考克斯类零件是主轴传动系统与进给机构衔接位置的关键配套组件，主要承担切削过程中扭矩传递、轴向定位以及加工载荷缓冲的作用，尤其在CA6140这类通用卧式车床上，该零件的加工精度与装配适配性直接影响长轴类、盘类工件的车削成型质量。从实际加工工况来看，CA6140车床常用于中小型金属零件的外圆、内孔、端面、螺纹切削作业，加工过程中主轴转速区间覆盖10-1400r/min，进给量随加工工序在0.02-1.2mm/r区间动态调整，考克斯零件安装在主轴箱输出端与卡盘连接的过渡位置，需要承受车削断续切削时产生的交变冲击载荷，同时要保证主轴回转精度传递过程中的同轴度误差控制在0.01mm以内，避免加工工件出现圆度超差、表面振纹等质量问题。

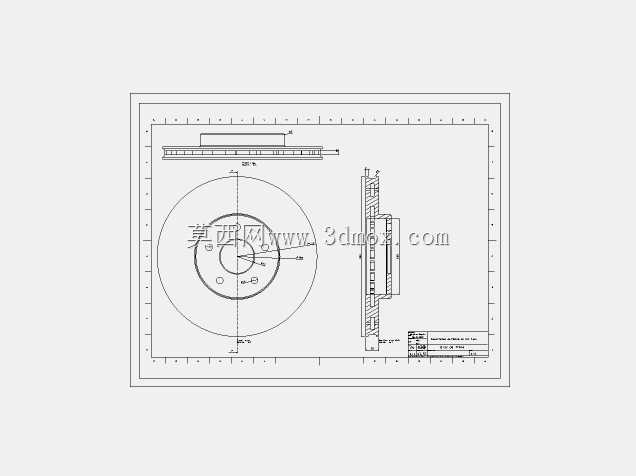

　　从结构设计思路来看，该零件采用盘类与轴段结合的复合结构，主体圆盘部分设置有均匀分布的连接螺栓孔，用于和主轴端法兰进行刚性连接，圆盘中心的通孔与主轴轴颈采用H7/h6的间隙配合，保证装配时的同轴度定位精度，侧面延伸的轴段结构设置有键槽与定位台阶，用于和卡盘或者传动拨盘进行连接，键槽的宽度公差严格按照GB/T1095标准选取，确保扭矩传递过程中不会出现键侧间隙过大导致的传动冲击。零件的外形尺寸设计充分考虑CA6140车床主轴端的安装边界，圆盘外径控制在200mm以内，避免旋转过程中与主轴箱端盖、防护装置产生运动干涉，轴段的伸出长度根据卡盘连接的标准尺寸设定，保证卡盘安装后锁紧螺母有足够的旋合行程，同时不会因为伸出过长导致悬臂刚度不足，在大切深切削时产生挠曲变形。

　　在细节结构处理上，零件所有的锐边都设计有0.5×45°的倒角，既方便装配时的导向导入，也能避免装配过程中锐边划伤操作人员或者配合零件表面，圆盘与轴段衔接的位置设置有R2的过渡圆角，减少应力集中现象，避免在交变载荷作用下出现疲劳断裂问题。零件的端面设计有均匀分布的减重孔，在保证结构刚度满足切削载荷要求的前提下，尽可能降低旋转部分的整体重量，减少主轴启动和制动过程中的惯性冲击，降低主轴轴承的载荷负担，延长主轴组件的使用寿命。配合面的表面粗糙度要求控制在Ra1.6μm，非配合面的表面粗糙度控制在Ra6.3μm，在保证装配精度的前提下合理控制加工成本，不需要对非工作面进行过高精度的磨削加工。

　　从实际装配适配性来看，该零件的安装定位基准与CA6140车床主轴的定位基准完全重合，装配时不需要额外制作专用工装，只需要按照主轴端的装配标记对齐螺栓孔，穿入连接螺栓后按照对角顺序分次拧紧，即可保证安装精度满足使用要求。零件的轴向定位依靠主轴轴肩与圆盘端面的贴合实现，不需要额外设置定位套或者调整垫片，减少了装配环节的调整工作量，后期维护拆卸时也只需要拆除连接螺栓即可顺利取下，不会出现与主轴抱死难以拆卸的问题。在日常使用过程中，该零件不需要额外的维护保养，只需要在车床定期保养时检查连接螺栓的预紧力，避免因为螺栓松动导致的传动精度下降问题即可，能够适应机械加工车间多粉尘、多切削液飞溅的复杂工作环境，结构可靠性能够满足两班制连续生产的使用要求。
