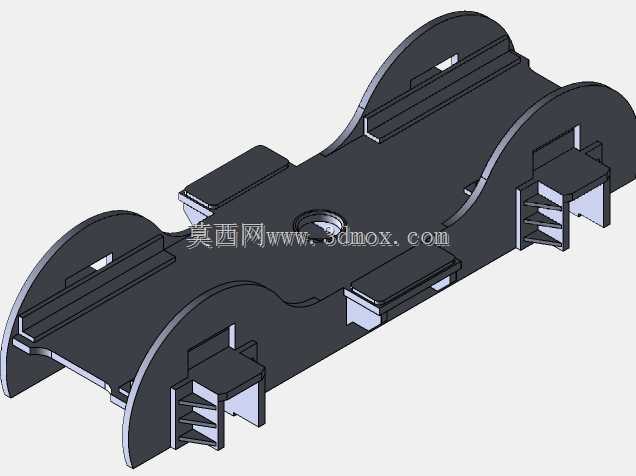

1:22.5比例太平洋型机车车架结构

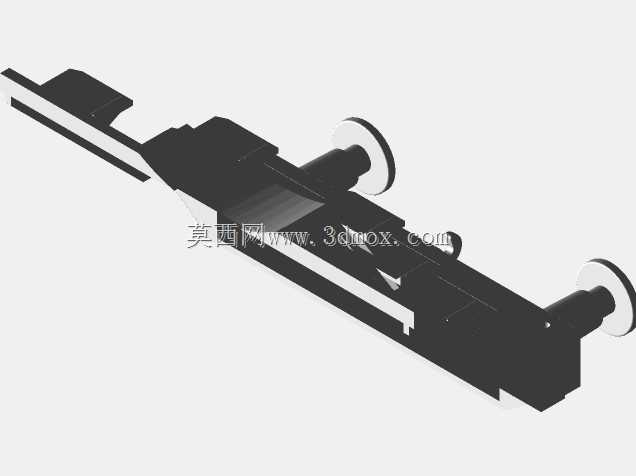

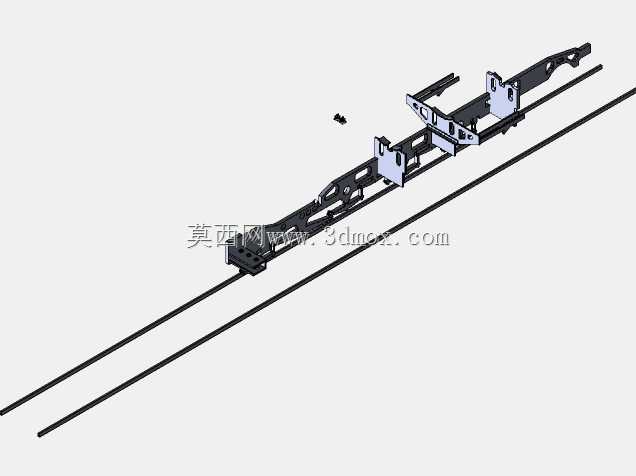

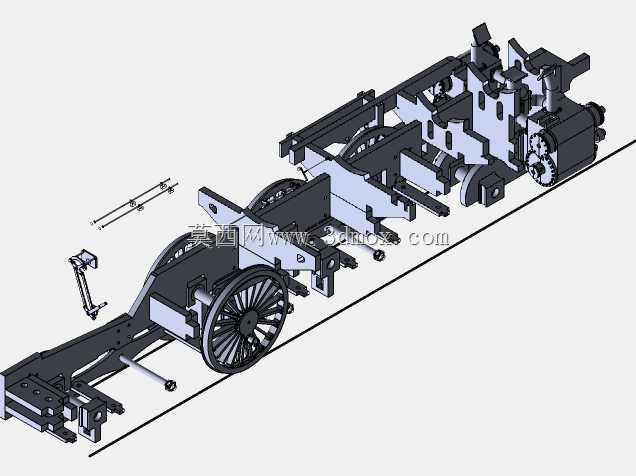

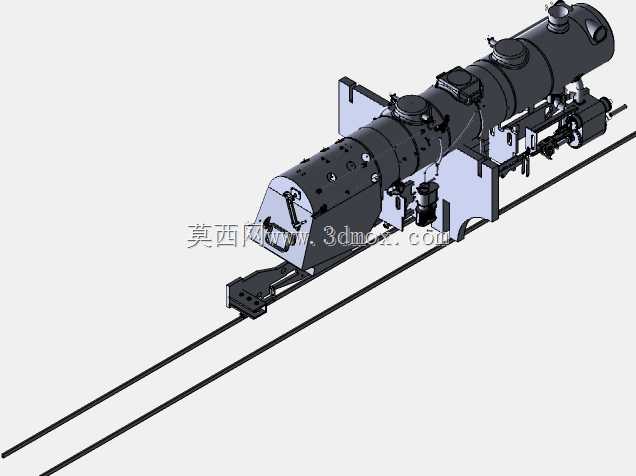

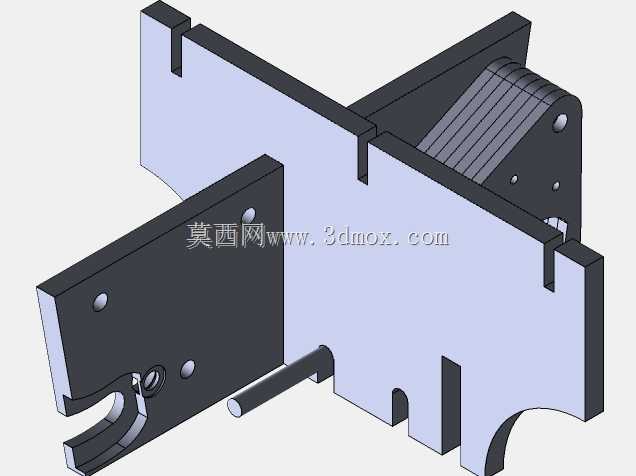

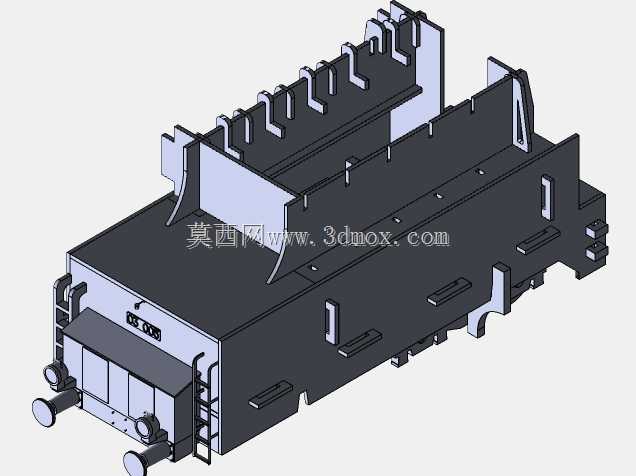

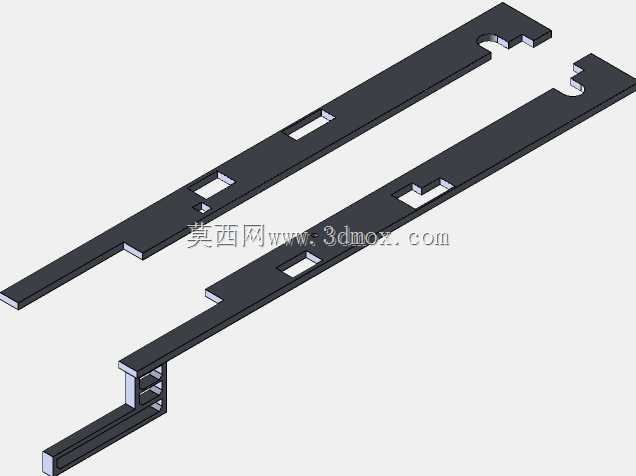

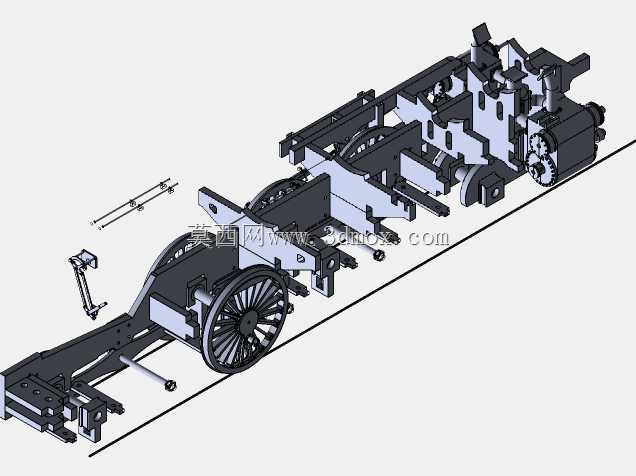

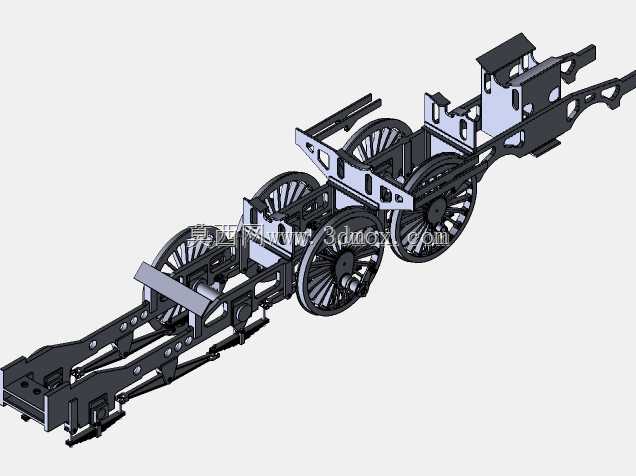

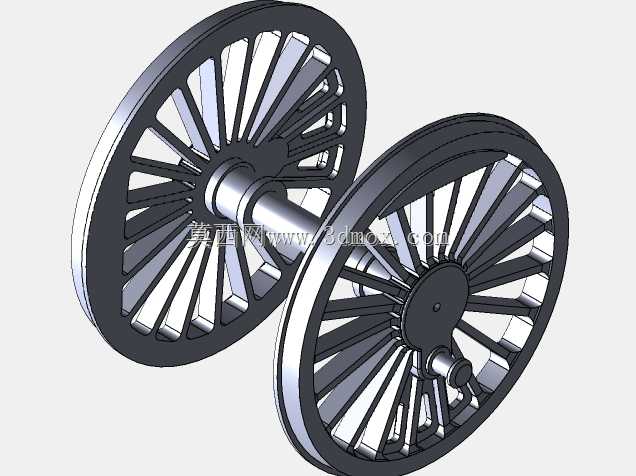

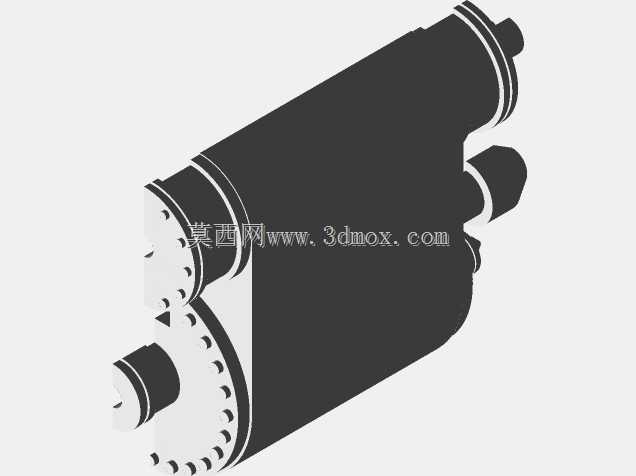

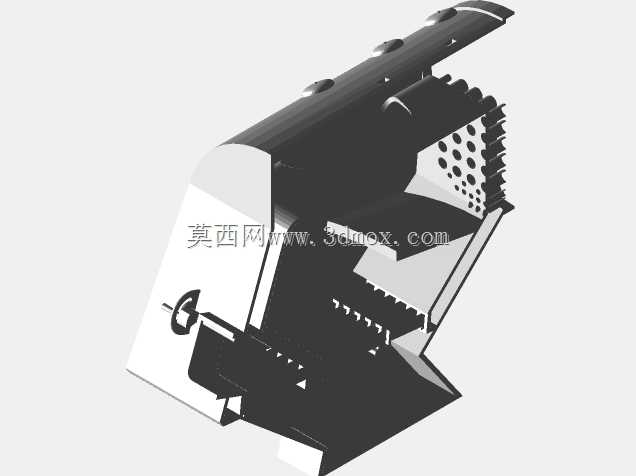

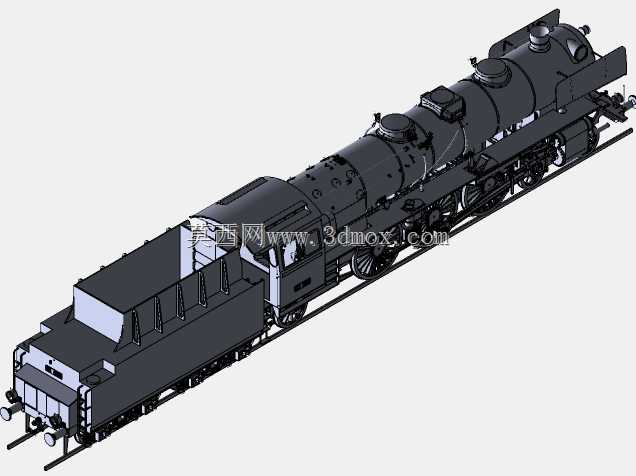

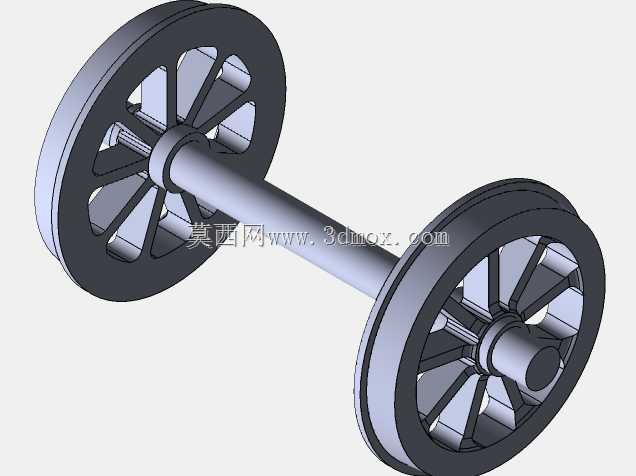

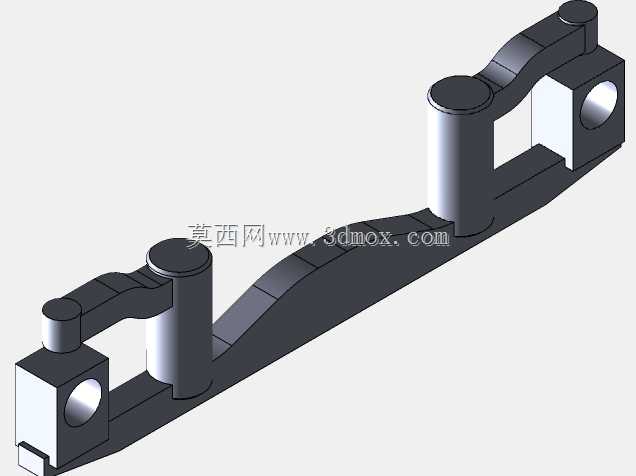

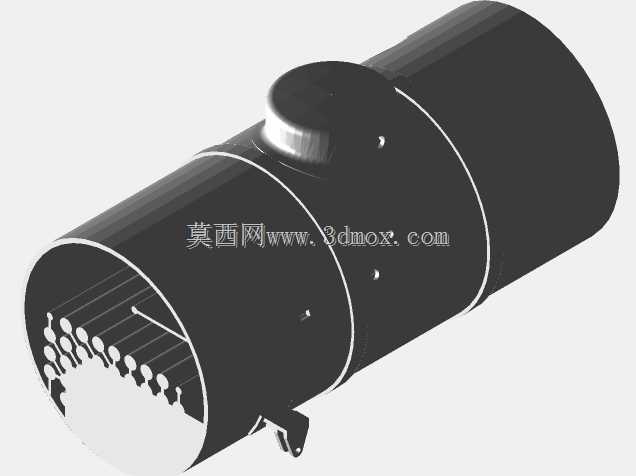

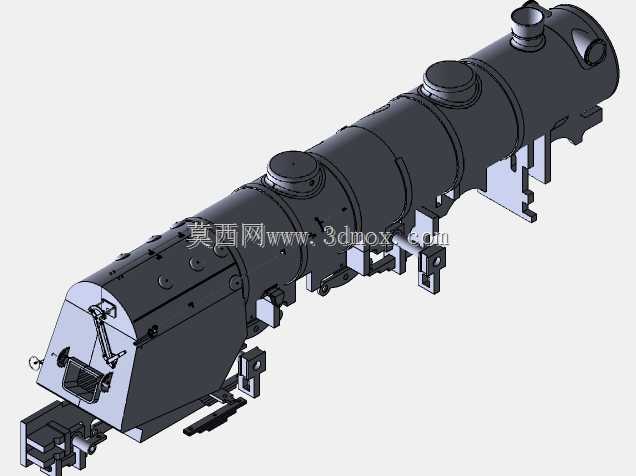

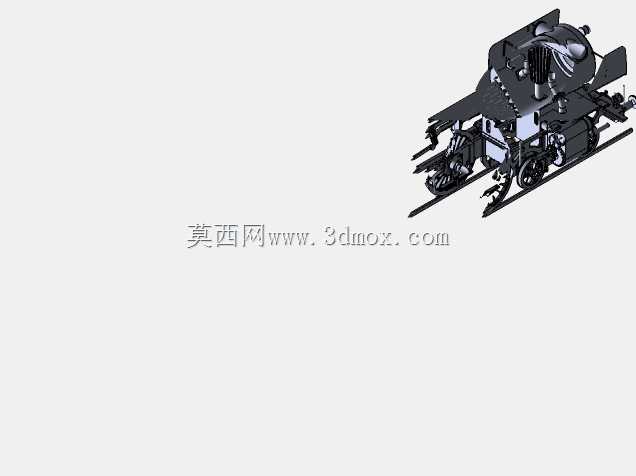

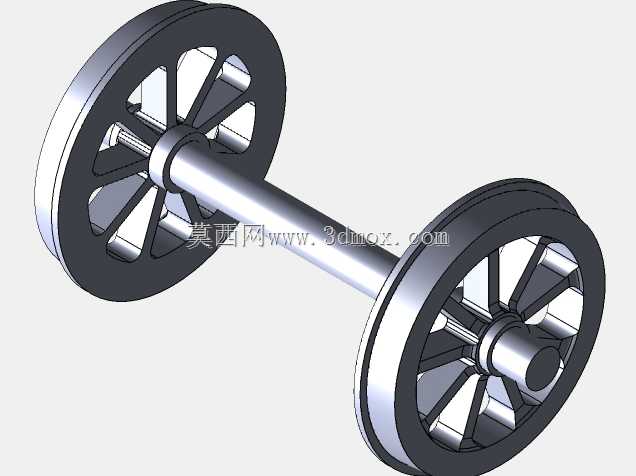

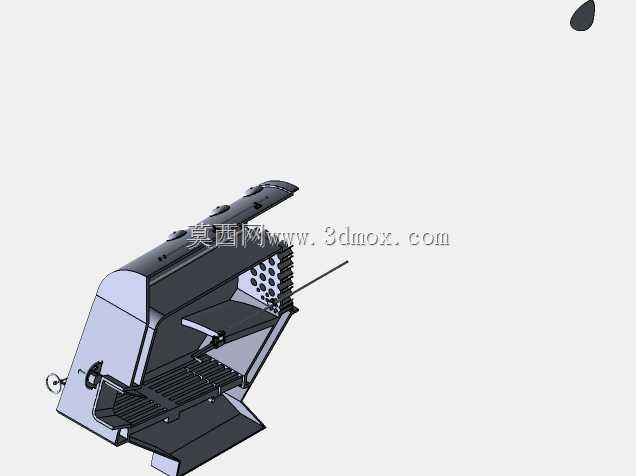

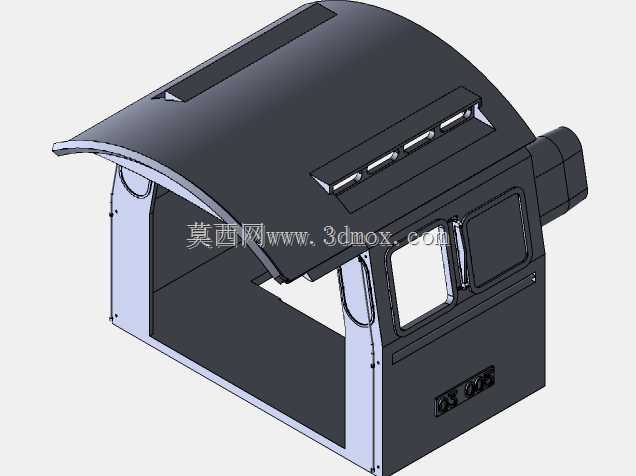

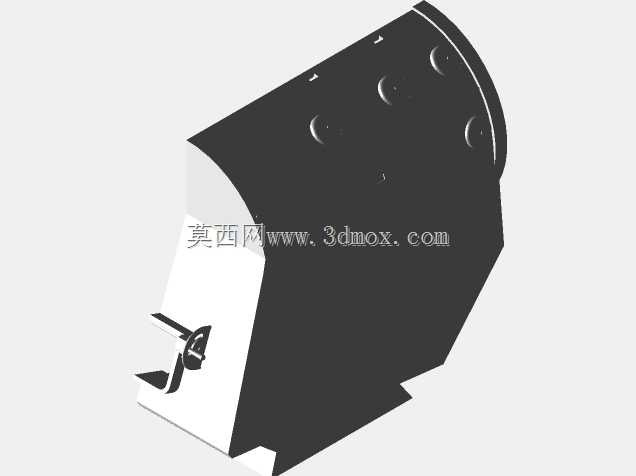

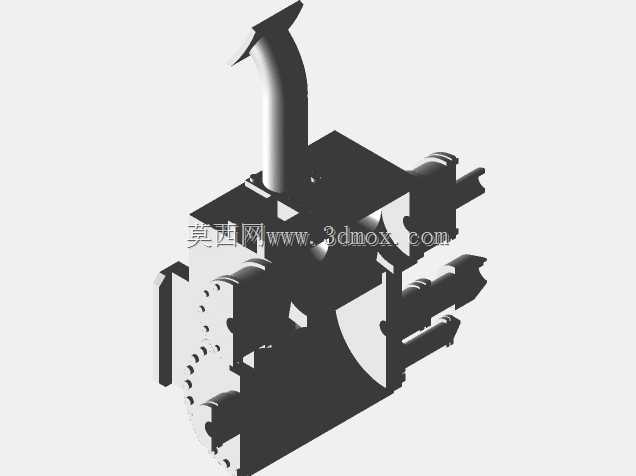

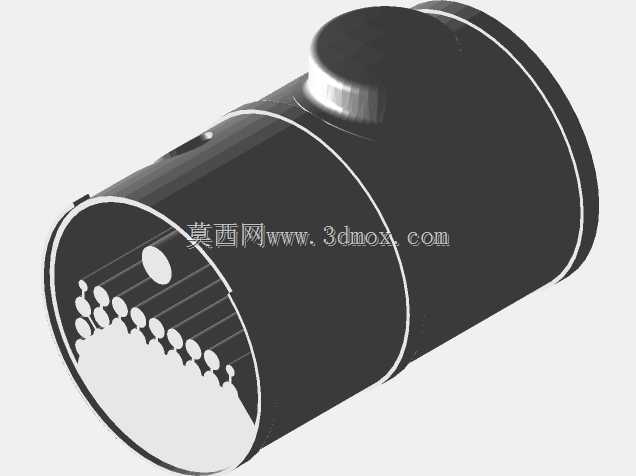

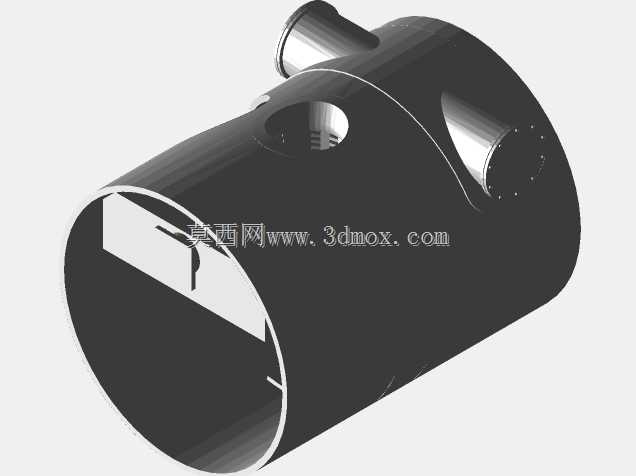

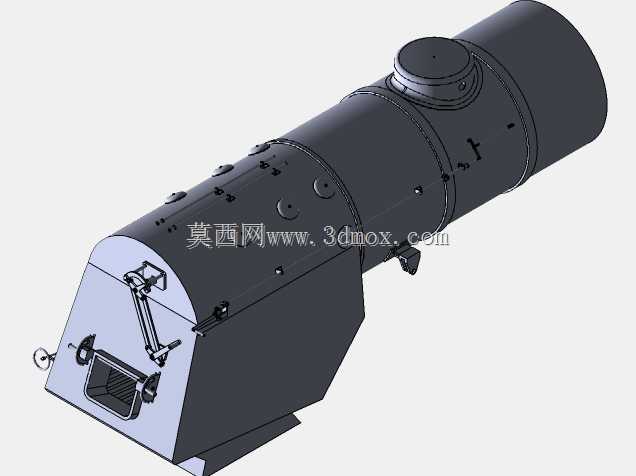

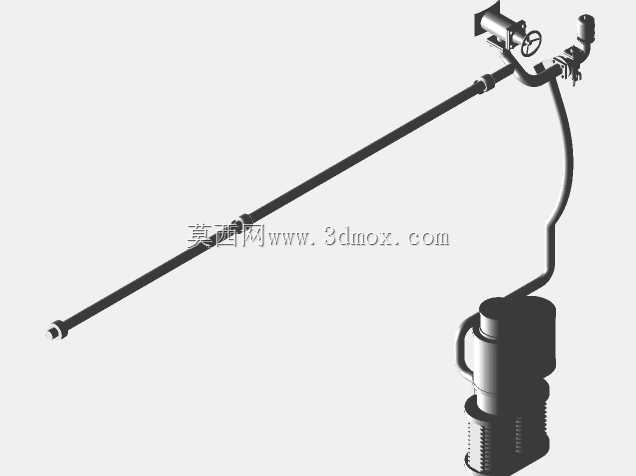

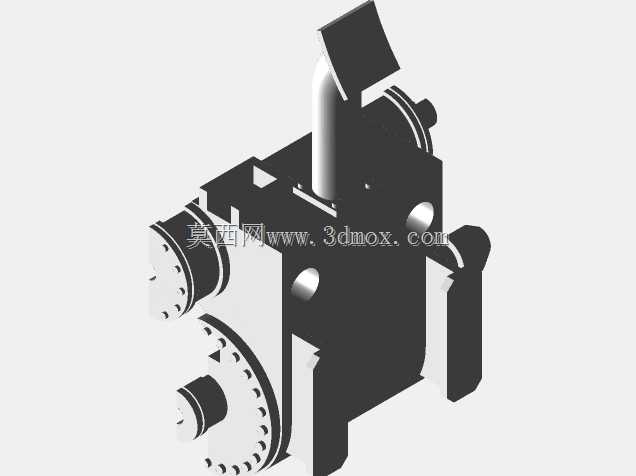

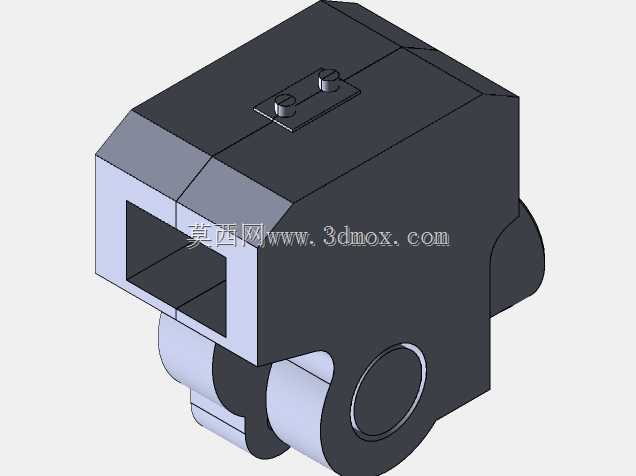

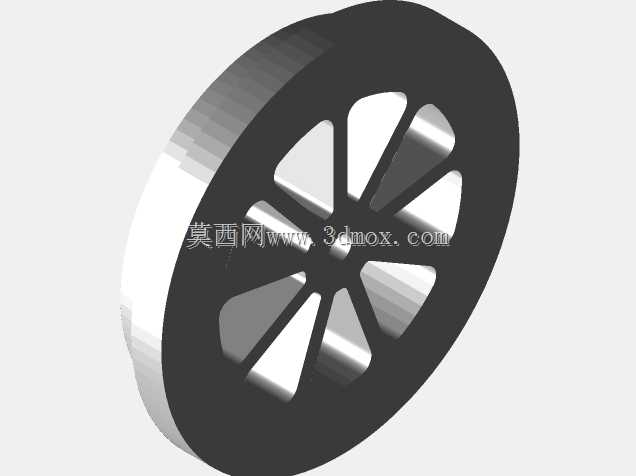

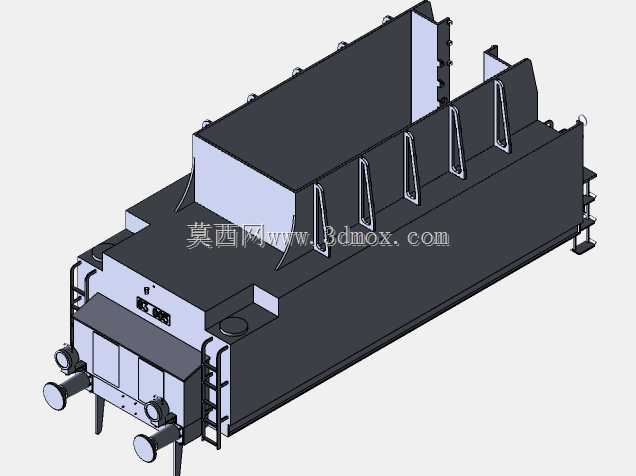

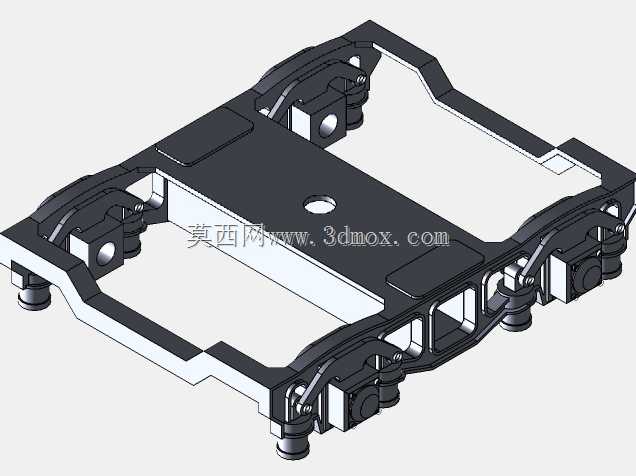

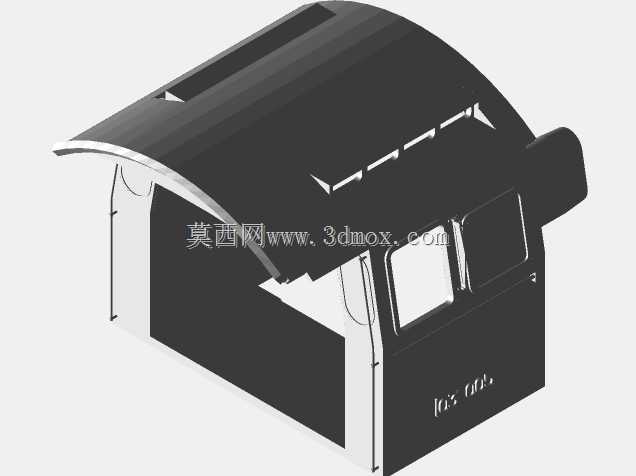

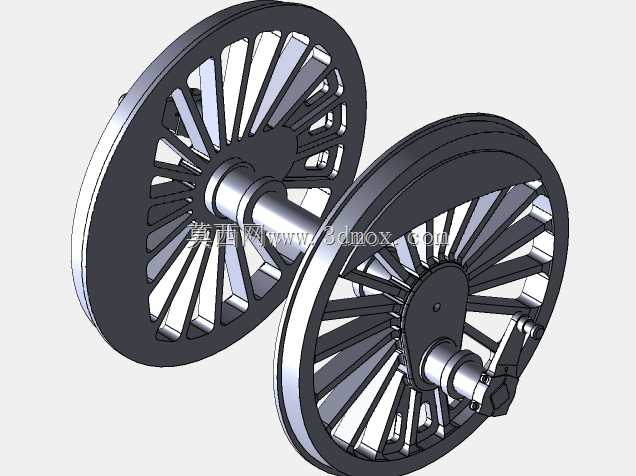

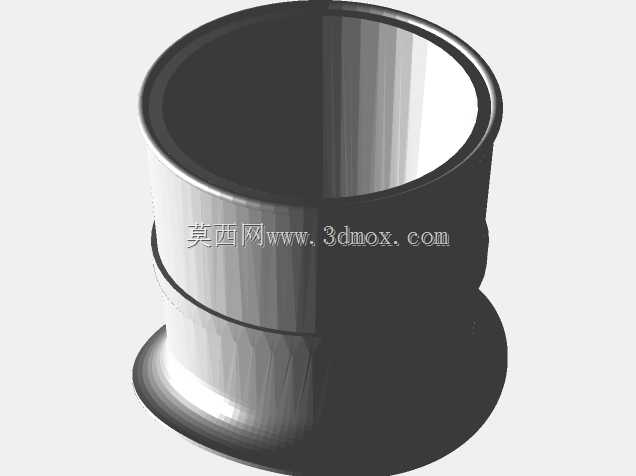

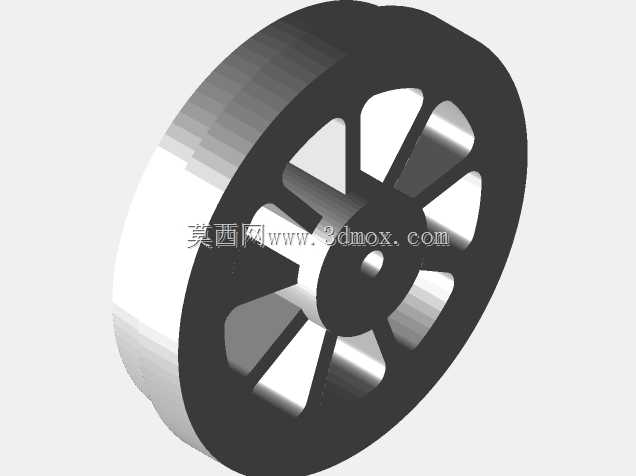

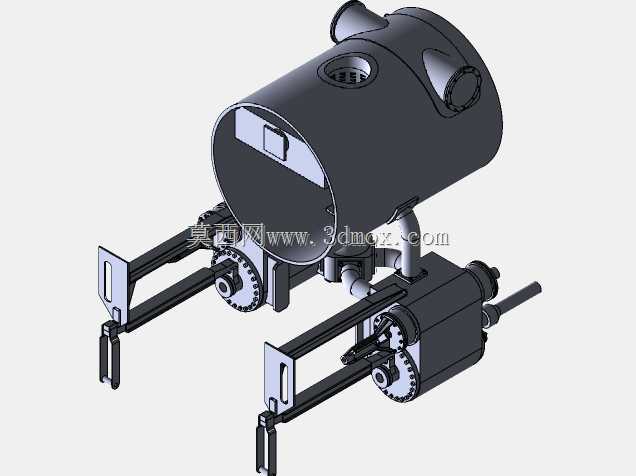

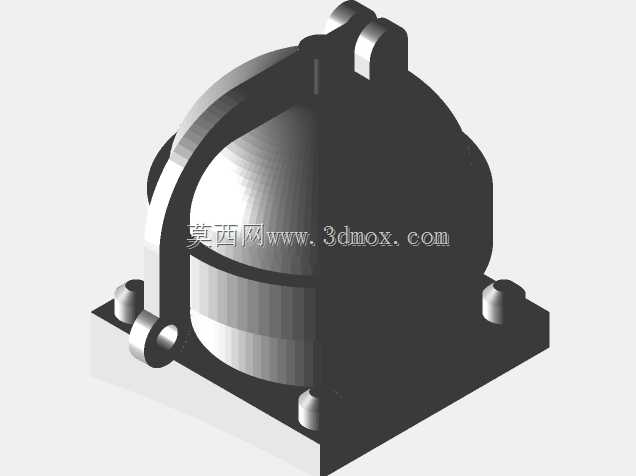

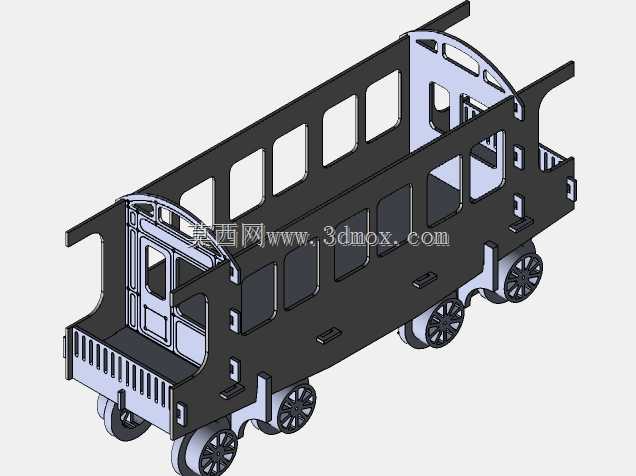

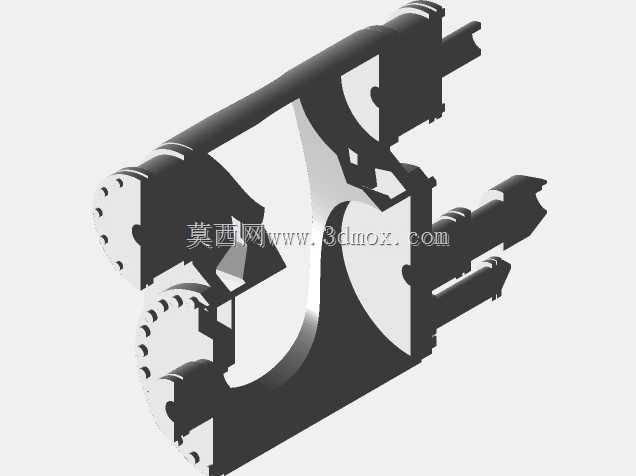

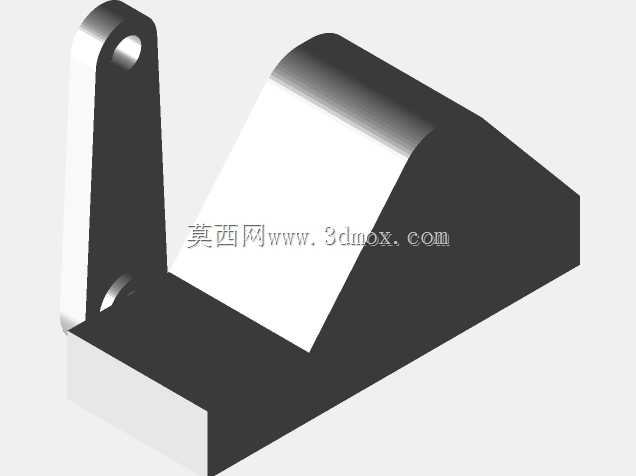

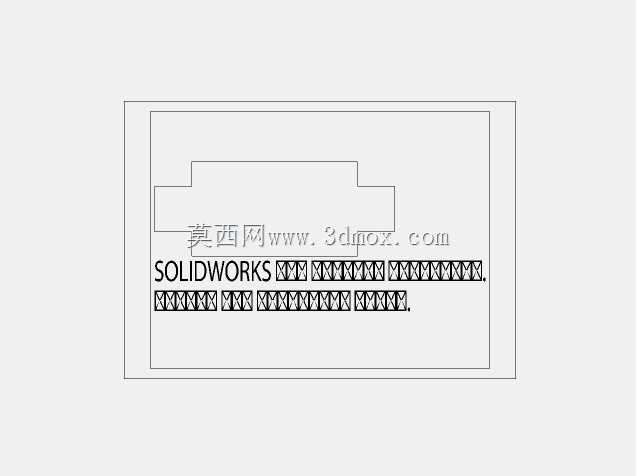

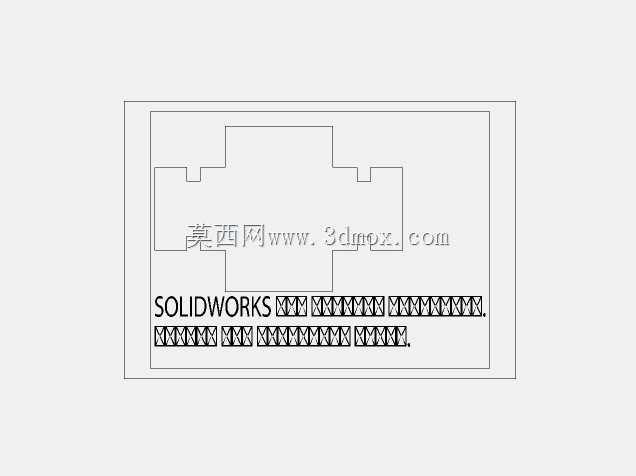

　　本次呈现的是1:22.5比例下DRG BR03太平洋型机车的核心承载车架结构，作为大比例铁路机车模型的基础骨架，该结构直接决定整车装配精度、走行稳定性与外观还原度，在比例铁道模型制作、小型轨道交通教具开发、静态展示展品制作场景中均有明确应用价值。从实际用途来看，该车架是整台机车模型所有零部件的安装基准，上部需承接锅炉、驾驶室、煤水车连接结构的安装定位，下部需预留走行轮对、弹簧悬挂、牵引装置的装配空间，两侧的开槽与缺口结构分别对应车体侧部装饰件、管线排布、走行部连杆机构的避让与固定需求，所有结构特征均围绕实车的承载逻辑做等比例缩放，未做无依据的简化处理。从功能特性上看，该车架采用双侧梁加内部横隔的组合结构，双侧梁为主要承载构件，

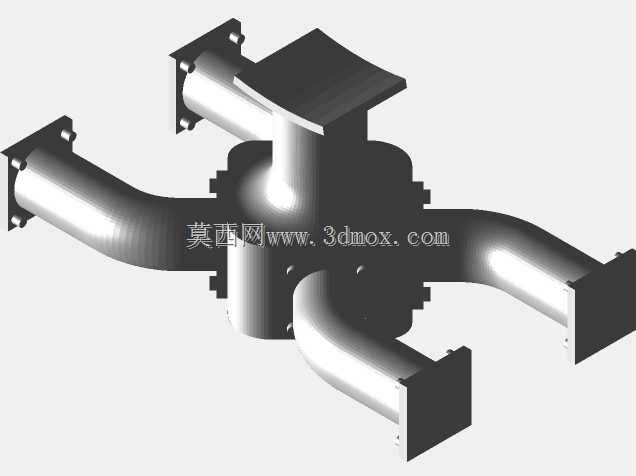

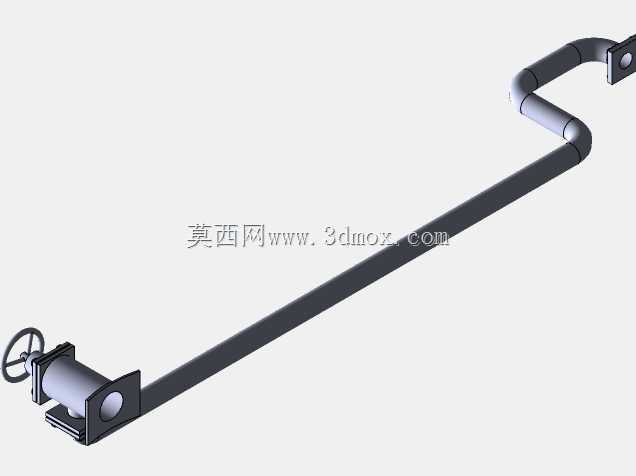

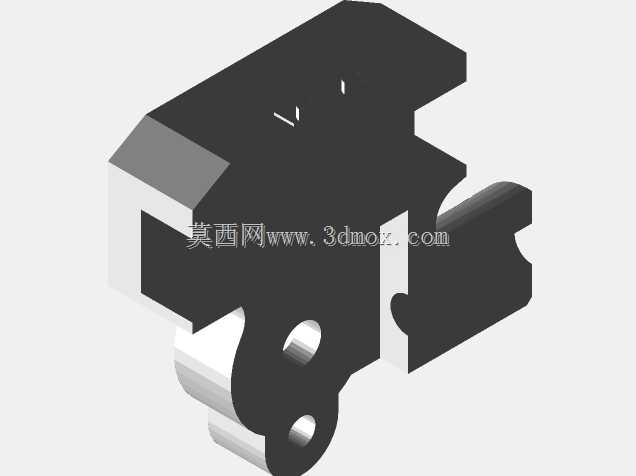

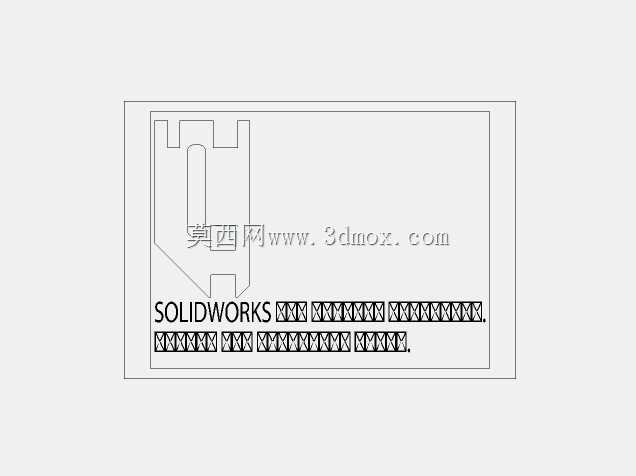

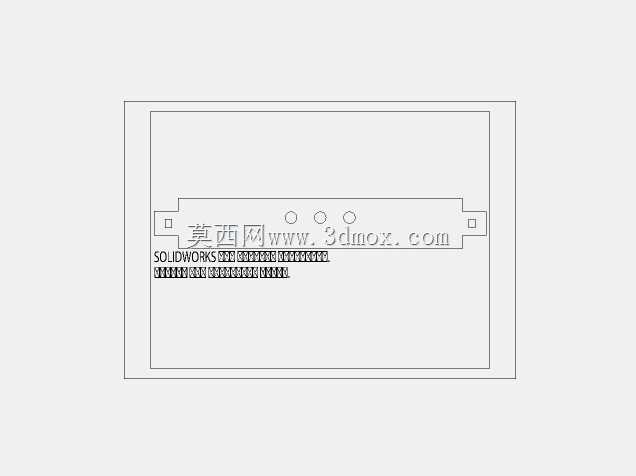

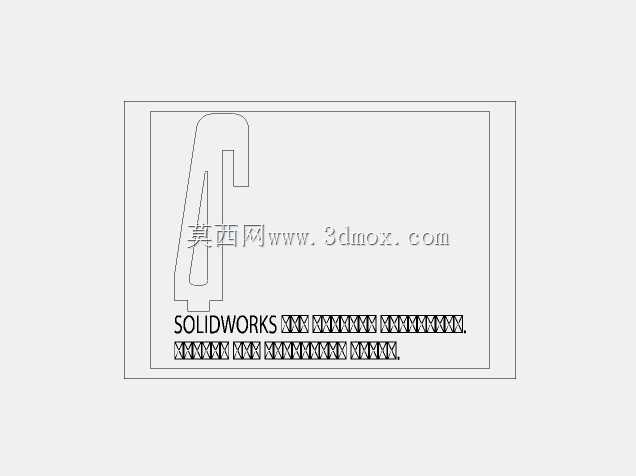

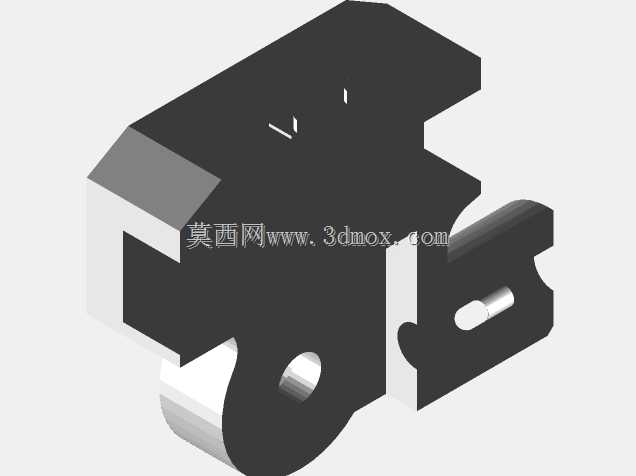

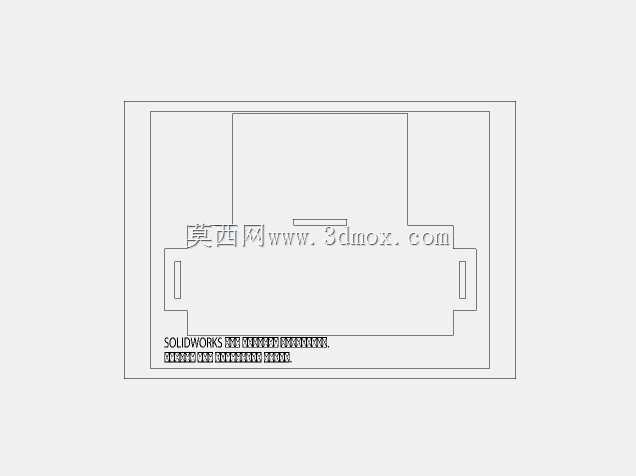

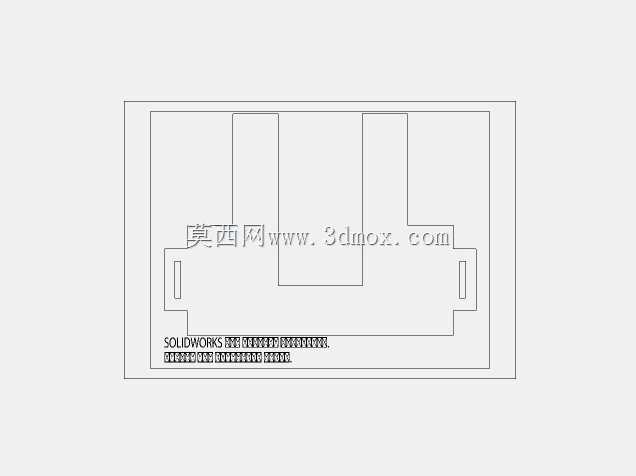

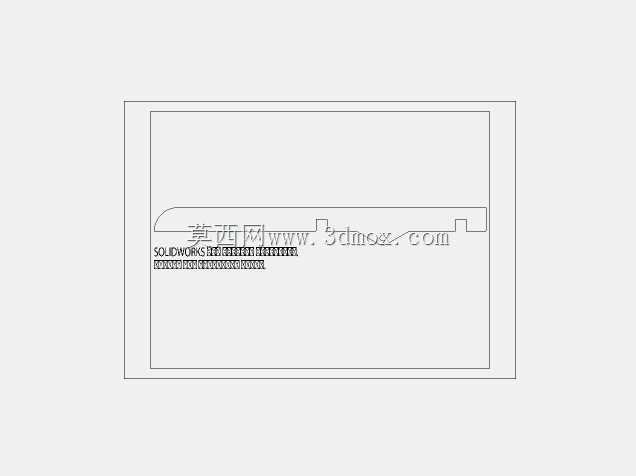

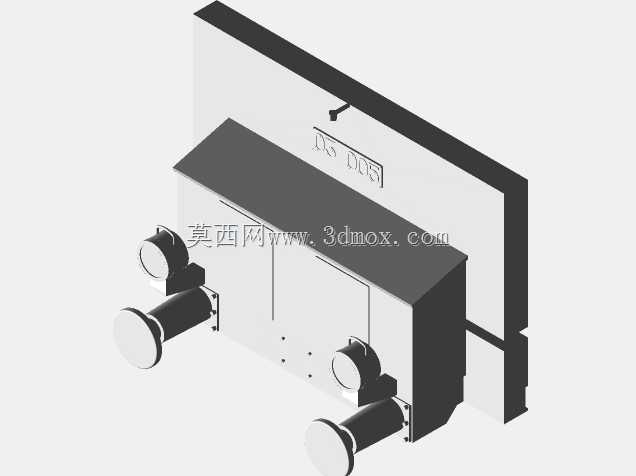

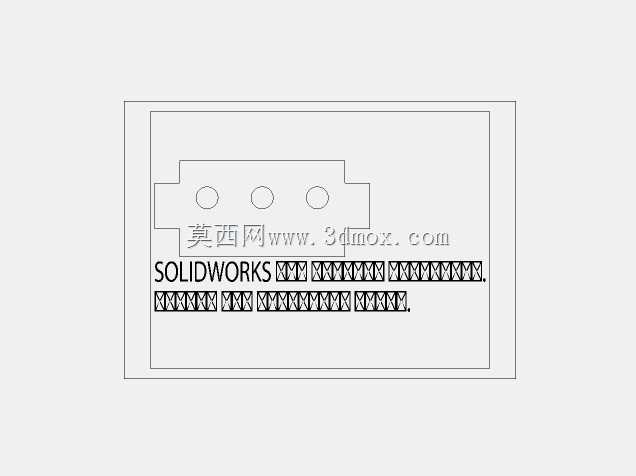

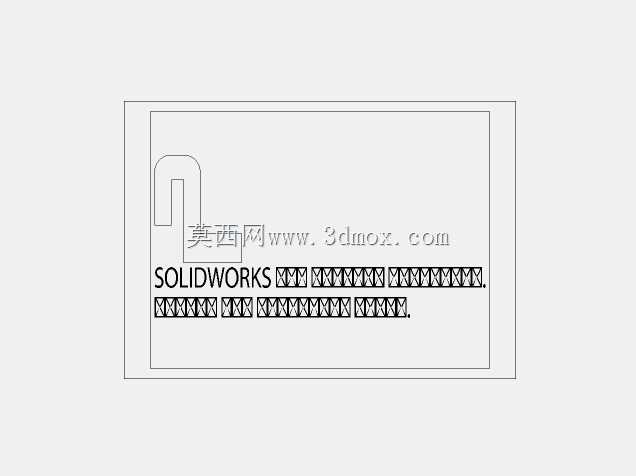

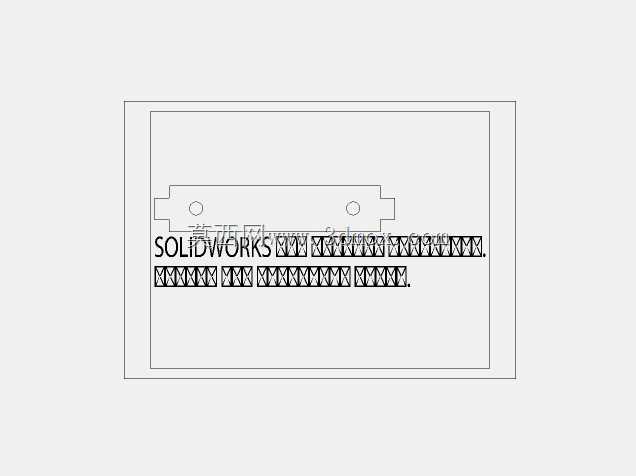

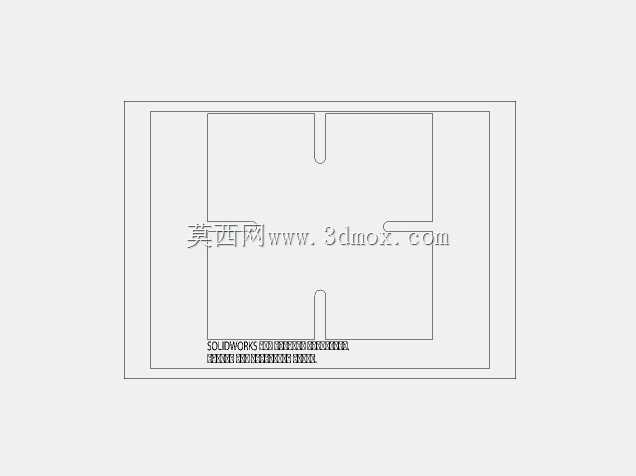

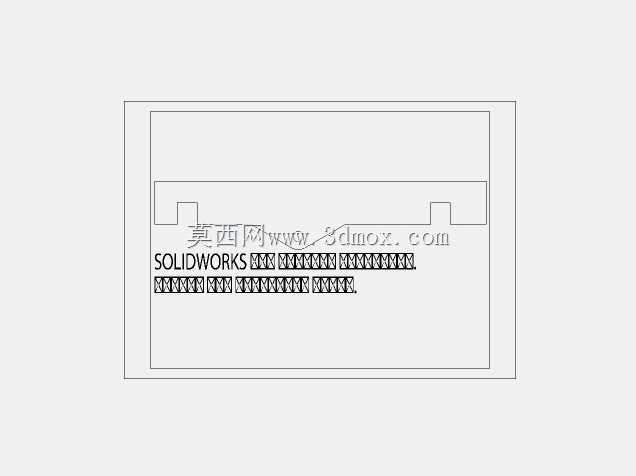

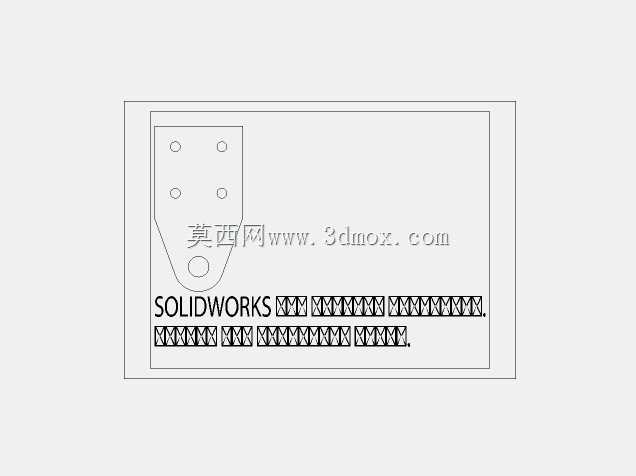

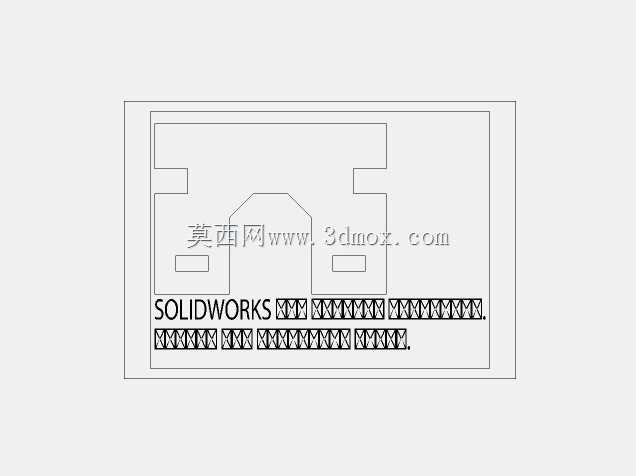

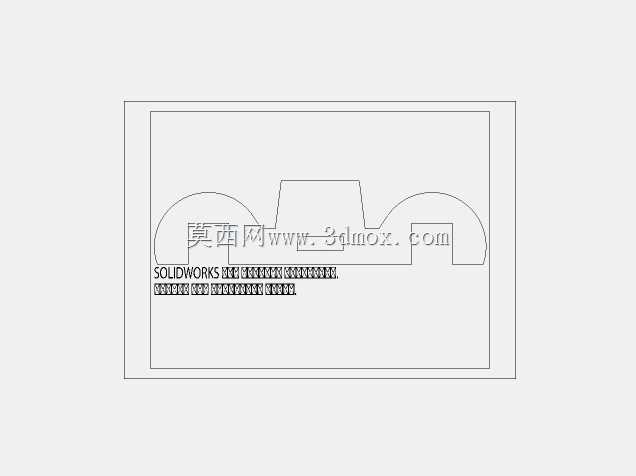

　　沿车架长度方向布置的多组矩形开槽，一方面对应实车车架的减重孔设计，还原实车的结构外观，另一方面可作为模型内部走线、小型电子件（如数码音效模块、车灯供电线路）的排布通道，避免线路外露影响外观；梁体端部的异形缺口分别对应前端排障器安装位、后端与煤水车的铰接连接位，缺口的尺寸公差控制在0.1mm级，可保证铰接结构转动灵活无卡滞，同时保证连接后整车的纵向直线度。设计思路上，该结构优先适配激光切割加工工艺，所有构件均为等厚度钣金件，无复杂曲面特征，加工时可直接通过板材切割后弯折、拼接完成制作，无需开模，适合小批量定制与个人爱好者手工制作；设计过程中优先保证安装基准的统一性，双侧梁的所有定位孔、开槽位置均以车架纵向中心线为基准对称标注，

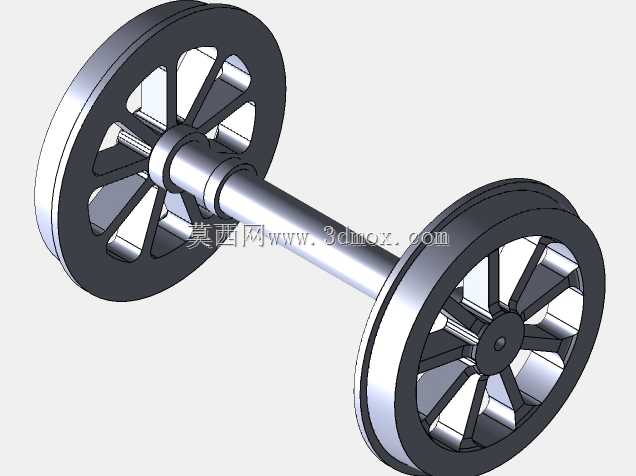

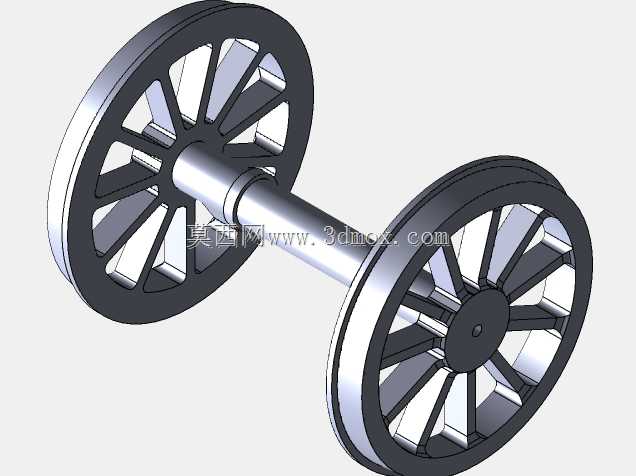

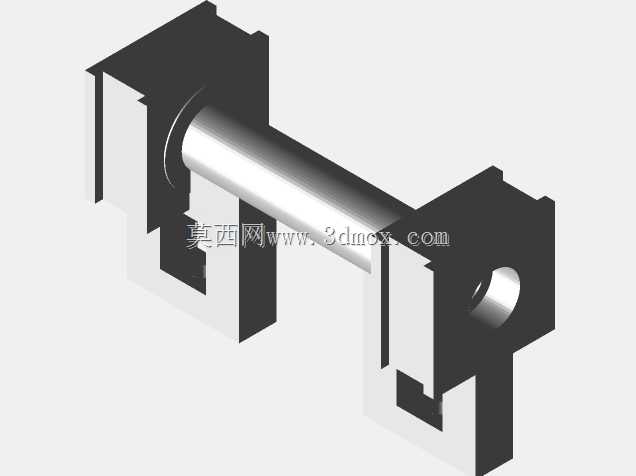

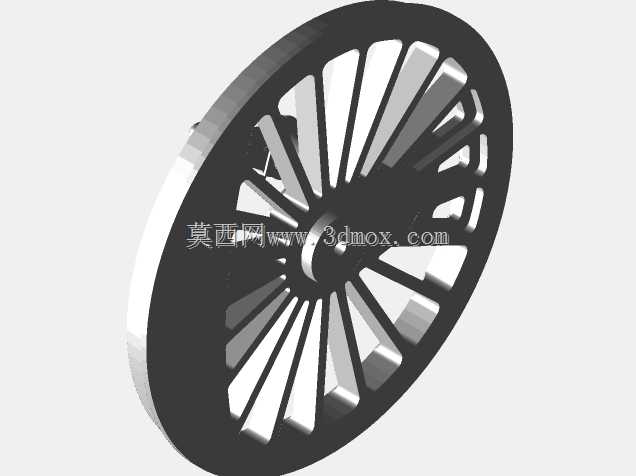

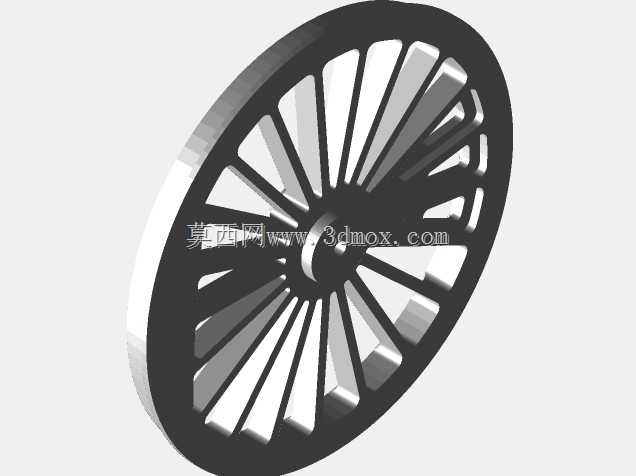

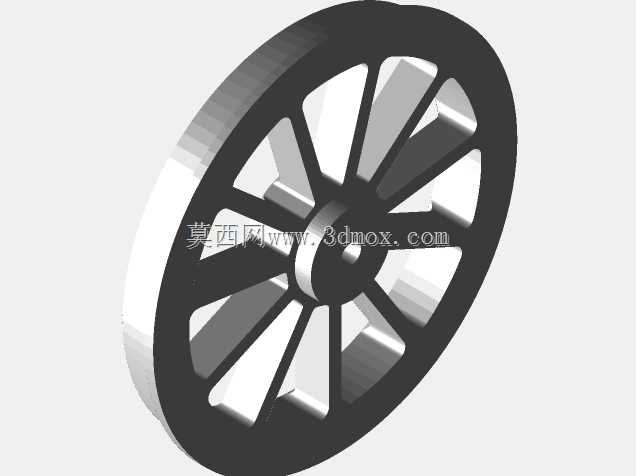

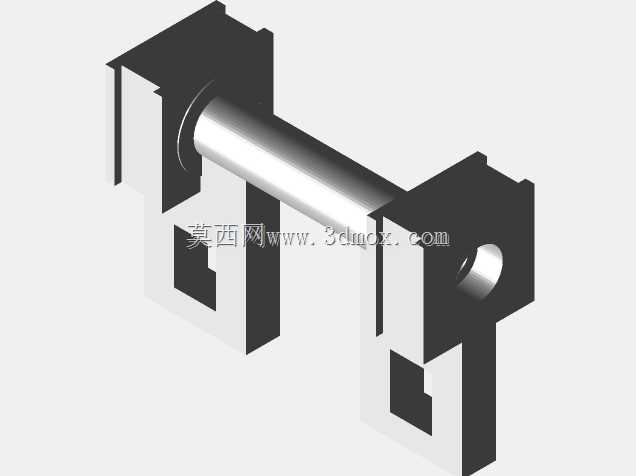

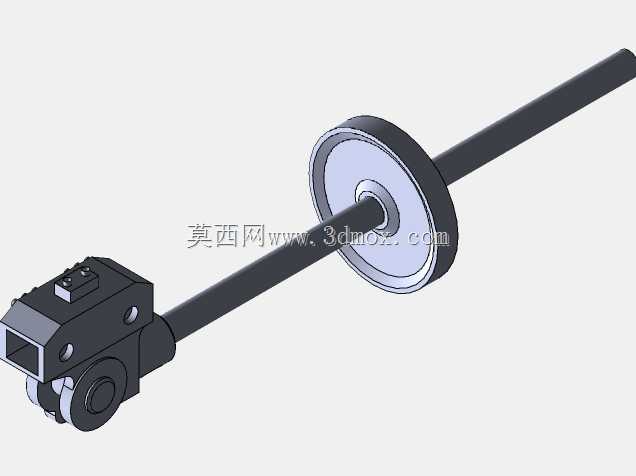

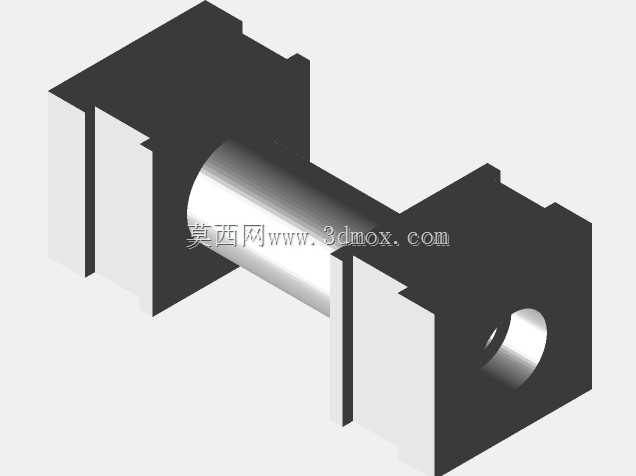

　　避免装配时出现左右偏差导致轮对偏磨、车体歪斜的问题；内部横隔的设置位置分别对应锅炉安装座、驾驶室固定座、走行轮组的安装支点，可分散上部结构的载荷，避免长尺寸侧梁在存放、展示过程中出现弯曲变形。从外形尺寸与安装边界来看，该车架整体长度适配1:22.5比例下BR03型机车的实车尺寸换算结果，双侧梁的间距严格匹配标准轨距在该比例下的宽度数值，保证后续装配的轮对内侧距符合轨道模型的通用标准，可直接适配市面常见的G轨距轨道系统；梁体的高度尺寸预留了轮对跳动的安全间隙，即使加装弹簧悬挂结构，也不会出现轮对与车架梁体剐蹭的问题；所有开槽的边缘均做了等比例的倒角处理，既还原实车的焊接打磨工艺特征，也可避免模型组装时锋利边缘划伤操作人员，

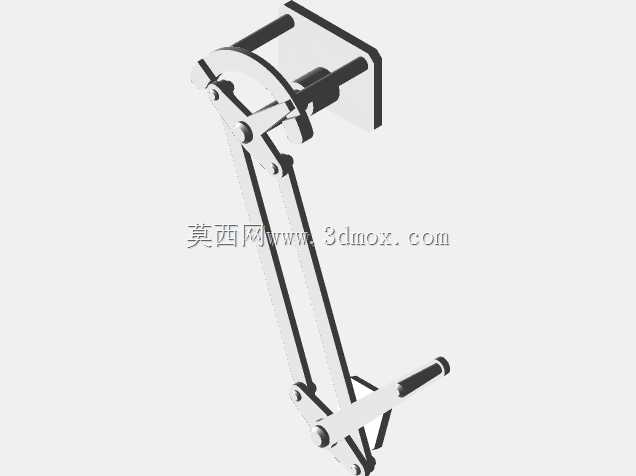

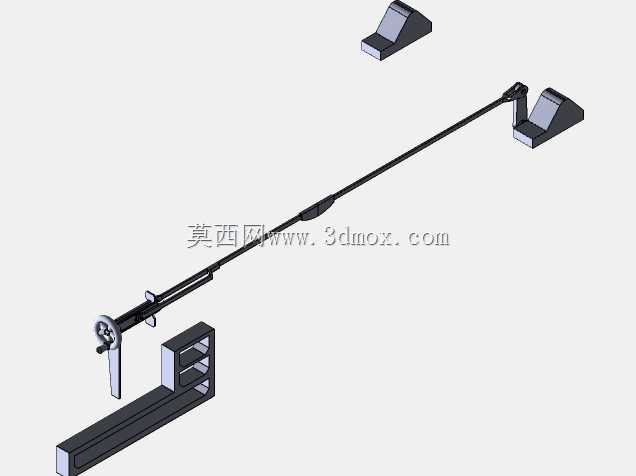

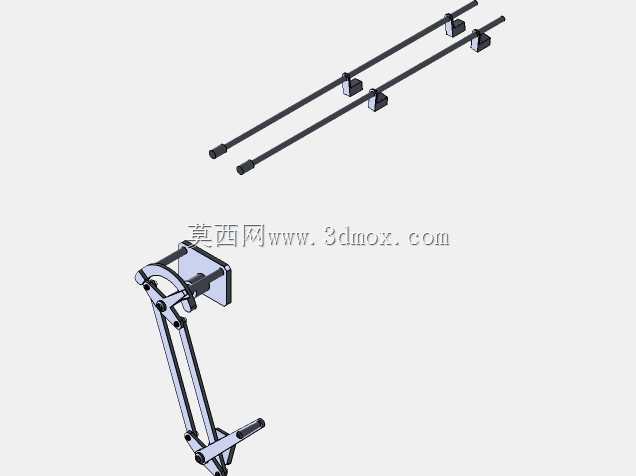

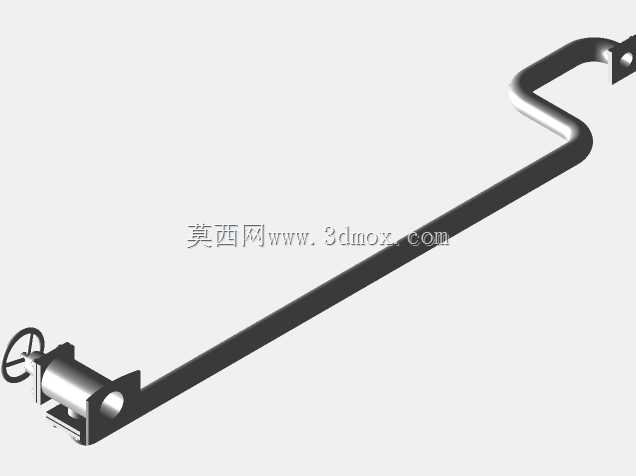

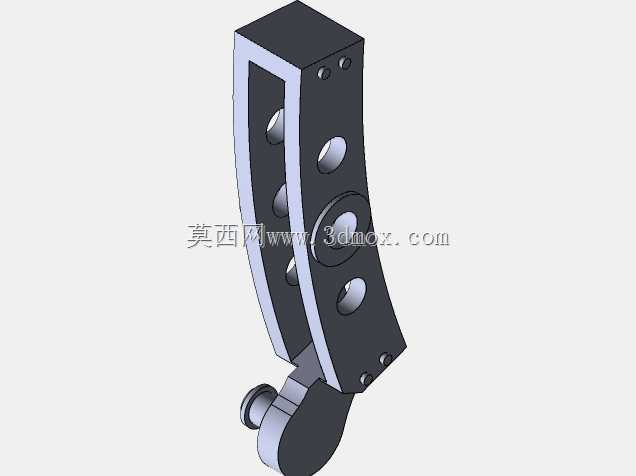

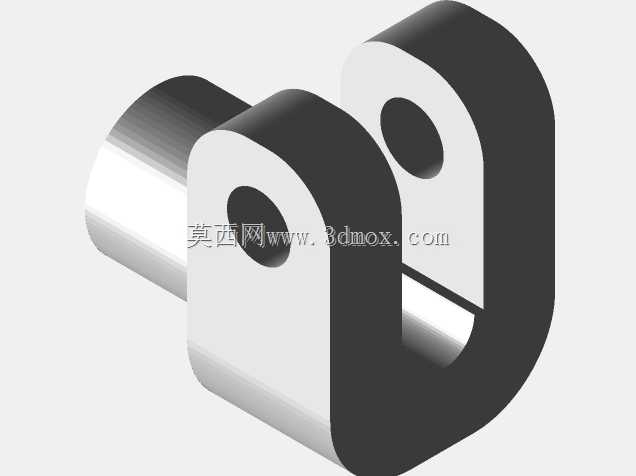

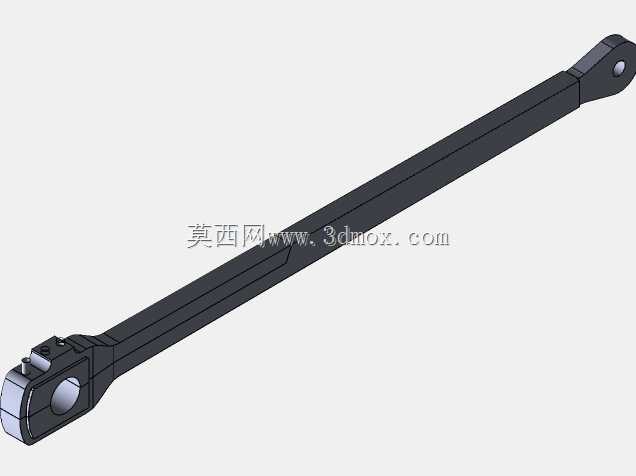

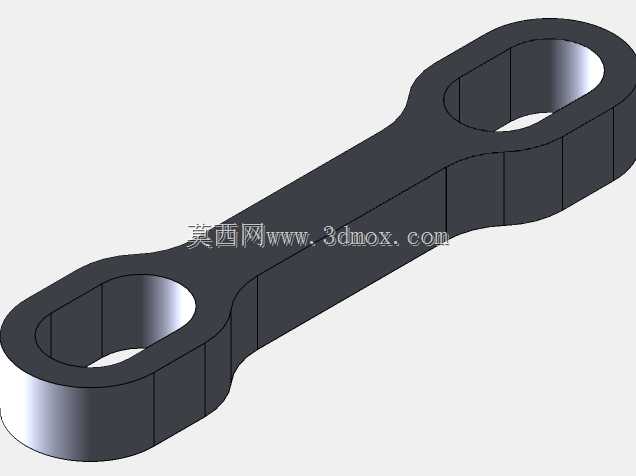

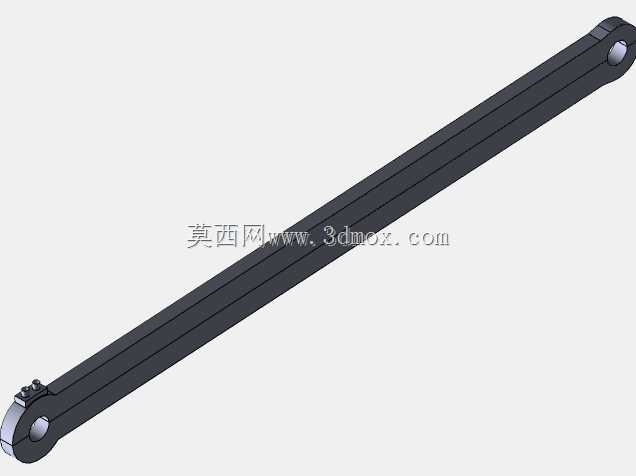

　　同时提升粘接、焊接时的焊料附着强度。需要注意的是，该结构目前为车架分组件状态，未包含上部车体、走行轮组、连接机构等附属部件，组装时需先将双侧梁与内部横隔通过粘接或焊接固定为整体框架，校验框架的对角线尺寸差不超过0.2mm后，再依次安装其他附属零部件，方可保证整车的装配精度；车架侧梁上的小型矩形开孔为侧部走行连杆的固定支点，安装连杆时需保证各支点的同轴度，避免连杆运动时出现卡滞，影响模型的动态走行效果。
