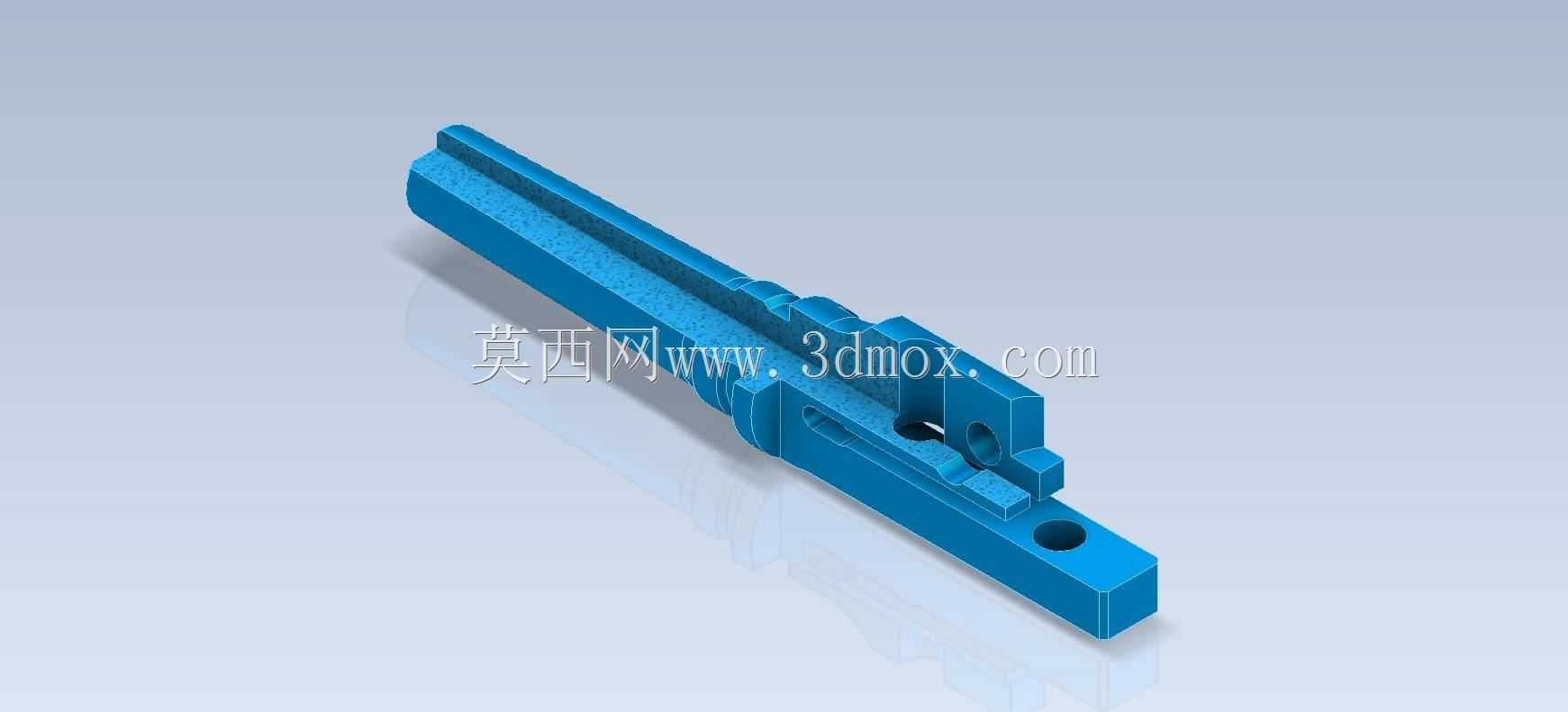

机床用带槽长轴连接传动零件结构

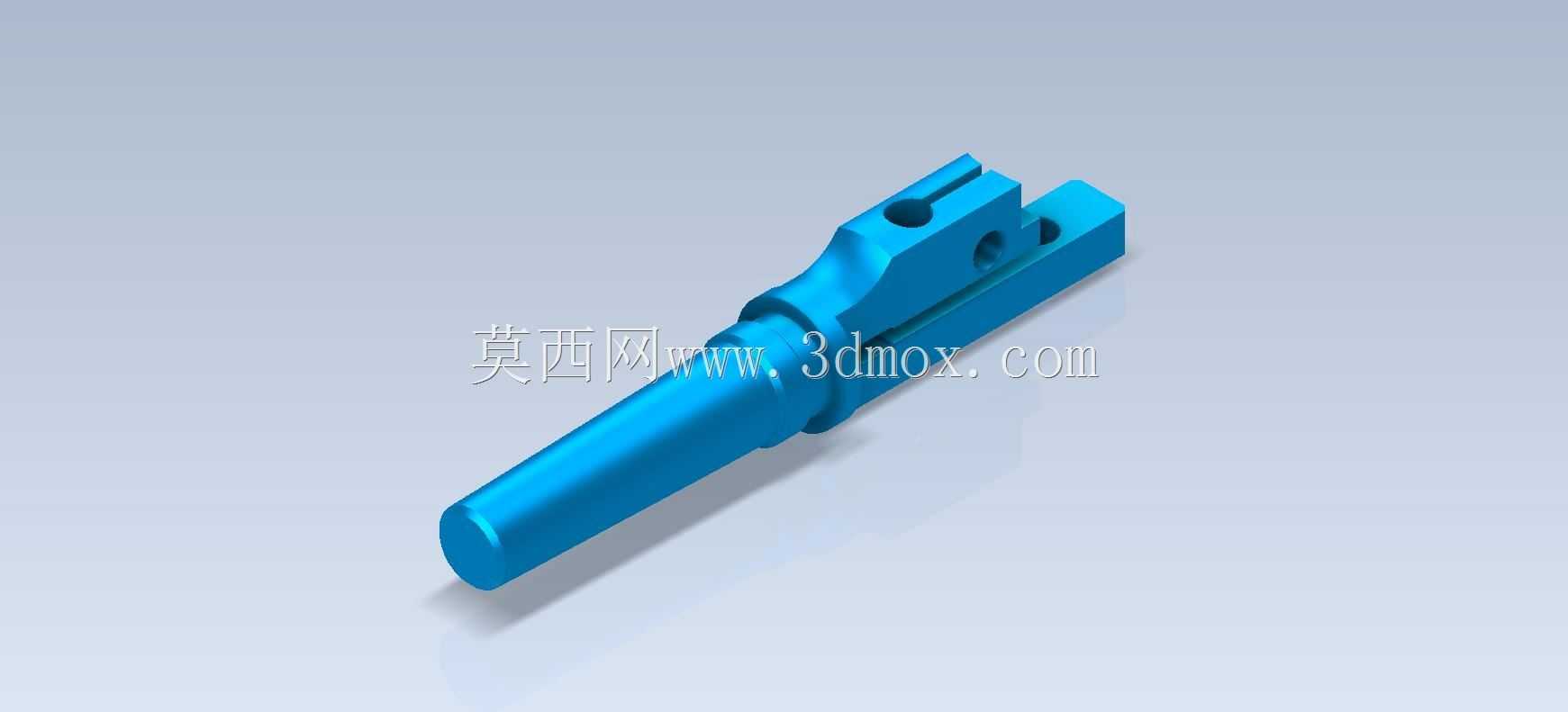

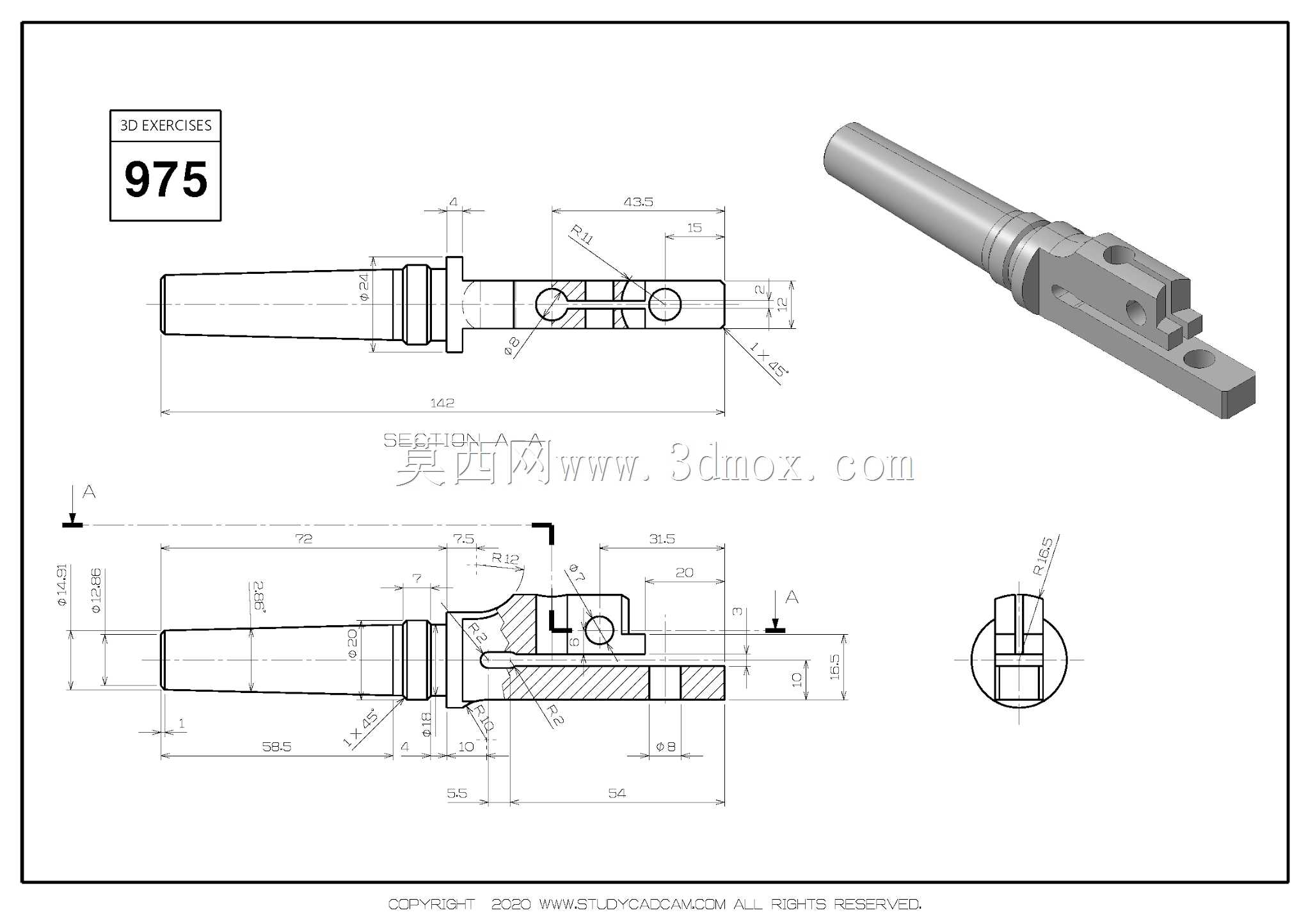

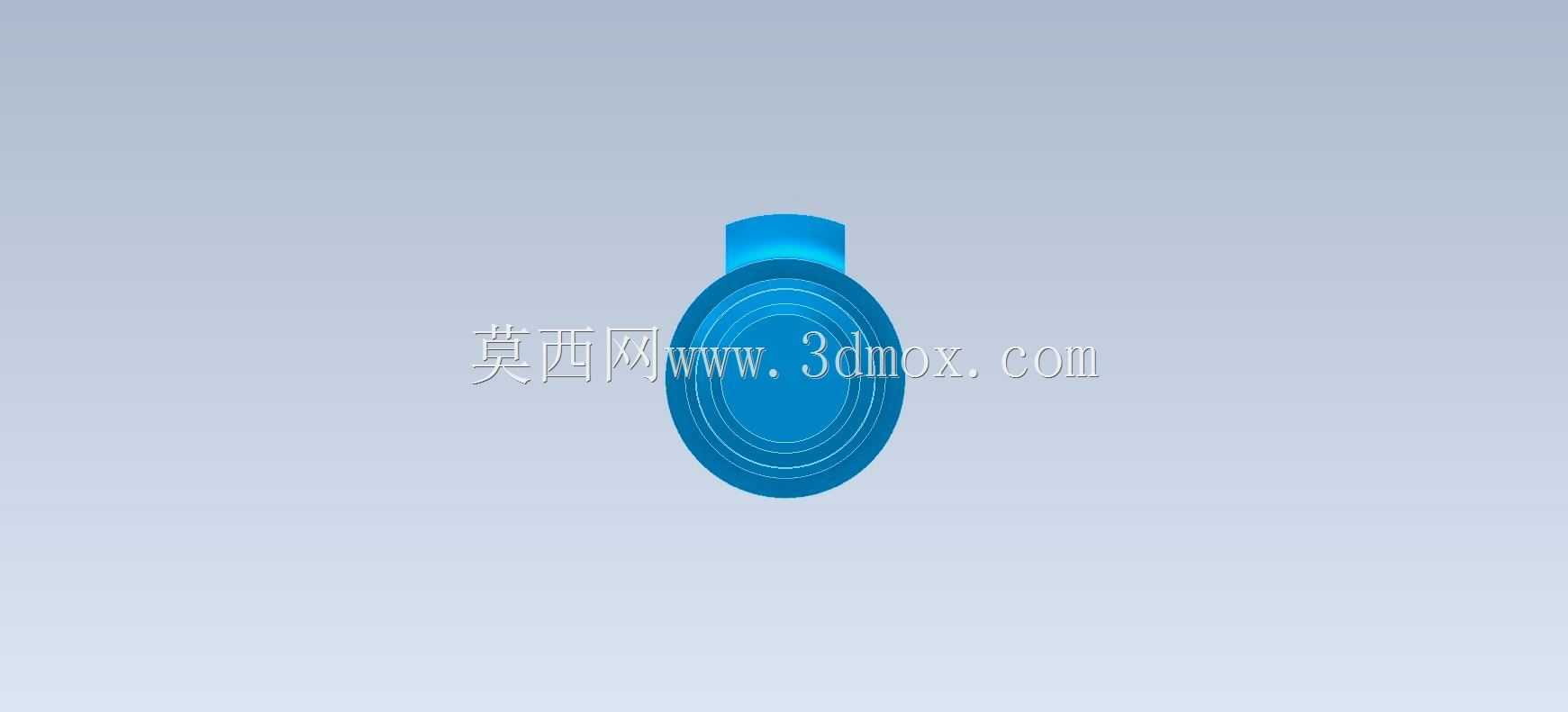

　　这类带开槽结构的长轴类零件，在普通车床的进给传动链路里十分常见，多数承担小扭矩动力传递、行程限位触发的复合功能，并非单纯的旋转传动轴。从结构细节来看，零件一端为光轴段，表面粗糙度要求控制在Ra1.6以内，和床身侧的滑动轴承衬套配合，配合公差选H7/g6间隙配合，保证往复滑动和低速旋转时不会出现卡滞，光轴段的长度要匹配衬套的安装深度，同时预留3-5mm的轴向窜动余量，避免热胀冷缩后轴端顶死衬套端面。

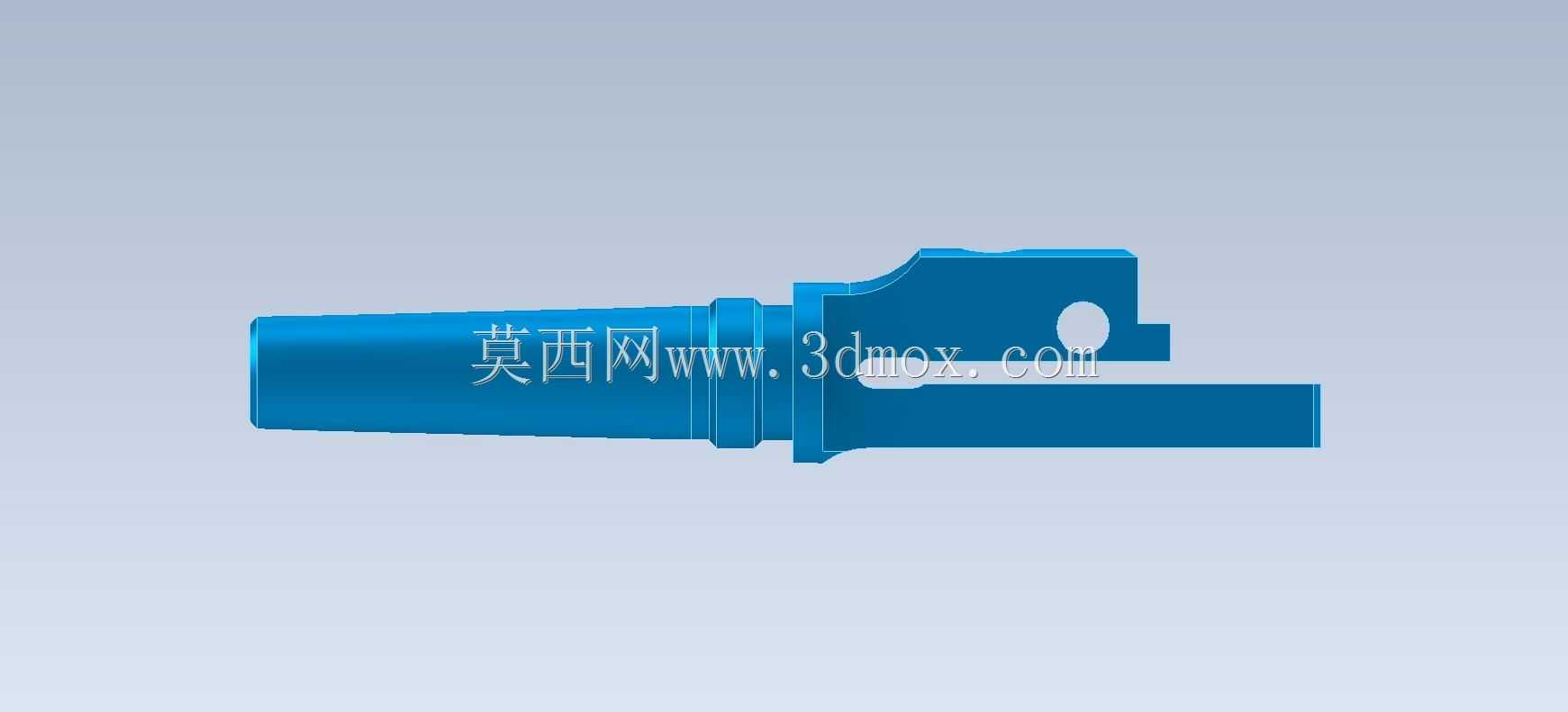

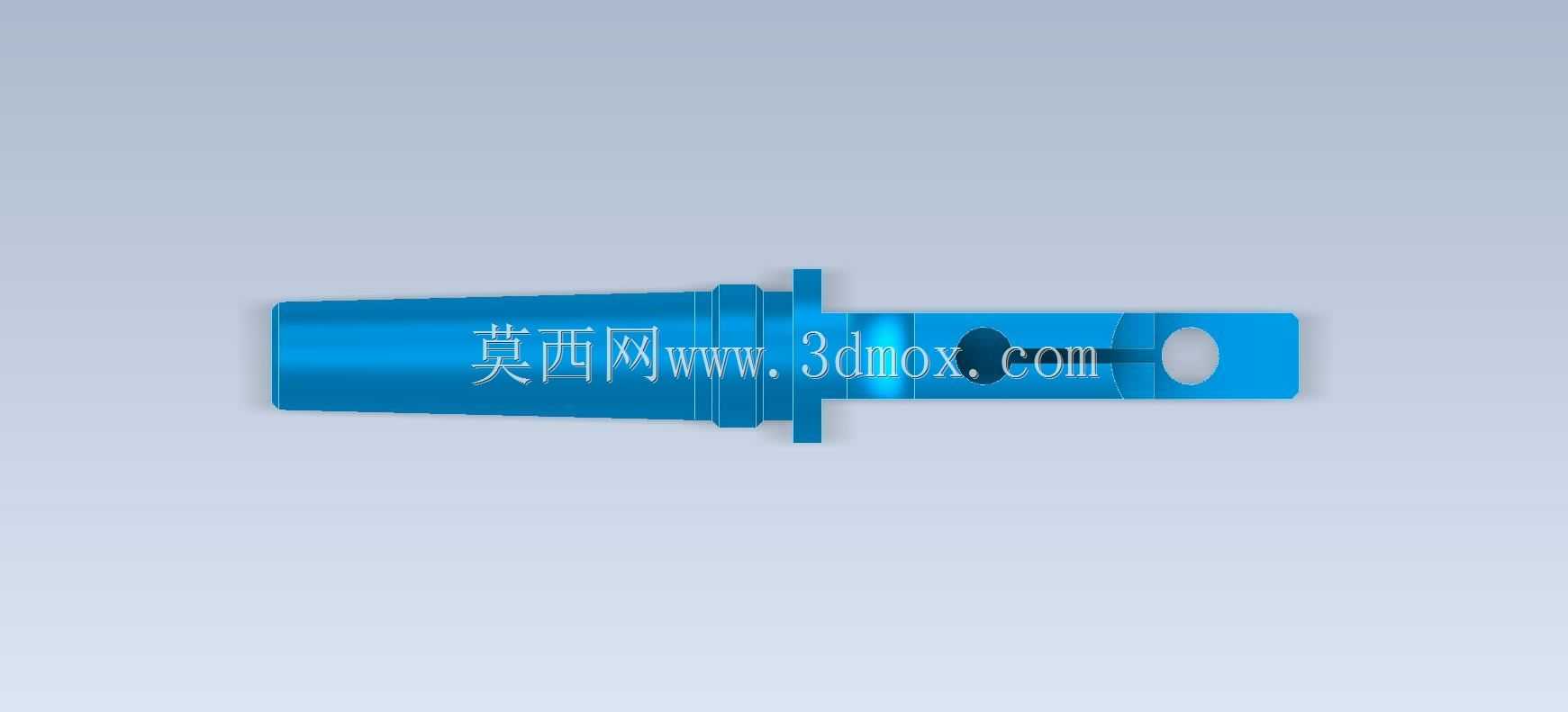

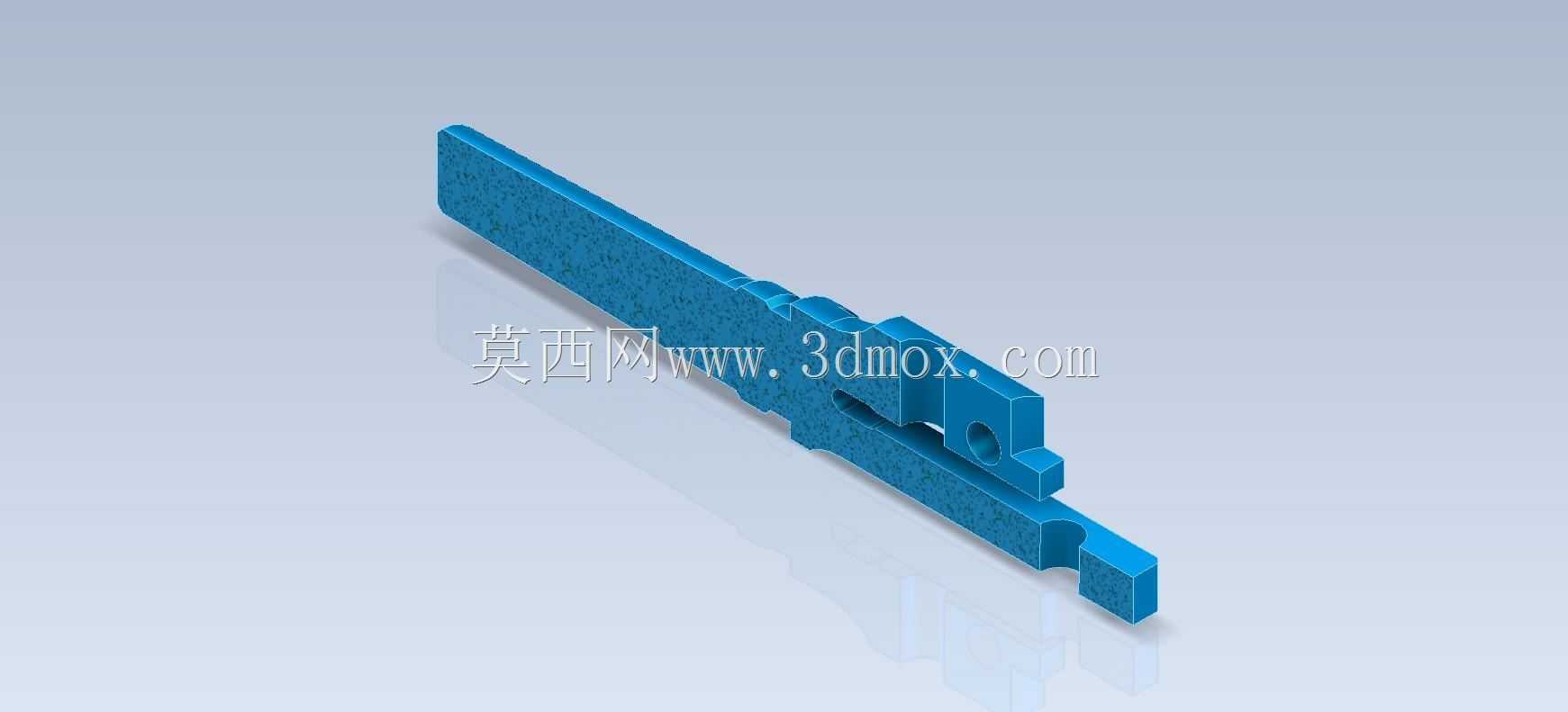

　　轴身中段做了两级阶梯轴肩，第一级轴肩靠紧传动拨叉的端面，用来传递轴向的拨动推力，轴肩的圆角半径严格控制在R0.5，不能过大否则会导致拨叉安装不到位，也不能过小造成应力集中，在频繁往复拨动的工况下出现轴肩断裂的问题；第二级轴肩是限位基准，和床身上的行程挡块配合，当轴移动到极限位置时，轴肩触碰挡块触发行程开关，切断进给动力，防止机构超程撞坏导轨。

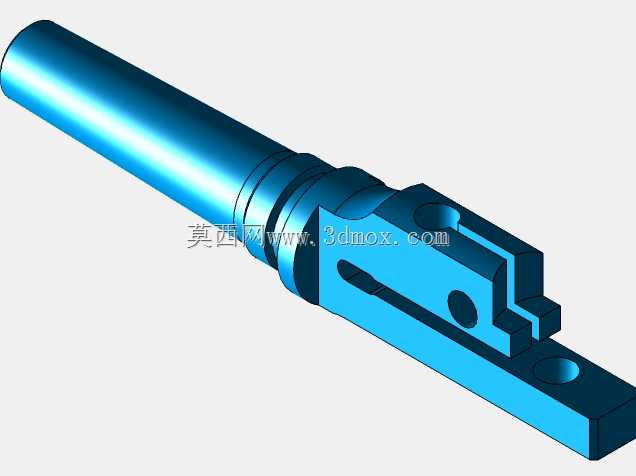

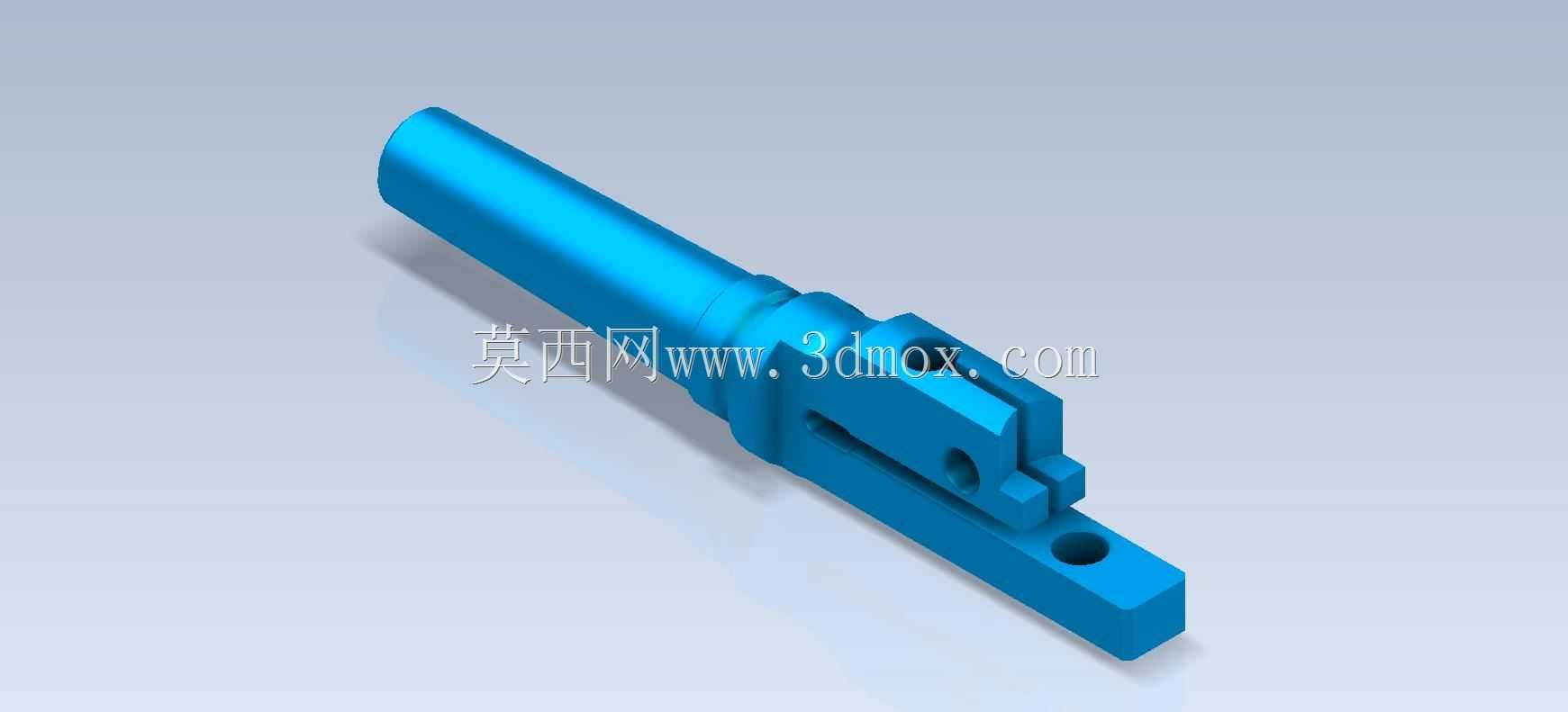

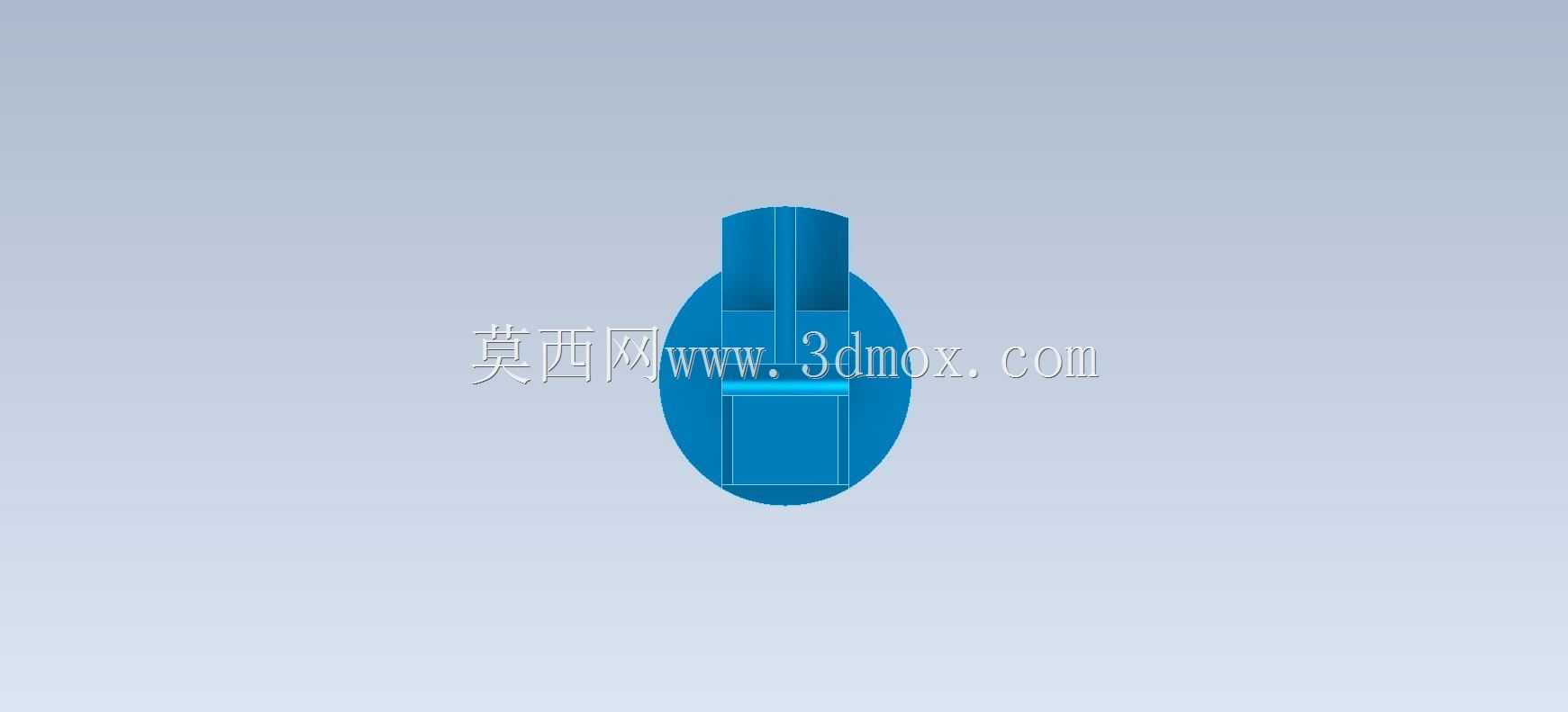

　　零件的另一端为开槽叉形结构，槽宽公差控制在H8，和配套的拨销做间隙配合，槽的两个侧面做了0.2mm的倒角，去除铣加工留下的毛刺，避免装配时刮伤拨销表面，叉形结构上开有同轴的两个销孔，孔的位置度公差控制在0.02mm以内，用来穿装圆柱销锁定拨销，防止传动过程中拨销脱出导致动力中断。叉形结构的末端延伸出一个带单孔的凸耳，凸耳上的孔用来安装复位拉簧，当进给动作完成后，拉簧拉动轴回到初始位置，凸耳的厚度要匹配拉簧挂钩的尺寸，孔口做R1的圆角，避免拉簧挂钩反复摩擦后出现断裂。

　　建模过程中要重点关注几个工艺性细节：光轴段和阶梯轴的同轴度公差要控制在0.01mm以内，否则装配后会出现轴转动偏心、滑动卡滞的问题；叉形槽的对称度相对于轴的中心线要控制在0.03mm以内，否则拨销受力不均会出现单侧磨损过快的情况；所有锐边都要做倒钝处理，除了装配安全的考虑，也能避免热处理时锐边出现应力集中开裂。这类零件的加工流程一般是先下料圆棒料，车床车削光轴和各段阶梯，留0.2mm的磨削余量，热处理调质到220-250HBW后，外圆磨床精磨光轴段到尺寸，之后铣床铣削叉形槽和末端凸耳，最后钻床加工各销孔和拉簧安装孔，检验各尺寸公差和形位公差合格后即可投入装配。

　　在实际机床运行场景里，这类零件的工作载荷并不大，但动作频率很高，每班作业往复动作可达上千次，所以材料一般选用45号钢调质处理，兼顾强度和耐磨性，不需要做表面淬火，否则零件脆性增加，频繁受冲击载荷容易出现叉形部位断裂的问题。安装时要注意光轴和衬套的润滑，每班加注一次锂基脂，减少滑动面的磨损，延长零件使用寿命；叉形槽内要定期清理切屑和油污，防止切屑卡进槽内导致拨销卡滞，出现进给动作不到位的加工故障。这类零件属于机床的易损件，一般备件库会预留2-3件的库存，当出现轴面磨损量超过0.1mm、叉形槽侧面磨损量超过0.15mm的时候，就需要及时更换，否则会导致进给定位精度下降，加工出的零件尺寸超差。
