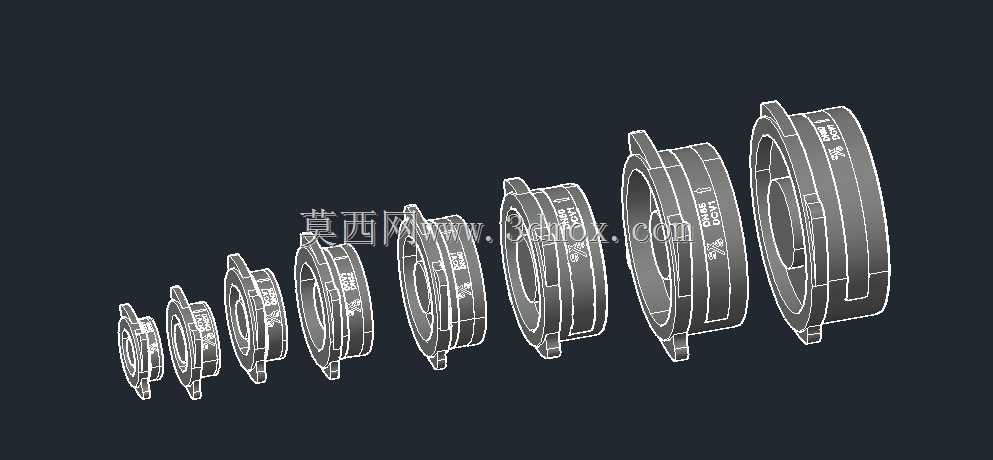

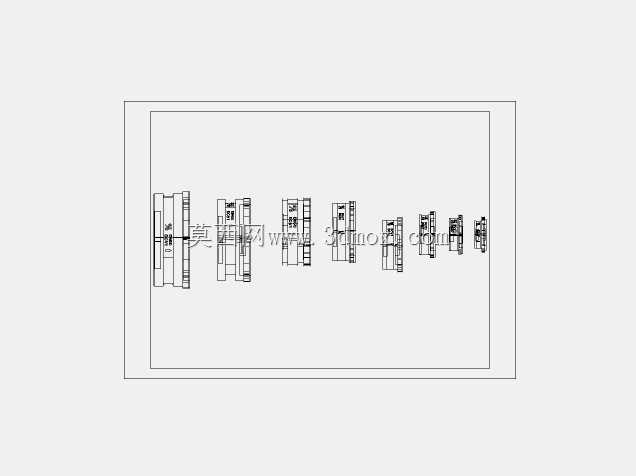

DN15-DN80规格盘式止回阀结构设计

　　在民用建筑给排水、工业循环水系统、中小型化工流体输送管路的设计选型中，止回阀是避免介质倒流引发水锤、泵组反转、介质串混的核心管路配件，盘式止回阀凭借轴向尺寸紧凑、安装方向限制少、流阻损失小的特点，在DN15到DN80的中小管径管路中应用占比极高。这套盘式止回阀的结构设计完全围绕中小管径管路的安装边界展开，整体采用对夹式安装结构，没有额外的法兰外伸结构，轴向安装长度远小于同口径旋启式止回阀，在空间局促的管井、设备进出口旁、阀组密集排布的管廊段，能大幅降低管路排布的空间预留要求，不需要为阀件单独设置大跨度的管架支撑，仅依靠两侧管路法兰的夹紧力即可完成固定，安装时不需要调整阀瓣的朝向角度，仅需保证阀体上的流向标识与管路介质流向一致即可，

　　适配水平安装、垂直向上流安装等多种管路走向，不会因为安装姿态变化出现阀瓣卡滞、密封失效的问题。从功能实现逻辑来看，这款止回阀采用单盘式密封结构，阀瓣沿管路轴向做直线启闭动作，没有外置的摇杆、销轴等转动铰接部件，从根源上避免了铰接部件长期受介质冲刷出现磨损、脱落、卡阻的故障点。当管路内介质正向流动时，介质压力会克服阀瓣后侧的复位弹簧预紧力，将阀瓣整体推离密封面，介质从阀瓣周边的通流截面流过，流道设计采用平滑过渡结构，没有突兀的截面突变，能有效降低介质通过时的局部阻力损失，减少输送过程中的能耗；当管路内介质出现倒流趋势时，介质压力会与复位弹簧的弹力共同作用，将阀瓣快速压向阀体密封面，瞬间截断介质通路，整个启闭行程极短，

　　能有效削弱倒流产生的水锤冲击，保护管路后端的泵组、仪表等敏感设备不受压力冲击损坏。密封面的设计上，针对不同输送介质的适配需求，密封副可采用金属对金属硬密封或者非金属软密封两种结构，硬密封结构适配高温油品、带微小固体颗粒的循环水等工况，软密封结构则能达到零泄漏等级，适配净水、压缩空气等对密封要求较高的管路。设计过程中充分考虑了不同口径的参数匹配，从DN15到DN80的全系列规格，阀瓣的开启压力、弹簧刚度都做了对应匹配，小口径规格采用刚度较低的弹簧，保证低流速下阀瓣能完全开启，避免出现阀瓣颤振引发的噪音和密封面磨损；大口径规格适当提升弹簧预紧力，保证倒流出现时阀瓣能快速复位，不会因为介质流速波动出现半开半关的状态。

　　所有规格的阀瓣都设置了同轴导向结构，保证启闭过程中阀瓣不会出现偏斜，密封面能完全贴合，避免长期使用后出现偏磨导致的密封失效。从安装边界来看，全系列阀体的外圆尺寸完全匹配对应公称压力的对夹式阀件安装标准，安装时不需要单独定制法兰垫片，采用通用的管路法兰垫片即可完成密封，连接螺栓的孔位也与同压力等级的法兰标准完全匹配，现场安装时不需要额外进行配钻、修磨等加工工序，能直接替换管路中同口径同压力等级的其他类型对夹式止回阀，互换性极强。日常维护过程中，不需要将整个阀体从管路中拆下，仅需松开两侧法兰的连接螺栓，即可取出阀瓣、弹簧等内部组件进行检查、更换，维护工作量远小于带铰接结构的旋启式止回阀，适合在维护空间有限的地下管井、高空管路等场景使用。在建模过程中，所有配合尺寸都严格遵循管路附件的相关公差标准，阀瓣与导向结构的配合间隙控制在合理范围，既保证启闭动作顺畅无卡滞，又不会因为间隙过大导致介质中的杂质进入配合面引发卡阻；密封面的宽度根据口径大小做了对应调整，保证密封比压处于合理区间，既不会因为密封比压过大导致阀瓣开启困难，也不会因为比压不足导致密封失效。
