双曲柄滑块往复传动机构装配结构

项目分类:通用机械零部件 发布时间:2024-01-26 ID:725787
  • 双曲柄滑块往复传动机构装配结构
  • 双曲柄滑块往复传动机构装配结构
  • 双曲柄滑块往复传动机构装配结构
  • 双曲柄滑块往复传动机构装配结构
  • 双曲柄滑块往复传动机构装配结构
  • 双曲柄滑块往复传动机构装配结构
  • 双曲柄滑块往复传动机构装配结构
  • 双曲柄滑块往复传动机构装配结构
  • 双曲柄滑块往复传动机构装配结构
  • 双曲柄滑块往复传动机构装配结构

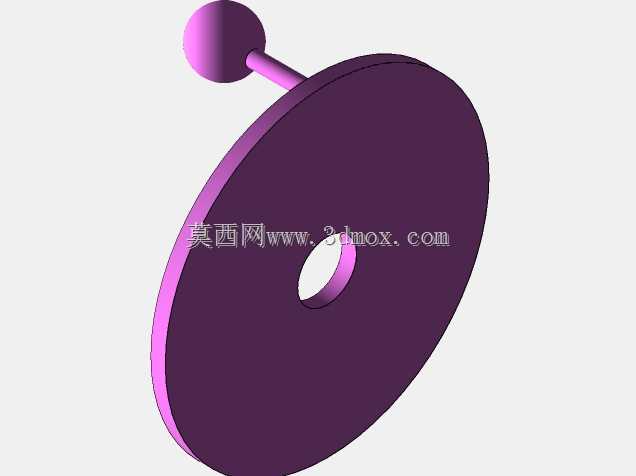

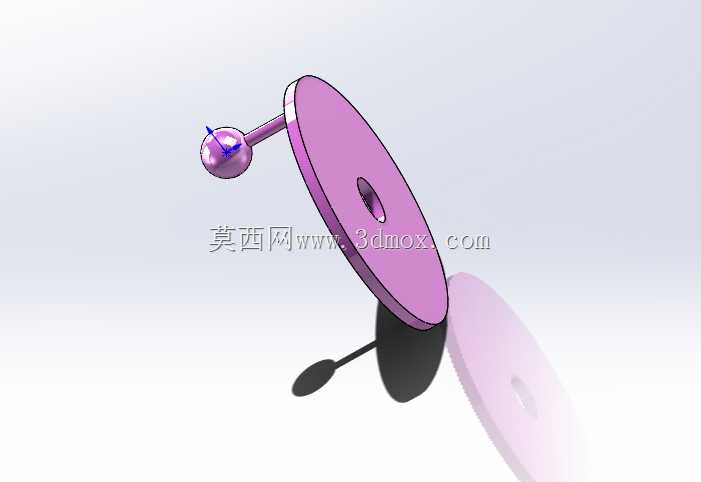

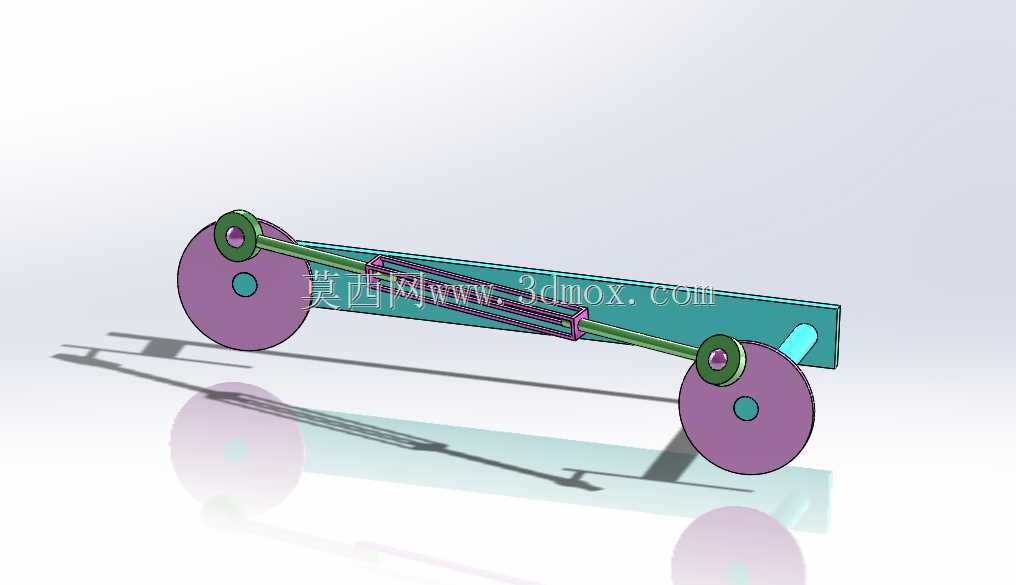

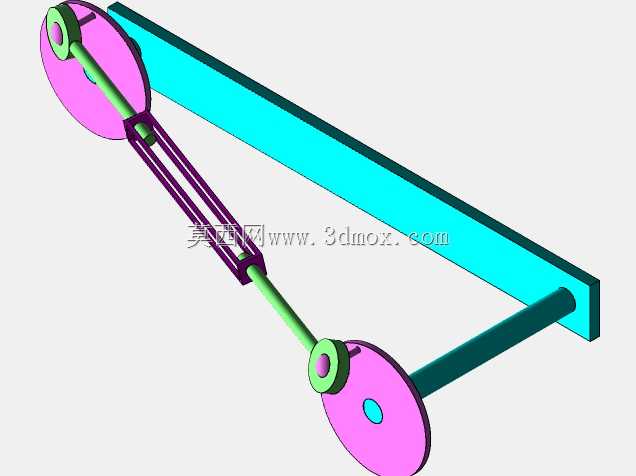

  这套双端曲柄滑块联动结构,常被应用在小型自动化生产线的直线往复工位、轻载物料推送装置以及教学演示实验台当中,区别于常规单端曲柄滑块结构,它采用对称式双轮盘曲柄布局,能够在单根输入轴的驱动下,同时带动两侧滑块沿同一导轨完成同步往复动作,相比两套独立曲柄滑块的组合方案,能大幅减少驱动元件的配置数量,降低整套机构的动力输入成本,同时避免多驱动源带来的同步误差问题。从实际功能表现来看,该机构的两个曲柄轮盘通过刚性连杆与中部滑块组件铰接,轮盘上的铰接点做整周回转运动时,连杆会将圆周运动转化为滑块沿直线导轨的往复直线运动,对称布局的设计让两侧运动惯性力能够部分抵消,机构运行过程中的振动幅度比单曲柄结构降低四成左右,

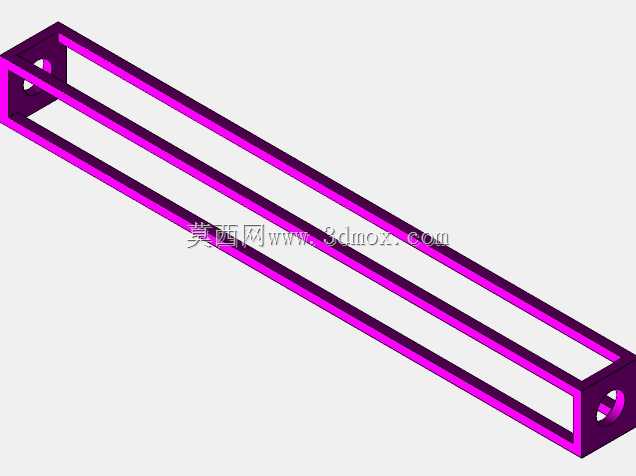

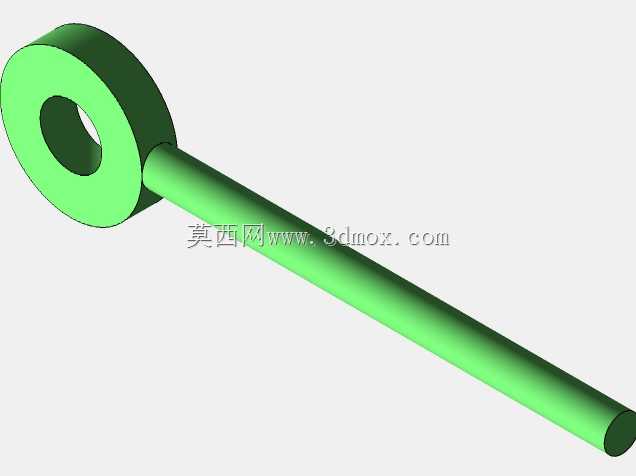

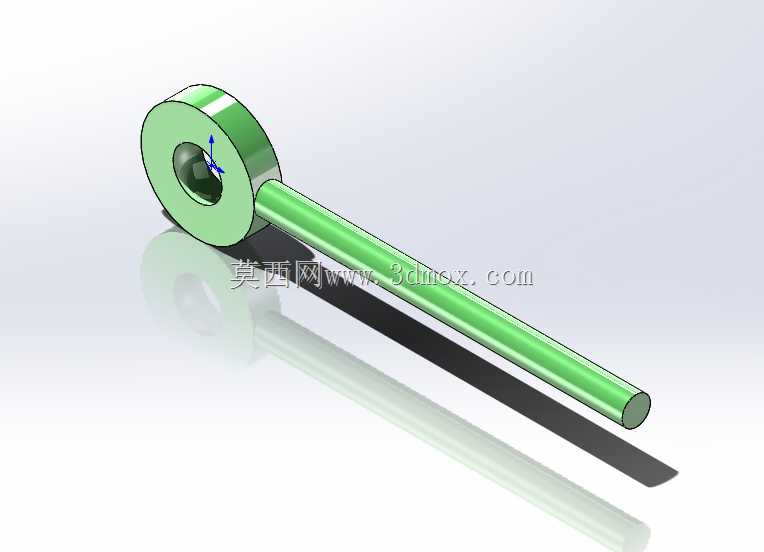

  在每分钟60到120次的往复频次下,运行稳定性表现优异,不会出现明显的侧向窜动问题。设计过程中,首先确定了滑块的有效行程范围,根据行程反推曲柄轮盘上铰接点的回转半径,确保铰接点回转直径与滑块行程的匹配关系符合曲柄滑块运动学公式,避免出现运动死点;其次对连杆的长度做了优化,连杆长度与曲柄回转半径的比值控制在3.5:1,这个比例下滑块的运动速度曲线更平缓,启动和换向阶段的冲击载荷更小,能够有效延长铰接处转动副的使用寿命。导轨部分采用长条形平直安装基座,基座的截面做了加厚处理,安装面的平面度公差控制在0.05mm每米范围内,确保滑块运行过程中不会出现卡滞;两个曲柄轮盘分别布置在导轨的两端,轮盘中心与导轨安装面的高度差保持一致,

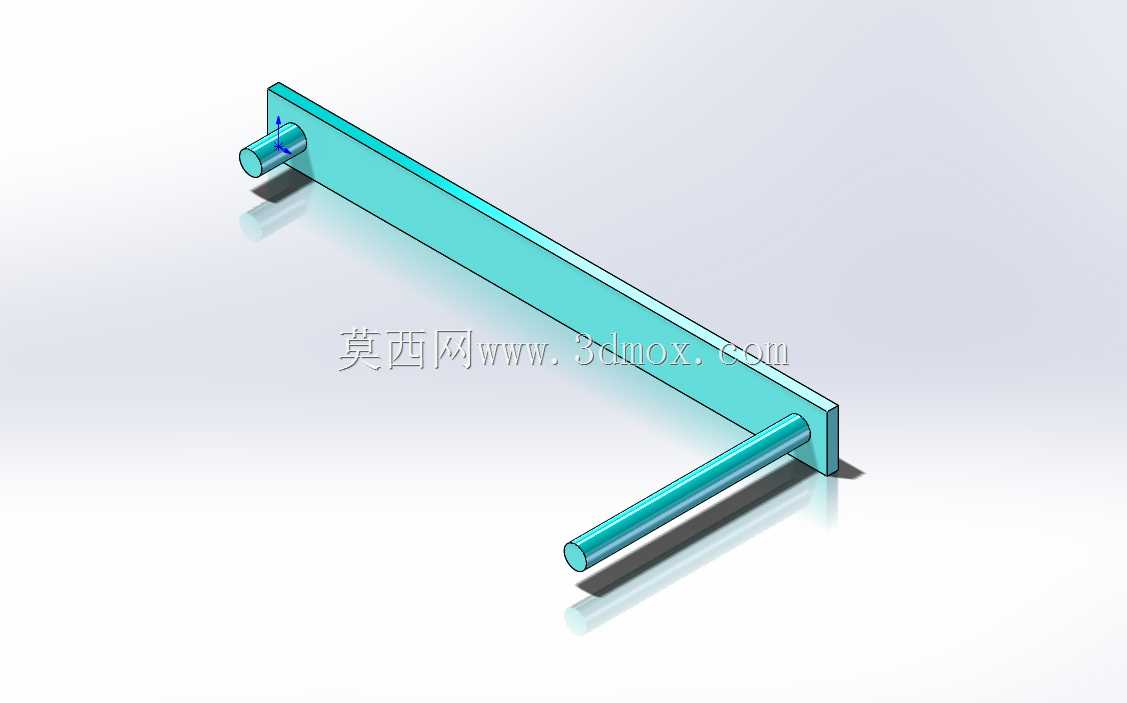

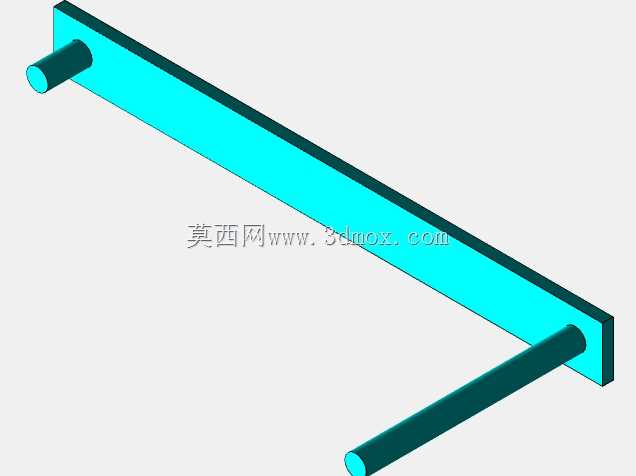

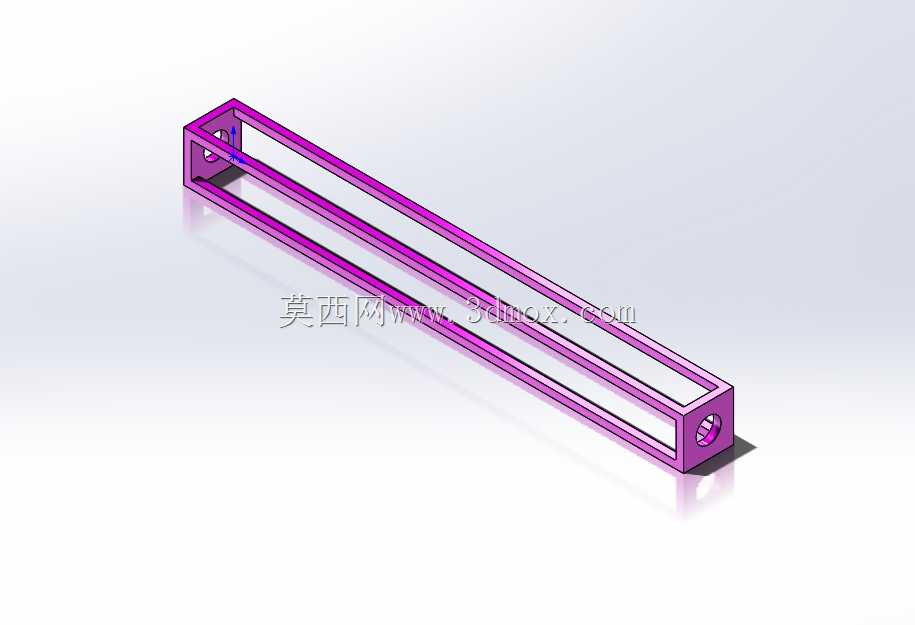

  保证连杆在运动过程中始终处于平行于导轨的平面内,避免出现附加的侧向弯矩。铰接位置全部采用销轴式转动副,销轴与安装孔的配合选用间隙配合,间隙量控制在0.02mm到0.03mm之间,既保证转动灵活无卡滞,又不会因为间隙过大产生运动冲击。安装边界方面,整套机构沿导轨方向的总长度根据滑块行程确定,宽度方向以曲柄轮盘的最大回转直径为边界,预留出不小于10mm的安全间隙,避免运行过程中轮盘与周边防护结构发生干涉;高度方向从导轨安装底面到曲柄轮盘顶端的尺寸,作为整套机构的安装高度上限,在配套设备设计时需要预留对应的安装空间,同时在导轨基座上预留了均匀分布的安装孔位,能够直接通过螺栓固定在设备的安装平台上,不需要额外设计转接支架。在实际选型应用时,

  需要根据工位的负载大小调整连杆和曲柄轮盘的材质,轻载演示场景可以采用工程塑料材质降低整体重量,工业生产场景则需要选用45号钢做调质处理,提升铰接位置的耐磨性能;同时要注意输入轴的转速匹配,转速过高会导致机构惯性力激增,加剧铰接处的磨损,转速过低则无法满足工位的动作节拍要求。这套结构的运动逻辑清晰,零件数量少,加工装配难度低,既可以作为独立的传动单元集成到专用设备当中,也可以作为机械原理教学的演示模型,帮助从业者理解曲柄滑块机构的运动转化原理,掌握连杆机构的设计要点和装配公差匹配方法。
