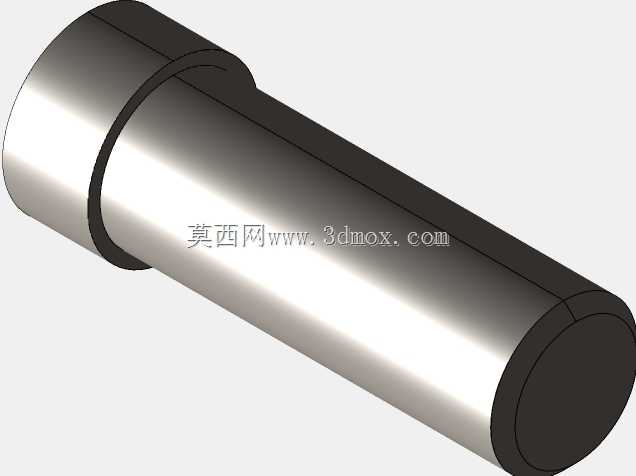

CA6140车床用带肩定位销轴结构

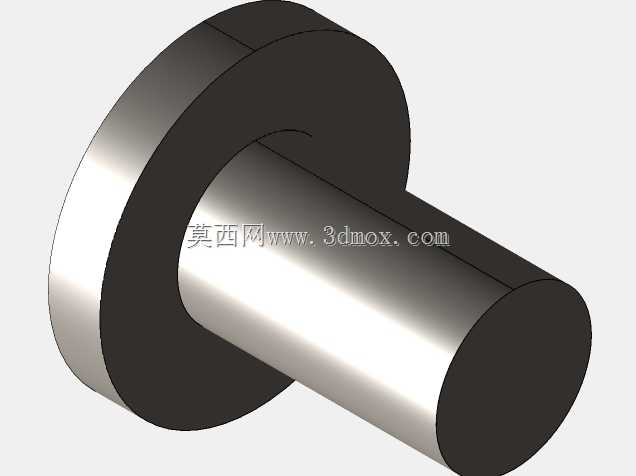

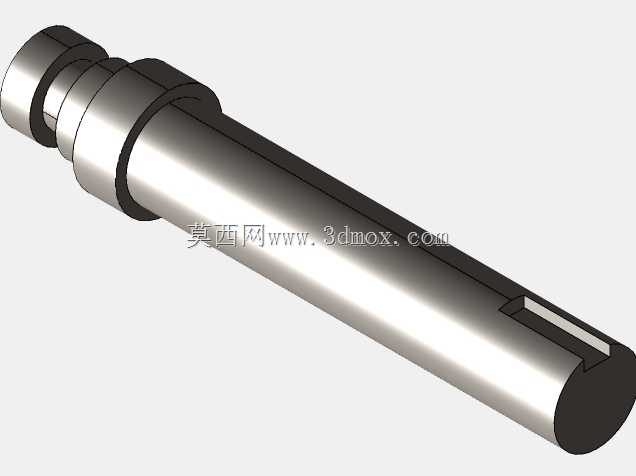

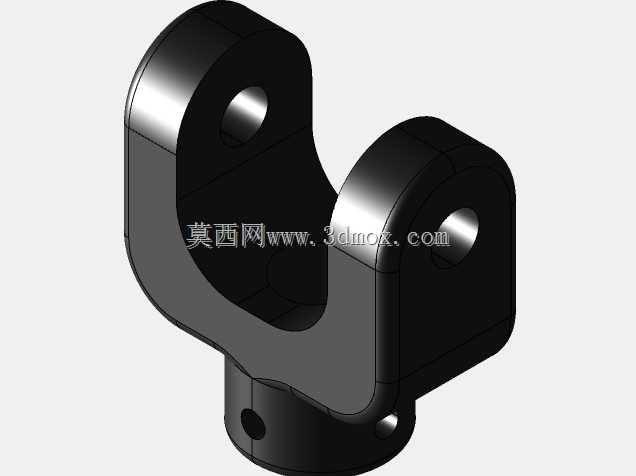

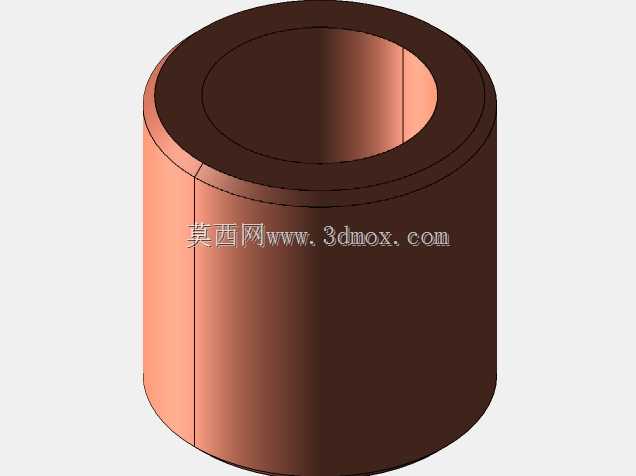

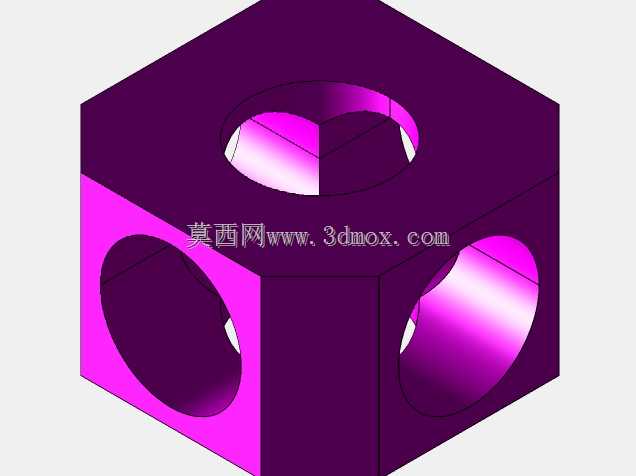

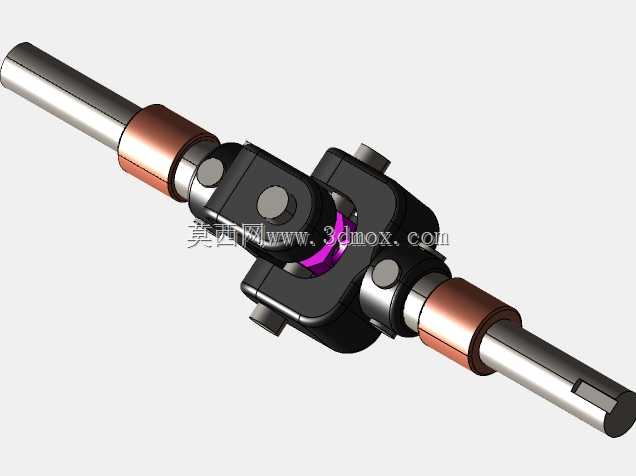

　　这款带肩圆柱销轴是CA6140普通车床内部用于部件定位与扭矩传递的核心连接件，在车床的进给箱、溜板箱以及主轴箱的多处传动副连接位置都能见到同类型结构的应用。从实际装配场景来看，这类销轴主要承担两个核心作用：一是作为相邻传动部件的定位基准，保证齿轮、拨叉或者连杆类零件的同轴度装配要求，避免传动过程中出现偏载、卡滞的问题；二是在低速轻载的传动链路中传递小幅扭矩，或者作为滑动支撑的芯轴，为套装在外侧的衬套、滚轮类零件提供回转支撑基准。

　　从结构设计逻辑来看，这款销轴采用单轴肩的阶梯轴结构，大直径端的轴肩是核心的轴向定位面，装配时轴肩端面会紧贴安装基座的侧壁，以此限制销轴的轴向窜动，保证整套传动机构的轴向尺寸精度。销轴的主体圆柱段采用等直径设计，外圆表面需要满足较高的圆柱度与表面粗糙度要求，因为套装在该段的零件多为相对转动的配合件，若外圆形位公差超差，会直接导致配合件转动卡涩，长期运行还会出现偏磨、异响的问题，严重时甚至会造成传动链路卡死，影响车床的正常进给动作。

　　在安装边界方面，这类销轴的装配通常采用过渡配合或者小间隙配合压入安装基座的对应孔位，大端轴肩的直径比主体圆柱段大出的尺寸，刚好覆盖安装孔的倒角范围，既可以避免压装时销轴端面刮伤安装孔内壁，也能在压装到位后形成可靠的轴向限位，不需要额外加装卡簧或者锁紧螺母就能完成轴向固定，大幅减少了装配工序的零件数量，也降低了后期维护的拆装难度。销轴的自由端端面做了小倒角处理，方便装配时对准安装孔，同时也能去除端面上的加工毛刺，避免装配时毛刺脱落进入配合间隙造成磨粒磨损。

　　从实际使用的工况出发，这类销轴在车床运行过程中承受的载荷多为径向的压应力与小幅的剪切应力，因此设计时不需要做额外的减重或者复杂的应力分散结构，整体实心圆柱的结构刚好能满足刚度要求，长期受载也不会出现弯曲变形。在车床的日常维护中，这类销轴属于易检查的基础零件，只要外圆配合面没有出现明显的拉伤、磨损台阶，轴肩端面没有出现压溃变形，就可以继续使用；一旦配合面磨损量超过0.02mm，就需要及时更换，否则会导致配合间隙过大，传动精度下降，直接影响车床的加工尺寸稳定性。

　　建模过程中需要重点保证几个关键尺寸的精度：一是主体圆柱段的直径公差，需要与配合件的内孔公差形成匹配的配合性质；二是轴肩端面与主体圆柱轴线的垂直度公差，这个形位公差直接决定了销轴装配后的轴向定位精度，如果垂直度超差，会导致套装在轴上的零件出现倾斜，传动过程中产生额外的轴向力；三是销轴整体的长度尺寸，需要保证压装后自由端不会突出相邻部件的安装平面，避免与其他运动部件发生运动干涉。另外，轴肩与主体圆柱的过渡位置做了微小的圆角处理，这个圆角既可以减少热处理时的应力集中，避免销轴在受冲击载荷时出现断裂，也能在压装时起到导向作用，让轴肩端面能平稳贴合安装基座的表面。

　　在CA6140车床的整套传动系统中，这类销轴虽然属于小型基础零件，但却是保证整套机构传动精度不可或缺的部分，每一处销轴的装配精度都会累积影响最终的加工精度，因此从建模到加工再到装配，每一个环节都需要严格控制形位公差与尺寸公差，才能保证车床在长期运行过程中保持稳定的加工性能。
