车间大袋货物装卸运输承载托架结构

　　在生产车间原料入库、成品出库的物流转运环节，大袋包装的散料、成品件装卸一直是影响周转效率的关键节点，这类托架结构正是为适配叉车作业、解决大袋货物落地后二次搬运难的问题设计的。日常作业中，吨袋包装的塑料粒子、冲压废料、袋装加工件在卸车时，如果直接堆放在地面，叉车叉取时需要反复调整叉齿位置，很容易刮破包装袋造成物料撒漏，而采用这种框式托架承载，货物始终保持抬离地面的状态，叉齿可以直接从托架底部的预留间隙伸入，单次作业就能完成叉取转运，不需要额外的人工辅助对位。

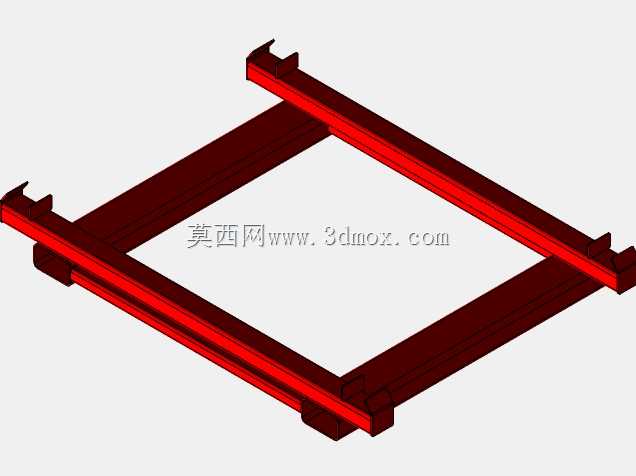

　　从结构设计逻辑来看，整个托架采用标准型钢拼焊成型，没有复杂的曲面加工件，所有受力构件都采用等截面型材，生产时只需要按照定长切割、拼点焊接、焊后打磨去毛刺的工序就能完成加工，不需要开模或者定制异形坯料，加工成本低且制作周期短，适合车间根据自身货位尺寸批量制作。托架四周设置的向上弯折的挡边，是为了防止大袋货物在转运过程中出现侧滑偏移，挡边的高度没有做过高设计，避免遮挡货物本身的标识，同时也不会在堆垛时和上层托架产生干涉，闲置时可以将多个托架嵌套叠放，减少仓储占用空间。

　　设计过程中重点考虑了受力分布的合理性，底部的两根纵向承力梁直接对接叉车叉齿的作业位置，梁的截面选型按照额定承载1.2吨的工况做了抗弯校核，满载状态下梁的最大扰度控制在跨度的1/500以内，不会出现永久变形。横向连接梁采用和纵向梁同规格的型材，在四个角位做了满焊处理，焊脚高度按照型材壁厚的1.2倍设置，避免长期受交变载荷出现焊缝开裂的问题。托架整体的外形尺寸适配常见的1吨集装袋的底部尺寸，内部净空刚好容纳大袋的底部接触区域，不会因为尺寸过大导致货物在托架上移位，也不会因为尺寸过小导致大袋悬垂部分被托架边缘割破。

　　安装使用时不需要额外的固定基础，托架可以直接放置在硬化的车间地面、货台或者货车车厢内，底部的型材和地面接触的位置没有突出的尖锐棱角，不会刮坏车间环氧地坪或者车厢底板。在和叉车配合作业时，叉齿伸入的间隙高度预留了足够的安全余量，即使是不同吨位的叉车，只要叉齿厚度在常规范围内，都能顺利伸入完成举升，不需要调整叉齿的高度对位。针对车间内可能出现的磕碰场景，所有构件的外露棱边都做了倒角处理，避免作业人员经过时被锋利边缘划伤，焊接完成后整体做喷塑处理，涂层厚度满足车间常规防腐蚀、防磕碰的要求，日常使用中不需要频繁做表面维护。

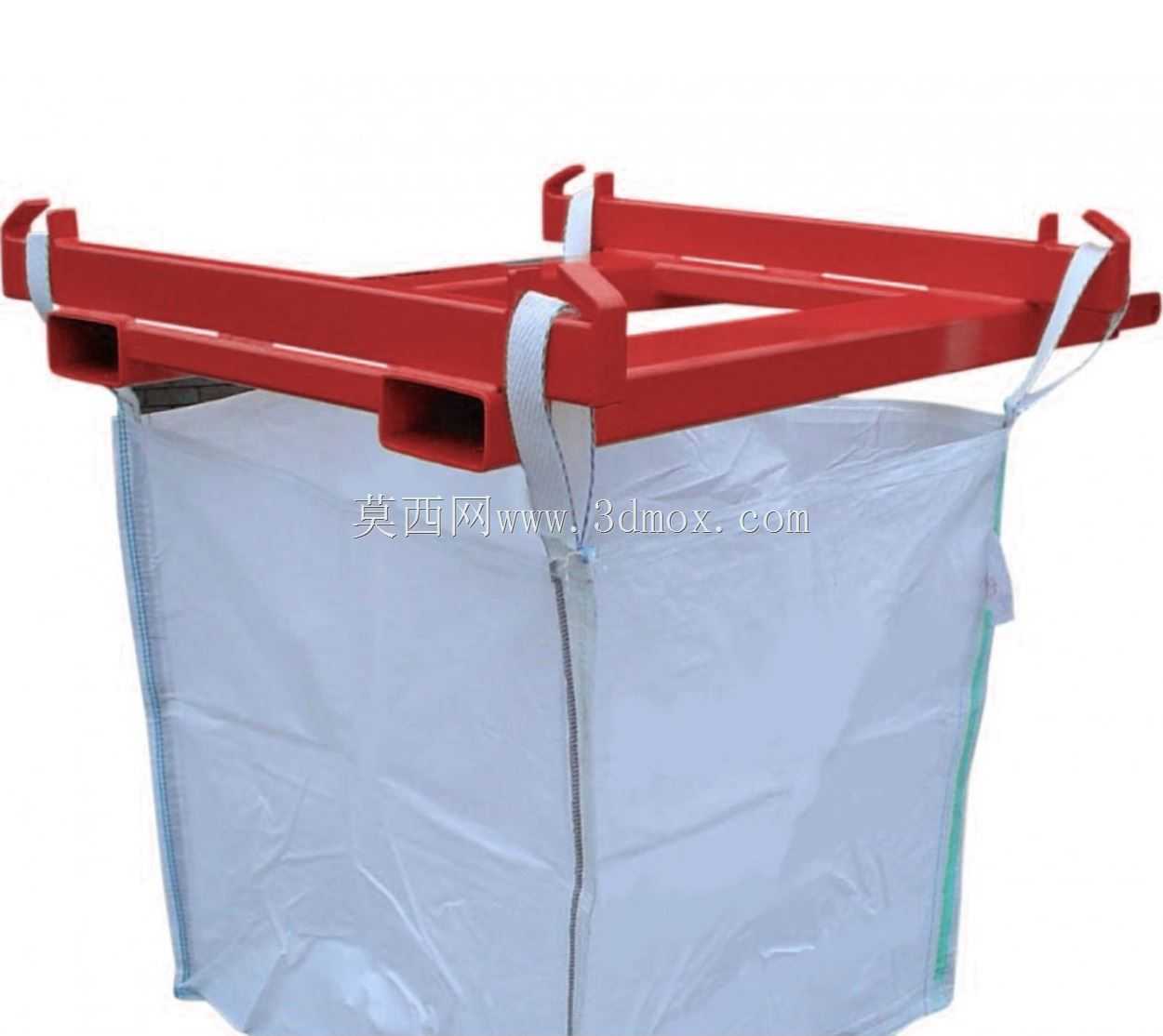

　　实际应用场景中，这类托架除了配合叉车完成卸车作业，还可以作为货位的固定承载架使用，在原料暂存区将托架按照货位线摆放，大袋货物直接放在托架上，日常盘点时可以直接看到货物底部的状态，不会因为直接接触地面出现受潮、被地面杂物硌破的问题。转运过程中，托架的框式结构也方便配合吊装带使用，当需要行车配合跨区域转运时，吊装带可以直接挂在四个角的挡边位置，不需要额外寻找吊点，挡边的受力强度经过校核，能够承受满载时的吊装载荷，不会出现变形脱落的风险。

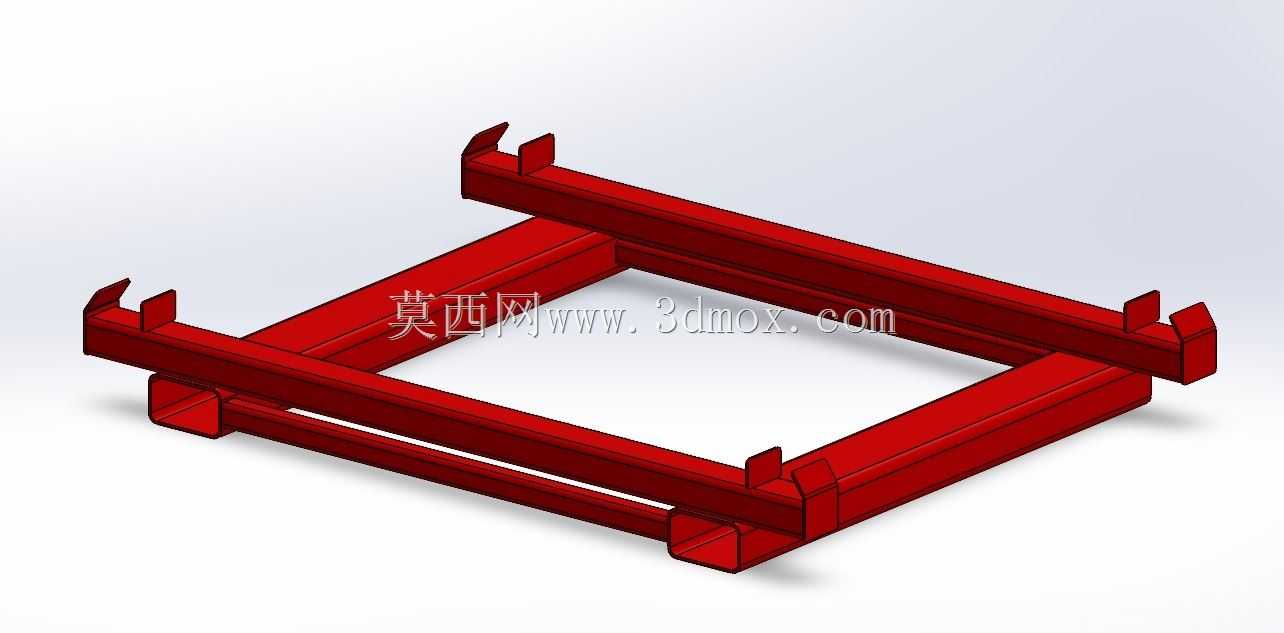

　　从建模细节来看，整个模型还原了实际加工中的焊缝预留位置、型材的拼接间隙，所有构件的尺寸都按照实际加工的公差要求设置，没有出现干涉或者无法加工的结构，对于需要二次修改的设计人员来说，可以直接在模型基础上调整型材规格、外形尺寸，适配不同承载要求、不同尺寸的货物转运需求，不需要重新搭建基础框架。模型中也还原了实际使用中需要注意的结构细节，比如叉齿伸入方向的导向倒角，方便叉车作业时快速对位，挡边顶部的小角度外翻设计，避免大袋吊装放置时被挡边顶端割破，这些细节都是实际生产作业中反复验证过的优化点，能够有效减少作业中的物料损耗，提升整体转运效率。
