挤出机用定位安装承载平板结构

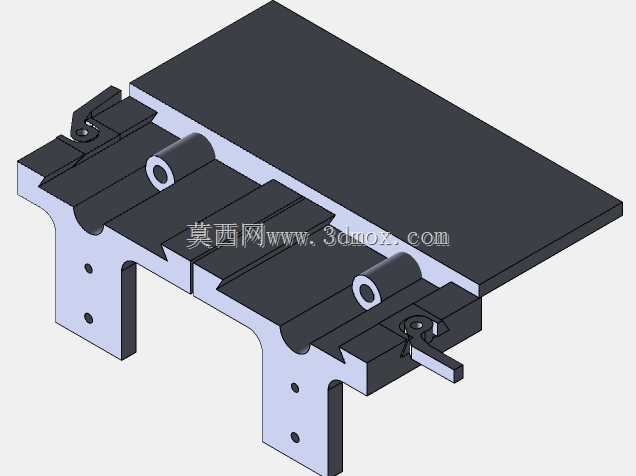

　　在塑料挤出、线缆包覆以及小型型材挤出生产线的配套辅件设计中，这类带定位卡槽的承载平板是挤出机出料端衔接工位的核心配套构件，主要承担挤出成型后初定型型材的临时承托、导向定位作用，避免刚离开模头的高温型材因重力出现下垂变形，同时为后续冷却水槽、牵引辊组的对接提供统一的安装基准面。从结构设计逻辑来看，平板主体采用大面平整的矩形板材作为基体，上表面全程做平面度公差管控，每延米平面度误差控制在0.1mm以内，避免承托过程中对软质型材表面造成刮蹭或压痕；板体厚度根据配套挤出机的出料规格做匹配设计，针对小型线材、薄带类挤出场景，板厚控制在8-12mm区间，保证整体刚性的同时控制构件自重，降低安装支架的负载要求。

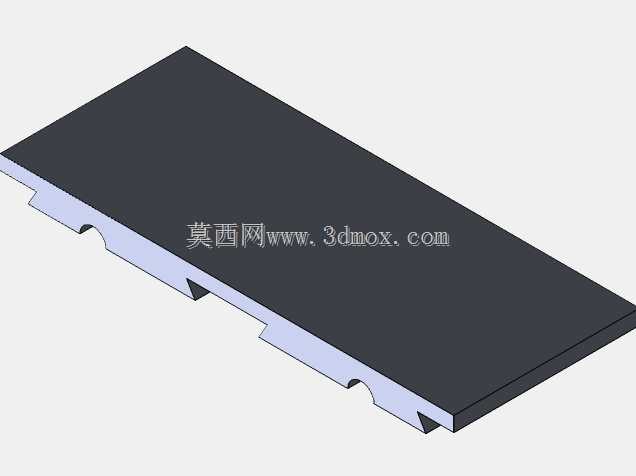

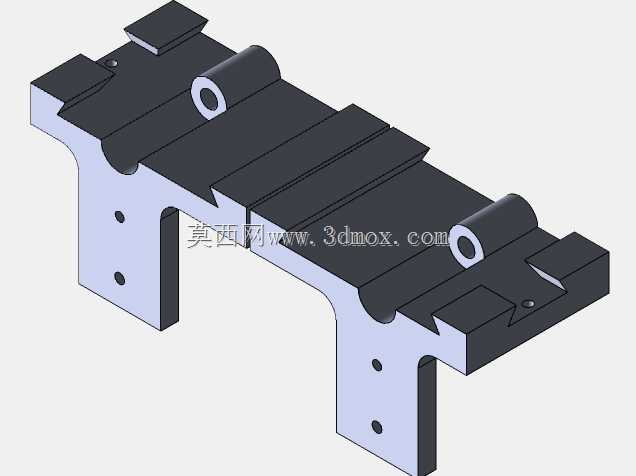

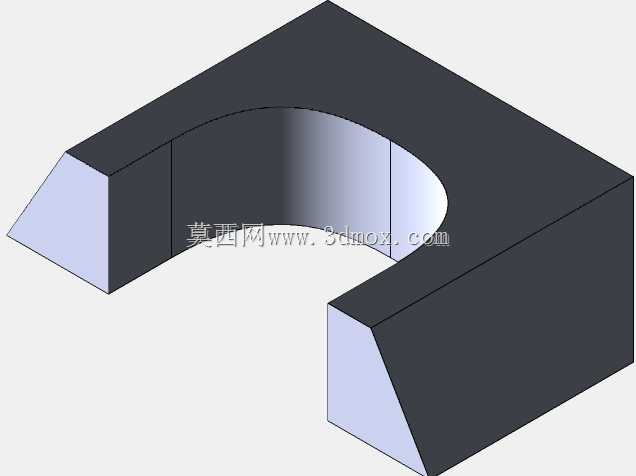

　　板体下侧沿长度方向均匀分布的卡槽结构是整个构件的设计核心，这类卡槽并非通用的安装缺口，而是对应挤出机出料端机架上的定位凸台做的仿形匹配，其中半圆型缺口用于和机架上的圆柱定位销配合，实现板体沿挤出方向的快速定位，安装时无需反复调整对齐度，将定位销卡入半圆缺口后，板体的上表面就会和模头出料下沿保持齐平，定位误差可控制在0.2mm以内；梯形卡槽则用于和机架上的快装压块配合，无需额外焊接固定或打孔锁附，压块卡入梯形槽后旋转90度即可完成锁紧，后期清理维护、更换不同规格承托板时，单人即可在1分钟内完成拆装，大幅降低产线换型的停机时间。从安装边界来看，板体的宽度尺寸略大于挤出模头的最大出料宽度，单边预留15-20mm的余量，

　　避免型材边缘超出承托范围出现垂边；板体长度则根据挤出物料的冷却定型速度做匹配，针对PP、PE这类冷却速度较快的通用塑料，板长控制在300-500mm即可完成初定型承托，针对软质PVC、热熔胶这类冷却速度慢、易形变的物料，可通过卡槽拼接的方式延长承托长度，相邻两块板通过端部的定位止口对接，拼接后上表面的阶差不超过0.05mm，不会在型材表面留下拼接痕迹。在实际工况适配中，板体的边缘全部做R2-R3的圆角倒钝处理，避免操作工人调整模头或清理余料时被锐边划伤；和高温物料接触的上表面可根据需求做抛光或特氟龙涂层处理，降低熔融物料粘板的概率，减少日常清理的工作量。这类结构的设计没有采用复杂的曲面或特殊传动结构，

　　完全围绕挤出工位的实际操作需求做优化，既保证了承托定位的精度要求，又兼顾了产线快速换型、日常维护的操作便利性，在小型实验室挤出设备、多规格小批量挤出产线中应用十分广泛。建模过程中需要重点管控卡槽的位置公差，所有卡槽的对称度相对于板体长度方向中心线的误差不能超过0.1mm，否则安装时会出现定位销卡滞、板体倾斜的问题；同时要注意板体下侧的减重槽设计，在不影响整体刚性的前提下去除多余材料，避免构件长期处于高温工作环境下出现热变形翘曲，影响承托平面的平面度。
